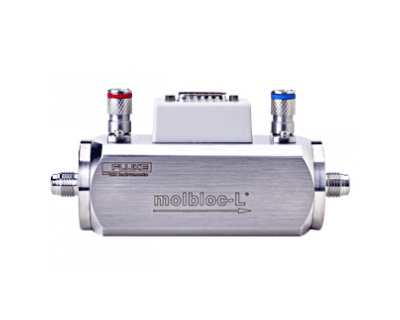

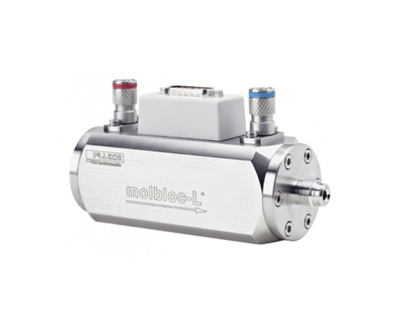

氣體流量校準標準 層流元件 Fluke molbloc-L

產品名稱： 氣體流量校準標準 層流元件 Fluke molbloc-L
產品型號： Fluke molbloc-L
產品品牌： 美國 - 福祿克
產品特色：

?可與現有的molbox1+和molbox RFM質量流量終端以及COMPASS軟件結合使用

?整合了過濾器，可保護其免受污染

?完整的氣體溫度調節和測量

?連續、實時的讀數

?可以實現全自動
產品概述詳細說明附件/軟件相關視頻用戶手冊相關應用

氣體流量標準 molbloc-L 層流元件

氣體流量標準

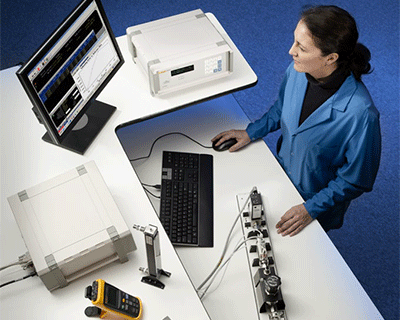

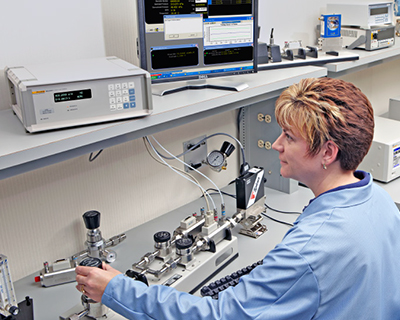

福祿克計量校準部提供了用于校準流量測量?jī)x表的 molbloc/molbox 氣體流量校準系統和對應極大流量范圍的控制器。這些系統快速、精準、易于運輸，并且可是使用 COMPASS for Flow 軟件實現完全自動化。作為測量系統的核心，molbloc 具有穩定的機械性、經過重量測量校準的層流和音速?lài)娮鞓?biāo)準模塊。

用于 1 sccm 到 100 slm 流量的層流元件

molbloc-L是與molbox質量流量終端結合使用的層流元件。molbloc流量路徑位于molbloc內，是活塞與結合緊密的汽缸體之間的縱向環形間隙。通過調整這個間隙的尺寸，可獲得不同的molbloc量程。對于高流量量程(1E4尺寸及以上），需要使用配有更大活塞的更大molbloc機體。

特性一覽

?可與現有的molbox1+和molbox RFM質量流量終端以及COMPASS軟件結合使用

?整合了過濾器，可保護其免受污染

?完整的氣體溫度調節和測量

?連續、實時的讀數

?可以實現全自動

?無活動部件

molbloc-L 量程

molbloc尺寸由一些相對于標稱流量阻抗的數字指定。在250kPa絕壓(36psia)上游壓力和50kPa(7.5psid)壓力差的情況下，當?shù)獨饬鹘?jīng)molbloc時，標稱阻抗可產生標稱流量量程。在實踐中，molbloc流量量程可能與標稱流量量程差別很大。這些差別來自氣體之間的密度和粘性之間的差別，也來自不同的molbloc工作壓力校準選項。



技術指標

標準 molbloc-L   校準 - 與 molbox1+ 終端結合使用

測量更新速率

1秒

范圍

從0～molbloc滿刻度，取決于氣體和molbloc壓力，取決于校準類型

分辨率

0.0015%FS

線性

±0.05% 讀數，從10%～100%FS；±0.005%FS，在10%FS以下

重復性

±0.05% 讀數，從10%～100%FS；±0.005%FS，在10%FS以下

精確度1

±0.07% 讀數，從10%～100%FS；10％FS下為±0.007％FS

穩定度2（1 年期）

±0.09% 讀數，從10%～100%FS；10％FS下為±0.009％FS

測量不確定度3

±0.2% 讀數，從10%～100%FS；10％FS下為±0.02％FS

(N2和molbox1+支持且molbloc校準時使用的任意氣體)

1E5 molbloc
±0.5%讀數，從25%～100%FS；±0.125%FS，在25%FS以下


特級   molbloc-L 校準 - 與 molbox1+ 終端結合使用

測量更新速率

1秒

范圍

從0～molbloc滿刻度，取決于氣體和molbloc壓力，取決于校準類型

分辨率

0.0015%FS

線性

±0.05% 讀數，從10%～100%FS；±0.005%FS，在10%FS以下

重復性

±0.05% 讀數，從10%～100%FS；±0.005%FS，在10%FS以下

精確度1

±0.07% 讀數，從10%～100%FS；10％FS下為±0.007％FS

穩定度2(1年期)

±0.03% 讀數，從10%～100%FS；10％FS下為±0.003％FS

測量不確定度3

±0.125%讀數，從10%～100%FS；10％FS下為±0.0125％FS

(N2和molbox1+支持且molbloc校準時使用的任意氣體)

1E5  molbloc-L特級校準不可用


標準   molbloc-L 校準 - 與 molbox RFM 終端結合使用


molbloc-L（量程從1E1-L到3E4-L）

測量更新速率

1秒

范圍

從0～molbloc滿刻度，取決于氣體和molbloc壓力，取決于校準類型(請參閱molbloc-L量程表)

分辨率

0.01%FS

線性

±0.23% 讀數，從10%～100%FS；±0.023%FS，在10%FS以下

重復性

±0.1% 讀數，從10%～100%FS；±0.01% FS，在10%FS以下

精確度1

±0.25% 讀數，從10%～100%FS；±0.025%FS，在10%FS以下

預測的穩定度2(一年期)

±0.15% 讀數，從10%～100%FS；±0.015%FS，在10%FS以下

測量不確定度3

±0.5% 讀數，從10%～100%FS；±0.05% FS，在10%FS以下


具有微量程選項的   molbox RFM


molbloc-L（量程從1E1-L到3E4-L）

molbloc-L（量程僅僅是1E5)

測量更新速率

1秒

1秒

范圍

從0～molbloc滿刻度，取決于氣體和molbloc壓力，

取決于校準類型（請參閱molbloc-L表）

從0～molbloc滿刻度，取決于氣體和 molbloc 壓力，

取決于校準類型（請參閱   molbloc-L表）

分辨率

0.01%FS，在0.001%FS以下；0.001%FS，在10%FS以下

0.01%FS

線性

±0.23%讀數，從1%～100%FS±0.0023%FS，在1%FS以下

±0.25%讀數，從5%～100%FS；±0.0125%FS，在5%FS以下

重復性

±0.1%讀數，從1%～100%FS；±0.001%FS，在1%FS以下

±0.2%讀數，從5%～100%FS；±0.01%FS，在5%FS以下

精確度1

±0.25%讀數，從1%～100%FS；±0.0025%FS，在1%FS以下

±0.32%讀數，從5%～100%FS；±0.016%FS，在5%FS以下

預測的穩定度2 (一年期)

±0.15%讀數，從1%～100% FS；±0.0015%FS，在1% FS以下

±0.2%讀數，從5%～100%FS；±0.01%FS，在5%FS以下

測量不確定度3

±0.5%讀數，從1%～100%FS；±0.005%FS，在1%FS以下

±0.5%讀數，從5%～100%FS；±0.025%FS，在5%FS以下

1、精確度：包含線性度、遲滯和可重復性。
2、穩定度：典型molbox1+和molbloc在典型環境下使用時特定時間段內從零到范圍值的最大變化情況。由于穩定度只能是一種預測，因此應該根據經驗建立特定molbloc和molbox1+的穩定度。
3、測量不確定度（精確度）：molbox1+ 流量指示相對于通過molbloc的流量真值的最大偏差，包括精確度、穩定度和福祿克公司計量校準部的標準測量不確定度。






型號

描述

1E1 VCR-V-Q

Molbloc 流量原件

5E1 VCR-V-Q

molbloc 流量原件

1E2 VCR-V-Q

molbloc 流量原件

2E2 VCR-V-Q

molbloc 流量原件

5E2 VCR-V-Q

molbloc 流量原件

1E3 VCR-V-Q

molbloc 流量原件

5E3 VCR-V-Q

molbloc 流量原件

1E4 VCR-V-Q

molbloc 流量原件

3E4 VCR-V-Q

molbloc 流量原件

1E5 VCR-V-Q

molbloc 流量原件


每一個molbloc在交付時都附帶以下內容：

?存儲和運輸箱

?柔軟的，可重復使用的VCR O形圈和安裝說明

?全模，低壓氮?dú)?/span>(N2)校準。

  其他N2校準和/或沒有N2氣體的校準必須作為單獨的單項產品訂購。

?對美國國家標準與技術研究所(NIST)的校準報告記錄追蹤并報告已測量的校準數據

molbloc-S校準選件

低壓20～200kPa（3～30psia)：molbloc上游（指定溢價或標準）
標準壓力50～500kPa（7～70psia)：molbloc上游（指定溢價或標準）
高壓200～2000kPa（30～300psia)：molbloc上游（指定溢價或標準）


配件

描述

molbloc-L出口

工作壓力（絕壓）：molbloc大氣壓出口，高級或標準

molbloc-L高壓

工作壓力（絕壓）：molbloc進口處為 32～525kPa（48～76psia）

molbloc-L低壓

工作壓力（絕壓）：molbloc進口處為250～325kPa（(36～48psia），高級或標準
