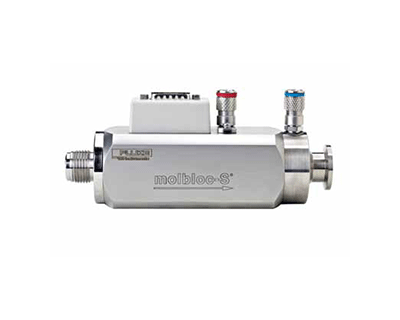

氣體流量校準標準 音速噴嘴氣體流量元件 Fluke molbloc-S

產品名稱： 氣體流量校準標準 音速噴嘴氣體流量元件 Fluke molbloc-S
產品型號： Fluke molbloc-S
產品品牌： 美國 - 福祿克
產品特色：

?對于N2和空氣，高達 5,000slm的量程

?污染物敏感度極低

?測量不確定度：
    對于molbox1+，可達到±0.125%讀數
    對于molbox1，可達到±0.2%讀數
    對于molbox RFM，可達到±0.5%讀數
產品概述詳細說明附件/軟件相關視頻用戶手冊相關應用

 氣體流量標準 molbloc-S 音速噴嘴流量元件

氣體流量標準

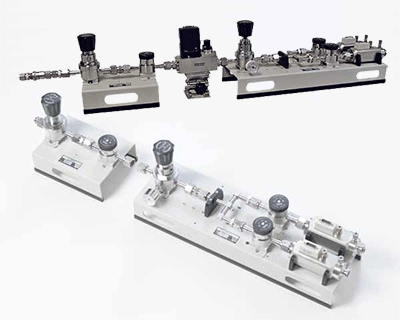

福祿克計量校準部提供了用于校準流量測量儀表的 molbloc/molbox 氣體流量校準系統和對應極大流量范圍的控制器。這些系統快速、精準、易于運輸，并且可是使用 COMPASS for Flow 軟件實現完全自動化。作為測量系統的核心，molbloc 具有穩定的機械性、經過重量測量校準的層流和音速噴嘴標準模塊。

基于音速噴嘴的 molbloc，氣流可達 5,000slm

molbloc-S?是一種高精確度的傳送標準，適用于校準其他傳送標準或過程流量計和控制器。molbloc-S與molbox1+ 或molbox RFM? 終端配合，可擴展molbloc/molbox?校準系統的量程，并且為中高流量提供出眾的準確度。現有的molbox1終端配備了4.0或更高版本的嵌入軟件，而所有molbox1+終端都能與molbloc-S結合使用。

特性一覽

?對于N2和空氣，覆蓋高達 5,000slm的量程

?可與 molbox1+或現有的molbox1和molbox RFM質量流量終端以及COMPASS軟件結合使用

?重量校準支持可靠的流量文氏管(音速)噴嘴操作原則

?污染物敏感度極低

?測量不確定度：

對于molbox1+，可達到±0.125%讀數
對于molbox1，可達到±0.2%讀數
對于molbox RFM，可達到±0.5%讀數

?可以使用空氣、N2、Ar、He和其他校準氣體，可以對環境氣體進行潮濕氣體密度補償

?利用 molbox1+S或其他molbox型號加上真空，可實現量程可調性(10:1調節）。

?冗余的上游絕壓測量使用molbox絕壓傳感器來降低不確定度并提高可靠性

?完整的氣體溫度調節和測量

?連續、實時的讀數，就像傳統的molbloc-L層流元件一樣

?可以實現全自動

molbloc-S量程

通過molbloc-S的質量流速可直接與上游絕壓以及獨立的下游壓力或壓力差成比例。molbloc-S流量量程由molbloc的壓力到流量轉化率KF 定義。KF 的單位為sccm/kPa，它定義了質量流量與傳送到molbloc-S的上游絕壓之間的關系。molbloc-S校準工作是針對與 20到200kPa(3到30psia）、50到500kPa(7到70psia）或200kPa到2MPa(30到300psia)的上游壓力相對應的量程執行的。

為了使流量測量有效，molbloc-S文丘管噴嘴處的流量很重要，例如，氣體速度等同于本地音速。當背壓率足夠低時可以達到關鍵流量，或保持BPR不變(molbloc-S下游絕壓除以上游絕壓）。關鍵流量可接受的molbloc-S BPR值的上限介于0.5和0.9之間，具體取決于流量的雷諾數。

由于通過molbloc-S的質量流量與上游絕壓成比例，molbloc-S的流量量程在應用中的限值受BPR限值的影響。要使molbloc-S元件的量程最大化，必須在下游連接一個真空泵，減少流動時的下游壓力。當下游壓力足夠低時，就可以將上游壓力以及質量流速調節到針對 molbloc校準類型的最小值，而不再受BPR限值的限制。如果molbloc-S使用大氣壓作為下游(無真空泵），則molbloc所使用的上游壓力必須介于其校準類型的最大壓力到當BPR等于當前雷諾數下的BPR限值時的最小壓力之間。molbox1終端包括了一些功能，可測量BPR，在BPR值過高時自動提示操作人員，避免在流量非關鍵時進行測量。



技術指標

Molbloc / molbox 通用指標


molbox1+

molbox RFM

正常工作溫度范圍

15～35°C

與molbox1相同

儲存溫度范圍

-25～35°C

與molbox1相同

正常工作壓力范圍

20～200kPa絕壓(3～30psia）；或

50～500kPa絕壓(7～70psia)上游；或

200～2000kPa(30～300psia），僅適用于molbox1+S。

與molbox1相同

總流量量程

<1～5,000 slm

與molbox1相同

入口連接：
  1E1-S 到 1E2-S
  2E2-S 到 2E3-S
  5E3-S 和 1E4-S



1/4in.   VCR?
  1/2in. VCR?
  1in. VCR? 或 1in. NPT

與molbox1相同

出口連接：
  5E1-S 到 2E3-S
  5E3-S、1E4-S


  16mm (3/4 in.) ISO-KF型真空法蘭盤
  40mm (1 1/2 in.) ISO-KF型真空法蘭盤

與molbox1相同

支持的氣體

氮氣(N2)、干空氣、潮濕空氣、氬(Ar)、一氧化碳(CO)、氦(He)、氧氣(O2)、二氧化碳(CO2)、四氟化碳(CF4)、乙烷(C2H6)、乙烯(C2H4)、三氟甲(CHF3)、六氟乙烷(C2F6)、氫氣(H2)、甲烷(CH4)、一氧化二氮(N2O)、丙烷(C3H8)、六氟化硫(SF6)、丁烷(C4H10)、八氟環丁烷(C4F8)、氙氣(Xe)

與molbox1相同


流量測量


molbox1+

molbox RFM

范圍

取決于molbloc的尺寸和壓力校準量程(請參閱molbloc-S量程表格)

與molbox1相同

所需背壓率

0.4～0.9，取決于雷諾數

與molbox1相同

校準氣體

標準：干空氣

可選：N2(取代標準空氣校準或作為補充）、Ar、H2、He、N2O。

有關這些氣體和其他氣體在特定量程內的可用性，請咨詢廠家。

* 濕空氣操作需要進行干空氣校準

與molbox1相同

molbloc-S 壓力校準量程

低壓力(LP)：20～200kPa絕壓 (3～30psia)，上游

標準壓力(SP)：50～500kPa絕壓 (7～70psia)，上游

高壓力(HP)：200～2MPa 絕壓 (30～300psia)，上游

*  HP校準僅適用于molbox1+S 終端

* 流量測試技術指標在10%～100%  molbloc 量程內有效

與molbox1相同

分辨率

±0.0015%FS

±0.01%讀數

精確度

讀數的±0.06％

±0.30%讀數

預測的穩定度(一年期)

讀數的±0.05％

讀數的±0.2％

測量不確定度

讀數的±0.2％，特級校準：±0.125%讀數

50～500kPa時，±0.5%讀數



型號和配件

型號

描述

1E1-S

KF   [sccm/kPa]：10

2E1-S

KF   [sccm/kPa]：20

5E1-S

KF   [sccm/kPa]：50

1E2-S

KF   [sccm/kPa]：100

2E2-S

KF   [sccm/kPa]：200

5E2-S

KF   [sccm/kPa]：500

1E3-S

KF   [sccm/kPa]：1000

2E3-S

KF   [sccm/kPa]：2000

5E3-S

KF   [sccm/kPa]：5000


每個molbloc-S在交付時都附帶以下內容：

?molbloc-S流元素

?運輸和存儲箱

?用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；

用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明

?標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。

溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體 - 咨詢機構或工廠。

1E4-S

KF   [sccm/kPa]：10,000


每個molbloc-S在交付時都附帶以下內容：

?molbloc-S流量元素

?運輸和存儲箱

?用于molbloc上游連接的柔軟的，可重復使用的VCR O形圈；

用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明

?處于標準壓力(SP)的標準不確定性校準，具有空氣和經認證的校準報告。

高度的不確定性、HP或LP壓力校準以及其他可用的校準氣體 - 咨詢機構或工廠。

molbloc-S校準選件

低壓20～200kPa（3～30psia），molbloc上游（指定溢價或標準）
標準壓力50～500kPa（7～70psia），molbloc上游（指定溢價或標準）
高壓 200～2000kPa（30～300psia），molbloc上游（指定溢價或標準）
