| 產品名稱： | GFS 動態(稱重法)流量基準，動態重力分析質量流量系統 |
|---|---|
| 產品型號： | GFS2102 |
| 產品品牌： | 美國 - 福祿克 |
| 產品特色： | ?0.2到200mg/s的多種氣體量程(10sccm到10slm N2） ?支持的氣體：無毒性的非腐蝕氣體 ?流量測量不確定度低至±0.013%讀數 ?最大出口壓力：650kPa絕壓 |
GFS 動態(稱重法)流量基準
通過GFS動態重質量流量校準系統，用戶可校準molbloc或其他高精度設備（這些設備均使用和福祿克公司計量校準部相同的參考標準）的精確度和可追溯性。GFS是一種真正的質量流量參考，適用于需要將測量的不確定性降到最低的頂級測量機構。
GFS?提供了一種真正的主質量流量標準，并使得低氣體質量流速的基本測量真正可行。
?覆蓋從0.2到200mg/s的多種氣體量程（10sccm到10slm N2）
?支持的氣體：無毒性的非腐蝕氣體
?流量測量不確定度低至±0.013%讀數
?最大出口壓力：650kPa絕壓
?使用質量和時間測量的主要重量原則
?可以實現自動化的無人管理操作

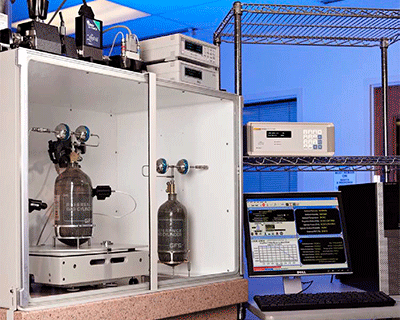

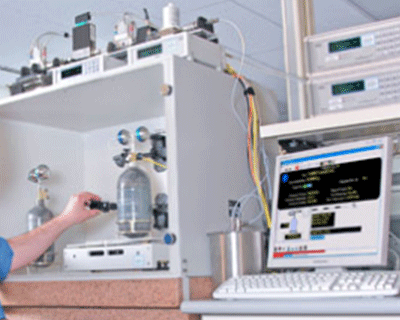

GFS動態質量流量校準系統包括所需的電子質量天平、封殼和電子儀器，以準確實時測量損耗的氣體質量和整個過程的持續時間。為了提高熱穩定性并抑制振動，請將天平放在一個大的花崗巖表面并使用通風的封殼將其包圍。在該系統中，通過增壓套筒提供測試氣體，增壓套筒置于天平上，系統會不斷地測量其質量，以確定測試過程中損耗氣體的質量和速度。通過連接到系統控制器的高速USB計數器/定時器來測量執行此測試所用的時間。該系統可以使用各種非腐蝕性氣體種類，只需抽離參考套筒中的氣體并對所選介質進行加壓。
已經開發了專用的基于 PC 的軟件程序(GFSTools?)，用作儀器的中央控制以及用戶界面。系統會記錄測試輸出下天平和設備的離散值和平均值，然后計算結果并將其顯示為總質量和質量流量等項。對環境壓力、溫度和濕度以及平衡偏移的補充測量均由GFSTools執行。自動測試設置、數據報告和流量控制也由該程序進行處理。
GFS通用指標 | |
供電要求 | |
天平 | 100～240Vac，50～60Hz，最大功率27W。功耗 |
LCM | 100～240Vac，50～60Hz，最大功率40W。功耗 |
MFC-CB | 85V～264Vac，50～60Hz，最大功率36W。功耗 |
工作溫度范圍 | 15～25°C |
濕度范圍 | 5～70%RH（非凝結） |
重量 | |
花崗石表面（含支架） | 大約 320kg (700lb) |
系統其余部分 | 大約 70kg (150lb) |
尺寸 | |
花崗石表面（含支架）外圍 | 150cm高x 90cm寬x 60cm深 (58in.x 36in.x 24in.) |
LCM | 8cm高x 22.5cm寬x 20cm深 (3.1in.x 8.9in.x 7.9in.) |
MFC-CB | 8cm高x 22.5cm寬x 20cm深 (3.1in.x 8.9in.x 7.9in.) |
GFS-FS | 20cm高x 41.4cm寬x 20cm深 (7.9in.x 16.3in.x 7.9in.) |
支持的氣體 | |
氮氣(N2)、空氣、氬氣(Ar)、一氧化碳(CO)、氦氣(He)、氧氣(O2)、二氧化碳(CO2)、四氟化碳(CF4)、乙烷(C2H6)、乙烯(C2H4)、三氟甲(CHF3)、六氟乙烷(C2F6)、氫氣(H2)、甲烷(CH4)、一氧化二氮(N2O)、六氟化硫(SF6)、氙氣(Xe) | |
流量測量 | |
He、H2 | 100sccm～10 slm |
所有其他氣體 | 10sccm～10 slm |
壓力連接件，封殼的出口流量路徑 | 1/8” Swagelok管裝置或等效裝置，使用1/4” Swagelok管裝置或等效裝置的適配器 |
參考氣體套筒壓力極限 | 20MPa (3000psi) |
CE認證證書 | 提供，必須指定 |
型號 | 描述 |
GFS2102 | 動態重力分析質量流量系統 |
