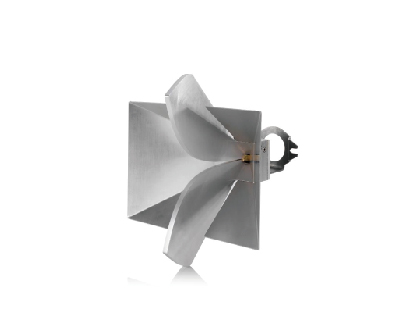

R&S?HF907  雙脊波導喇叭天線

適用于 EMC 測量的寬帶定向天線

線性極化的R&S?HF907雙脊波導喇叭天線是一種緊湊型寬帶收發天線，適用頻率范圍介于800MHz至18GHz。天線具有高增益和低電壓駐波比VSWR，可以測量微弱信號和產生高場強，不會引起任何嚴重的回波損耗。相較于傳統的寬帶喇叭天線，R&S?HF907 的獨特之處在于整個頻率范圍內的輻射方向圖僅有一個主瓣而沒有明顯的旁瓣。天線適合在EMC實驗室中使用。

主要特點

    ?寬頻率范圍800MHz至18GHz

    ?電壓駐波比 VSWR<2.0

    ?交叉極化 < -25dB; typ. < -30dB

    ?恒定的高增益

    ?整個頻率范圍內的輻射方向圖僅有一個主瓣

    ?適用于 EMC 實驗室

特性與優點

寬頻率范圍 —— 只需單個天線即可覆蓋整個頻率范圍

天線覆蓋800MHz至18GHz 的寬頻率范圍。只需單個天線即可覆蓋整個頻率范圍，顯著減少了測量時間和總測量成本

恒定的高增益 —— 用于測量微弱信號

天線設計精密，可在整個頻率范圍內實現恒定的高增益，支持在EMI測量等應用中測量微弱信號

低電壓駐波比VSWR —— 用于產生高場強

天線具有低VSWR，可以產生高場強，不會引起任何嚴重的回波損耗。因此，天線非常適合EMS測量

輻射方向圖僅有一個主瓣 —— 定向方向圖確保精確測量

天線采用獨特設計，E平面和H平面的輻射方向圖在整個頻率范圍內僅有一個主瓣而沒有明顯的旁瓣。明確的定向輻射方向圖可提供精確的測量結果

 選用附件

R&S?HZ-1：木制三腳架
