| 產品名稱： | 射頻微波信號發生器 R&S?SMA100B |
|---|---|
| 產品型號： | R&S?SMA100B |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ?頻率范圍：8kHz 至 3、6、12.75、20、31.8、40、50 和 67GHz（在過范圍模式下最高達72GHz） ?10GHz、10kHz 偏移時，SSB 相位噪聲為-132dBc ?10GHz、30MHz 偏移時，寬帶噪聲為-162dBc ?在寬頻率范圍內最大輸出功率超過30dBm ?極低的諧波 |

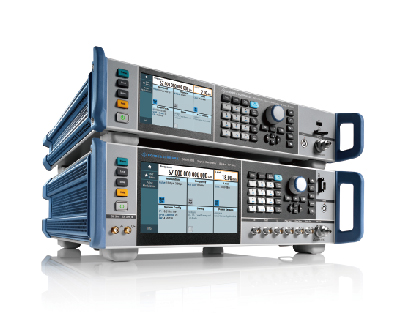

R&S?SMA100B 射頻微波信號發生器
卓越的領先性能
R&S?SMA100B射頻和微波信號發生器提供頂尖性能。在維持最高輸出功率和最低諧波的同時提供最純凈的輸出信號，遠超競爭對手。作為全球領先的信號發生器，它可以完成射頻半導體、無線通信、航空航天和國防領域最苛刻的模塊和系統測試與測量任務。
主要特點
?頻率范圍：8kHz 至 3、6、12.75、20、31.8、40、50 和 67GHz（在過范圍模式下最高達72GHz）
?10GHz、10kHz 偏移時，SSB 相位噪聲為-132dBc（典型值）
?10GHz、30MHz 偏移時，寬帶噪聲為-162dBc（測量值）
?在寬頻率范圍內最大輸出功率超過30dBm
?極低的諧波
特性與優點
一流的信號確保一流的設備 —— R&S?SMA100B提供無與倫比的性能
?在維持最高輸出功率和最低諧波的同時提供最純凈的輸出信號。
?頻率范圍介于8kHz至67GHz（在過范圍模式下最高達72GHz）
?極低的SSB相位噪聲，10GHz、10kHz偏移時為-132dBc（典型值）
?幾乎沒有寬帶噪聲，10GHz、30MHz 偏移時為-162dBc（測量值）
?在寬頻率范圍內最大輸出功率超過30dBm
?極低的諧波
?采用觸摸顯示屏的先進圖形用戶界面
具有很高的輸出功率 —— 大動態范圍，出色的電平準確性，優異的電平可重復性
微波頻率范圍通常需要超高輸出功率，因?yàn)轭l率越高，衰減越大。R&S?SMA100B提供不同的輸出功率級以補償此類損耗。因此，無需使用下行外部放大器。
?選用20GHz儀器時，18GHz條件下超過30dBm，20GHz條件下超過28dBm
?選用67GHz儀器時，40GHz至65GHz范圍內超過19dBm
所有細節盡善盡美，方便用戶使用 —— 輕松集成到測試系統，具備創新的操作特性

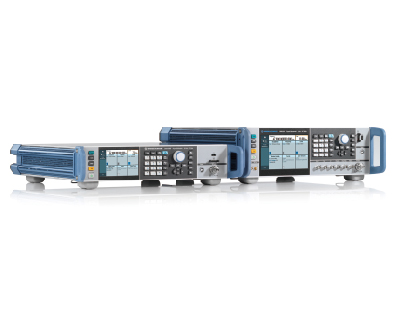

?靈活的2HU或3HU外殼
?3HU，配有7"大顯示屏和多個前面板連接器
?觸摸屏圖形用戶界面符合人體工程學
?常用菜單項可以添加到用戶菜單中，以便用戶可以從單個菜單快速、直接訪問所有必要的設置
?R&S?SMA100B還具有一個帶代碼生成器的SCPI宏記錄器，可以自動記錄手動設置并創建可執行的MATLAB?腳本
R&S?LegacyPro 升級技術 —— 翻新老舊的信號發生器
R&S?LegacyPro使R&S?SMA100B能夠可靠模擬是德科技、安捷倫、惠普、安立和羅德與施瓦茨等供應商的多種傳統發生器。因此，R&S?SMA100B可部署在傳統系統中，無需大量更改軟件，有效延長正常運行時間，降低擁有成本，延長測試系統的服務壽命。

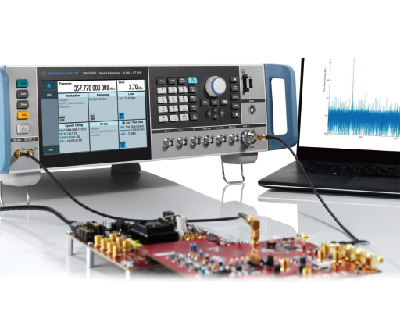

高端模數轉換器和數模轉換器組件測試 —— 測量設備的真正性能
每次推出新一代模數轉換器，模擬輸入帶寬和所需的時鐘頻率會隨之增加。有效位數增加，也會導致信噪比上升。這意味著要測試模數轉換器和數模轉換器，需要超過被測設備性能的超純凈高頻信號。R&S?SMA100B性能優異，不僅可以優化被測設備，還率先使技術改進變得可行。
R&S?NRP功率探頭可連接到R&S?SMA100B ——
被測設備鮮少直接連接到發生器。發生器和被測設備通常通過電纜和其他組件相互連接。因此，參考面從發生器的射頻輸出端轉為被測設備。R&S?NRP功率探頭可連接至 R&S?SMB100B，以便在新參考面上進行精確校準（精度可達0.1dB）。
UCOR（用戶校正）—— 補償外部頻率響應
被測設備通常通過長電纜或其他頻率相關組件連接至信號發生器，需要補償頻率響應。為此，R&S?SMA100B提供了用戶校正(UCOR) 功能。與R&S?NRP功率探頭結合使用，便可一鍵自動測定UCOR值。借助UCOR功能，可為全新參考面提供獲得頻率響應補償?shù)纳漕l信號。
R&S?SMA100B 射頻微波信號發生器 —— 選件
射頻選項 | |
頻率選件 | |
型號 | 描述 |
R&S?SMAB-B103 | 8 kHz～3GHz |
R&S?SMAB-B106 | 8 kHz～6GHz |
R&S?SMAB-B112 | 8 kHz～12.75GHz |
R&S?SMAB-B120 | 8 kHz～20GHz |
R&S?SMAB-B131 | 8 kHz～31.8GHz |
R&S?SMAB-B140 | 8 kHz～40GHz |
R&S?SMAB-B140N | 8 kHz～40GHz，最小脈沖寬度限制 |
R&S?SMAB-B150 | 8 kHz～50GHz |
R&S?SMAB-B150N | 8 kHz～50GHz，最小脈沖寬度限制 |
R&S?SMAB-B167 | 8 kHz～67GHz |
R&S?SMAB-B167N | 8 kHz～67GHz，最小脈沖寬度限制 |
R&S?SMAB-B29 | 差分時鐘合成器，3GHz |
R&S?SMAB-K722 | 時鐘合成器頻率可擴展至6GHz |
相位噪聲性能選件 | |
型號 | 描述 |
R&S?SMAB-B709 | 低相位噪聲，適用于R&S?SMAB-B106 / -B112 / -B120 / -B131 / -B140(N) / -B150(N) / -B167(N) |
R&S?SMAB-B710 | 改善的迫近相位噪聲，適用于R&S?SMAB-B106 / -B112 / -B120 / -B131 / -B140 / -B150 / -B167 |
R&S?SMAB-B710N | 改善的迫近相位噪聲，適用于R&S?SMAB-B103 |
R&S?SMAB-B711 | 超低相位噪聲，適用于R&S?SMAB-B106 / -B112 / -B120 / -B131 / -B140/ -B150 / -B167 |
R&S?SMAB-B711N | 超低相位噪聲，適用于R&S?SMAB-B103 |
參考振蕩器選件 | |
型號 | 描述 |
R&S?SMAB-B1H | 高性能OCXO參考振蕩器 |
R&S?SMAB-K703 | 100mHz，1GHz參考輸入和輸出 |
R&S?SMAB-K704 | 靈活參考輸入，1mHz～100mHz |
輸出功率選件 | |
型號 | 描述 |
R&S?SMAB-K31 | 高輸出功率，3GHz / 6GHz |
R&S?SMAB-B32 | 超高輸出功率，3GHz / 6GHz |
R&S?SMAB-K33 | 高輸出功率，12.75GHz / 20GHz |
R&S?SMAB-B34 | 超高輸出功率，12.75GHz / 20GHz |
R&S?SMAB-B35 | 高輸出功率，31.8GHz / 40GHz |
R&S?SMAB-K36 | 超高輸出功率，31.8GHz / 40GHz |
R&S?SMAB-B36S | 超高輸出功率，31.8GHz / 40GHz |
R&S?SMAB-B37 | 高輸出功率，50GHz |
R&S?SMAB-K38 | 超高輸出功率，50GHz |
R&S?SMAB-B39 | 高輸出功率，67GHz |
R&S?SMAB-K40 | 超高輸出功率，67GHz |
模擬調制選件 | |
型號 | 描述 |
R&S?SMAB-K22 | 高性能脈沖調制器 |
R&S?SMAB-K23 | 脈沖發生器 |
R&S?SMAB-K24 | 多功能發生器 |
R&S?SMAB-K25 | VOR/ILS |
R&S?SMAB-K27 | 脈沖串 |
R&S?SMAB-K720 | 調幅/調頻/調相 |
R&S?SMAB-K721 | 調幅掃描 |
R&S?SMAB-K724 | 高動態不間斷電平掃描 |
R&S?SMAB-K725 | Chirp signal generation |
R&S?SMAB-B28 | 斜坡掃描 |
其他選件 | |
型號 | 描述 |
R&S?SMAB-B80 | 后面板連接器 (3GHz / 6GHz) |
R&S?SMAB-B81 | 后面板連接器 (12.75GHz / 20GHz / 31.8GHz / 40GHz)，PC 2.92mm |
R&S?SMAB-B82 | 后面板連接器 (50GHz / 67GHz)，PC 1.85mm |
附件選項 | |
附件 | |
型號 | 描述 |
R&S?ZZA-KNP21 | 適用于2 HU型號的19'機架適配器 |
R&S?ZZA-KNP31 | 適用于3 HU型號的19'機架適配器 |
R&S?TS-USB1 | 針對RS-232遠程控制的USB串行適配器 |
R&S?SMAB-Z10 | 備用SD卡 |
R&S?SMAB-B85 | 可移動大容量存儲器 |
R&S?SMAB-B86 | 遠程控制GPIB和USB |
R&S?SMAB-K28 | 電源分析 |
文件 | |
型號 | 描述 |
R&S?DCV-2 | 校準值文件 |
R&S?ACASMA100B | R&S?DCV-2 0240.2193.18 R&S?SMA100B認證校準；最高6GHz |
R&S?ACASMA100B | R&S?SMA100B認證校準；12.75GHz～40GHz |
R&S?ACASMA100B | R&S?SMA100B認證校準；50GHz～67GHz |
基本單元選件 | |
型號 | 描述 |
R&S?SMAB-B92 | 平臺高度選件：2 HU，帶 5' 觸摸顯示屏 |
R&S?SMAB-B93 | 平臺高度選件：3 HU，帶 7' 觸摸顯示屏 |
倍頻器 | |
基本單元選件 | |
型號 | 描述 |
R&S?SMAB-K554 | 倍頻控制 |
