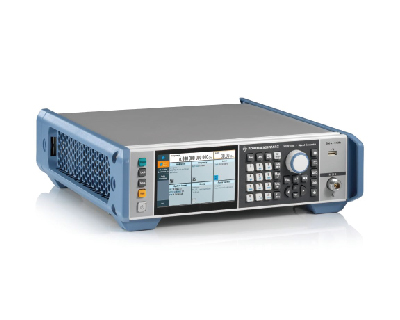

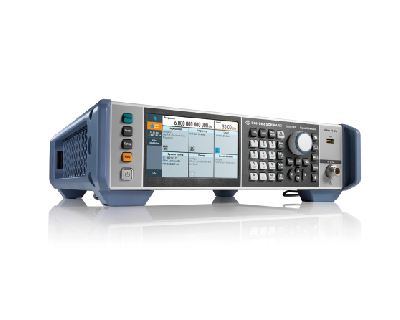

R&S?SMB100B  射頻信號發生器

R&S?SMB100B 射頻信號發生器體積小巧，兼具卓越性能和多種功能。R&S?SMB100B具有出色的頻譜純度和極高的輸出功率，并且功能全面、操作簡單。儀器的頻率范圍介于 8kHz至1GHz、3GHz或6GHz。

主要特點

?頻率范圍介于8kHz至1GHz、3GHz或6GHz

?出色的單邊帶(SSB)相位噪聲：1GHz、20kHz 偏移時低于-134dBc（測量值）

?極低的寬帶噪聲：15MHz < f ≤ 6GHz、30MHz 偏移時低于-153dBc（典型值）

?超高輸出功率：1GHz時為34dBm（測量值）

?小巧緊湊，2HU，寬度為 ? 19'

特性與優點

小巧體積兼具卓越性能和可用性 ——

R&S?SMB100B 具有出色的頻譜純度和極高的輸出功率，并且功能全面。R&S?SMB100B射頻信號發生器體積小巧，兼具卓越性能和多種功能，并且操作簡單。

?頻率范圍介于 8kHz 至 1GHz、3GHz 或 6GHz

?小巧緊湊，2 HU，寬度為 3/4 19'

?先進的 5' 大觸摸屏圖形用戶界面

一流的信號質量 —— 具備極低的SSB相位噪聲，在1GHz、20kHz 偏移時低于-134dBc（測量值）

如要改善被測設備，信號源的信號質量必須明顯優于被測設備性能。R&S?SMB100B采用創新的合成器設計，具備極低的SSB相位噪聲和寬帶噪聲，并且能很好地抑制非諧波信號分量。

出色的輸出功率 —— 超高輸出功率：1GHz時為34dBm（測量值）

R&S?SMBB-K31高輸出功率選件可提供28dBm（1GHz時，測量值）和24dBm（6GHz時，測量值）的輸出功率，通過軟件鍵碼簡單激活即可。配備額外的R&S?SMBB-B32超高輸出功率選件后，還可提供34dBm（1GHz時，測量值）和31dBm（6GHz時，測量值）的超高輸出功率。

易于使用 —— R&S?SMB100B在各方面均體現出易用性

此射頻信號發生器操作簡單，可連接R&S?NRP功率探頭，并能夠仿真傳統儀器。此外，儀器還可創建獨有的“用戶菜單”。

可變參考頻率輸入/輸出 ——

R&S?SMB100B提供多種方式輸出（或輸入）參考信號。采用R&S?SMBB-K704 選件時，R&S?SMB100B可具備1MHz至100MHz 的可變外部參考頻率輸入，能夠輕松集成到現有測試環境中。接收的參考頻率也可輸出到單獨的參考輸出（更多詳情，請參見數據表）。借助可選1GHz參考頻率輸入和輸出（R&S?SMBB-B3選件），多個R&S?SMB100B儀器之間可以實現一流的相位穩定性。

R&S?LegacyPro代碼仿真 —— 更新測試與測量設備

如果設備組件比整個ATE系統提前報廢，則舊設備的定期校準和維護會變得既費錢又費時，而且極富挑戰性。使用等效的先進儀器替代過時測試設備時應確保簡單易行，并且最大限度地減少硬件和軟件改動。R&S?LegacyPro代碼仿真選件滿足這些要求，不僅減少了工作量，而且消除了相關風險。

R&S?NRP 功率探頭連接性 —— R&S?NRP功率探頭可連接到R&S?SMB100B

被測設備鮮少直接連接到發生器。發生器和被測設備通常通過電纜和其他組件相互連接。因此，參考面從發生器的射頻輸出端轉為被測設備。R&S?NRP功率探頭可連接至R&S?SMB100B，以便在新參考面上進行精確校準（精度可達0.1dB）。

UCOR（用戶校正） —— R&S?SMB100B連接R&S?NRP功率探頭補償外部頻率響應

被測設備通常通過長電纜或其他頻率相關組件連接至信號發生器。因此，必須補償頻率響應。為此，R&S?SMB100B提供了用戶校正(UCOR)功能。與R&S?NRP功率探頭結合使用，便可一鍵自動測定UCOR值。借助UCOR功能，可為全新參考面提供獲得頻率響應補償的射頻信號。
