| 產品名稱： | EMI測試接收機 R&S?ESL系列 |
|---|---|
| 產品型號： | R&S?ESL系列 |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ?頻率范圍：9kHz至3GHz 或 6GHz ?顯示平均噪聲電平-160dBm ?最大分析帶寬 10Hz 至 10MHz，20MHz（零跨度） ?具備高級EMI測試接收機的所有主要功能 ?加權檢波器：峰值、RMS、準峰值、平均值和RMS平均值 ?緊湊、輕量型儀器，電池供電，可用于移動應用 |

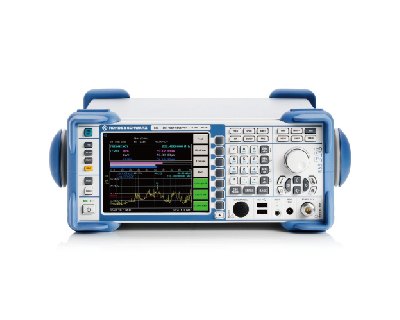

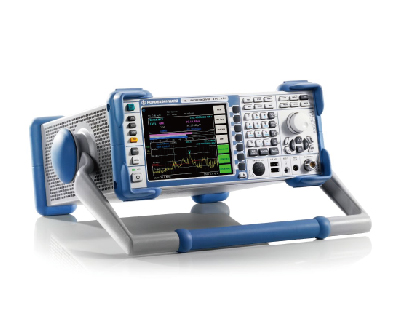

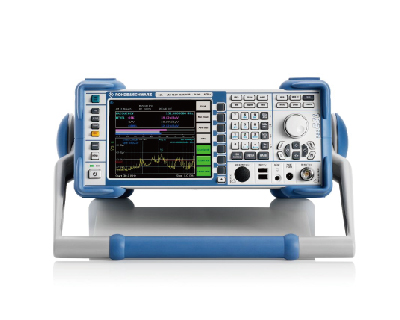

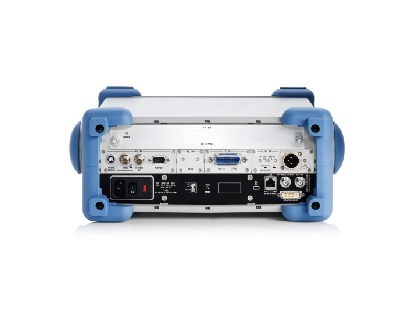

R&S?ESL系列 EMI測試接收機
經濟實惠的緊湊型測量接收機
R&S?ESL EMI測試接收機將兩種儀器集于一體，不僅能夠根據相關標準測量EMC干擾，還可以用作功能全面的頻譜分析儀以用于廣泛的實驗室應用。接收機兼具卓越的射頻特性和所有重要功能，能夠根據商業標準快速精確地測量和評估被測設備EMC，在同類儀器中出類拔萃。R&S?ESL具有多種分析功能，測量速度快，自動化測試序列可節省時間，非常適合預算較少但需要執行EMC認證測試的所有開發實驗室。
主要特點
?頻率范圍：9kHz至3GHz 或 6GHz
?顯示平均噪聲電平-160dBm
?最大分析帶寬 10Hz 至 10MHz，20MHz（零跨度）
?具備高級EMI測試接收機的所有主要功能
?加權檢波器：峰值、RMS、準峰值、平均值和RMS平均值
?緊湊、輕量型儀器，電池供電，可用于移動應用
可用型號
型號 | 頻率范圍 | 頻率精度 | 最大射頻電平 | 顯示平均噪聲 | 跟蹤源 |
R&S?ESL3 | 9kHz～3GHz | 1×10-6 帶R&S?FSL-B4：(1×10-7) | +30dBm | 9kHz < f < 3MHz：-115dBm f = 500MHz：-162dBm f = 3GHz：-158dBm | 不可用 |
R&S?ESL3 | 9kHz～3GHz | 集成 | |||
R&S?ESL6 | 9kHz～6GHz | 不可用 | |||
R&S?ESL6 | 9kHz～6GHz | 集成 |
特性與優點
卓越的射頻特性 —— 確保測量精確且可重復
?0.5dB幅度精度
?1dB壓縮點+5dBm
?射頻輸入耐脈沖性能高達10mWs
?帶前置放大器時的顯示平均噪聲電平：< -152dBm (1Hz)
?分辨率帶寬：10Hz至10MHz (-3dB)、200Hz、9kHz、120kHz (-6dB)、1MHz（脈沖）
出色的性價比 —— 同類產品中性價比一流
?將兩種測試儀器集于一體：EMI 測試接收機和頻譜分析儀
?投資成本低
?具有同類儀器中一流的射頻特性
?提供豐富的測量和評估功能
?選件即插即用，降低了成本
操作直觀 —— 和羅德與施瓦茨的所有 EMI 測試接收機一樣操作直觀
?清晰明了的表格式掃描設置
?能夠使用多個檢波器執行同步測量
?符合商業標準的預定義天線系數和限值線
?利用調諧到標記和標記跟蹤功能選擇性監測關鍵干擾
?最多使用四個檢波器同步進行測量
?帶有最大保持功能的條形圖顯示，清楚展示測量值
R&S?ESL系列 EMI測試接收機 —— 選件
硬件選件 | |
型號 | 描述 |
R&S?FSL-B4 | OCXO參考頻率，高精密頻率參考 |
R&S?FSL-B5 | 附加接口，視頻輸出，中頻輸出，噪聲源控制，AUX 端口，適用于 R&S?NRP 功率探頭的連接器 |
R&S?FSL-B8 | 選通掃描功能，顯示GSM或WLAN信號的調制頻譜。需要R&S?ZVL-K1 |
R&S?FSL-B10 | GPIB 接口 |
R&S?FSL-B22 | 射頻前置放大器，3GHz / 6GHz |
R&S?FSL-B30 | 直流電源，直流電源插座。12V～28V |
R&S?FSL-B31 | 鎳氫電池盒（需要 R&S?FSL-B30） |
—— | |
軟件選件 | |
型號 | 描述 |
R&S?FSL-K7 | 調幅/調頻/調相測量解調器，將 R&S?ZVL 轉變成模擬調制分析儀以用于分析調幅、調頻或調相信號。需要R&S?ZVL-K1 |
R&S?FSL-K9 | 功率探頭支持（需要 R&S?FSL-B5 或 R&S?NRP-Z4 和 R&S?NRP 功率探頭） |
R&S?FSL-K30 | 噪聲系數和增益測量（需要R&S?FSL-B5 和前置放大器） |
—— | |
附件選件 | |
型號 | 描述 |
R&S?ZZA-S334 | 19'機架安裝式適配器，用于將一個14.25' 外殼（3 RU 高）安裝在標準 19' 機架中 |
R&S?FSL-Z3 | 軟攜帶包 |
R&S?EVS-Z6 | 硬防護罩 |
R&S?FSL-Z4 | 附加充電裝置 |
R&S?RAM | 匹配件，75?，L型。雙向，0Hz～2.7GHz，N型陰性連接器/N型陽性連接器，負載容量 2W，L型 |
R&S?RAZ | 匹配件，75?，串聯電阻器 25?。0Hz～2.7GHz |
R&S?FSH-Z38 | 50/75Ω 匹配件，L型，N轉BNC。雙向，0Hz～1GHz，BNC陰性連接器 / N型陽性連接器，負載容量 1W |
R&S?NRP-Z11 | 平均功率探頭，10MHz～8GHz，200mW |
R&S?NRP-Z21 | 平均功率探頭，10MHz～18GHz，200mW |
R&S?NRP-Z22 | 平均功率探頭，10MHz～18GHz，2W |
R&S?NRP-Z23 | 平均功率探頭，10MHz～18GHz，15W |
R&S?NRP-Z24 | 平均功率探頭，10MHz～18GHz，30W |
R&S?NRP-Z27 | 帶功分器的功率探頭模塊，DC～18GHz，500mW |
R&S?NRP-Z37 | 帶功分器的功率探頭模塊，DC～26.5GHz，500mW |
R&S?NRP-Z91 | 平均功率探頭，9 kHz～6GHz，200mW |
R&S?NRP-Z51 | 熱功率探頭，0Hz～18GHz，100mW |
R&S?NRP-Z55 | 熱功率探頭，0Hz～40GHz，100mW |
R&S?NRP-Z81 | 寬帶功率探頭，雷達及通用應用的時域分析和自動脈沖分析 |
