| 產品名稱： | 寬帶固態功率放大器 R&S?BBA150 |
|---|---|
| 產品型號： | R&S?BBA150 |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ?頻率范圍4kHz至6GHz ?1dB壓縮點輸出功率范圍15W 至3000W ?100%失配容差 ?適用于幅度、頻率、相位、脈沖和OFDM調制 ?提供多種開關選件，便于靈活配置系統 |

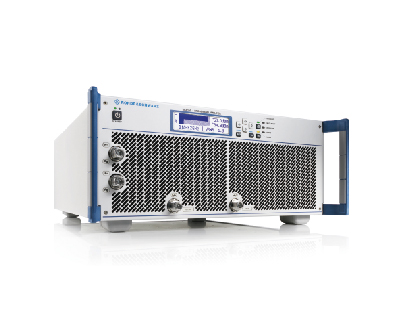

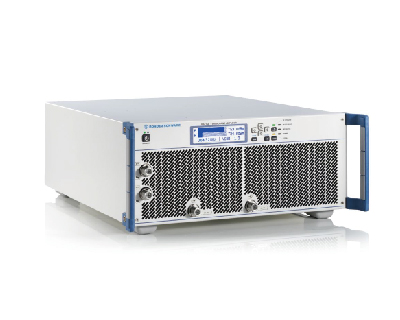

R&S?BBA150 寬帶固態功率放大器
優異的EMC專用放大器，頻率范圍介于4kHz至6GHz，具有高功率密度
深厚專業的放大器開發技術
R&S?BBA150 寬帶放大器涵蓋五種頻段：9kHz至250MHz、4kHz至400MHz、80MHz至1GHz、0.69GHz至3.2GHz 以及2.5GHz 至6GHz。該儀器可用于解決多種應用問題，包括針對高達6GHz的EMS測量的多種標準。在工業環境中，R&S?BBA150寬帶放大器適合質量保證以及組件開發和生產環節中的開發和產品驗證測試。放大器還適用于研究、物理工程和通信等其他應用領域。放大器采用緊湊的模塊化設計，支持單頻段或多頻段配置，適合用作4HU桌面裝置或安裝在19" 機架中以提供大功率。
主要特點
? 頻率范圍4kHz至6GHz
? 1dB壓縮點輸出功率范圍15W 至3000W
? 100%失配容差
? 適用于幅度、頻率、相位、脈沖和OFDM調制
? 提供多種開關選件，便于靈活配置系統
可用型號
單頻段放大器 | |||||
型號 | 頻率范圍 | 輸出功率 | 型號 | 頻率范圍 | 輸出功率 |
R&S?BBA150-A125 | 9kHz～250MHz | 125W | R&S?BBA150-BC1000 | 80MHz～1GHz | 1000W |
R&S?BBA150-A160 | 9kHz～250MHz | 160W | R&S?BBA150-BC1250 | 80MHz～1GHz | 1250W |
R&S?BBA150-A200 | 9kHz～250MHz | 200W | R&S?BBA150-BC1500 | 80MHz～1GHz | 1500W |
R&S?BBA150-A400 | 9kHz～250MHz | 400W | R&S?BBA150-BC2000 | 80MHz～1GHz | 2000W |
R&S?BBA150-A700 | 9kHz～350MHz | 700W | R&S?BBA150-BC3000 | 80MHz～1GHz | 3000W |
R&S?BBA150-A1300 | 9kHz～250MHz | 1300W | R&S?BBA150-D30 | 690MHz～3.2GHz | 30W |
R&S?BBA150-A2500 | 9kHz～250MHz | 2500W | R&S?BBA150-D60 | 690MHz～3.2GHz | 60W |
R&S?BBA150-AB75 | 4kHz～400MHz | 75W | R&S?BBA150-D110 | 690MHz～3.2GHz | 110W |
R&S?BBA150-AB125 | 4kHz～400MHz | 125W | R&S?BBA150-D200 | 690MHz～3.2GHz | 200W |
R&S?BBA150-AB160 | 4kHz～400MHz | 160W | R&S?BBA150-D400 | 690MHz～3.2GHz | 400W |
R&S?BBA150-AB200 | 4kHz～400MHz | 200W | R&S?BBA150-D800 | 690MHz～3.2GHz | 800W |
R&S?BBA150-AB350 | 4kHz～400MHz | 350W | R&S?BBA150-E15 | 2.5GHz～6GHz | 15W |
R&S?BBA150-AB600 | 4kHz～400MHz | 600W | R&S?BBA150-E30 | 2.5GHz～6GHz | 30W |
R&S?BBA150-BC70 | 80MHz～1GHz | 70W | R&S?BBA150-E60 | 2.5GHz～6GHz | 60W |
R&S?BBA150-BC125 | 80MHz～1GHz | 125W | R&S?BBA150-E100 | 2.5GHz～6GHz | 100W |
R&S?BBA150-BC160 | 80MHz～1GHz | 160W | R&S?BBA150-E200 | 2.5GHz～6GHz | 200W |
R&S?BBA150-BC250 | 80MHz～1GHz | 250W | R&S?BBA150-E400 | 2.5GHz～6GHz | 400W |
R&S?BBA150-BC500 | 80MHz～1GHz | 500W | —— | —— | —— |
—— | |||||
雙頻段放大器 | |||||
型號 | 頻率范圍 | 輸出功率 | 型號 | 頻率范圍 | 輸出功率 |
R&S?BBA150-A75BC70 | 9kHz～1GHz | 75W / 75W | R&S?BBA150-BC160D30 | 80MHz～3.2GHz | 160W / 30W |
R&S?BBA150-A75BC125 | 9kHz～1GHz | 75W / 125W | R&S?BBA150-BC160D60 | 80MHz～3.2GHz | 160W / 60W |
R&S?BBA150-A75BC250 | 6kHz～1GHz | 75W / 250W | R&S?BBA150-BC160D110 | 80MHz～3.2GHz | 160W / 110W |
R&S?BBA150-A125BC70 | 9kHz～1GHz | 125W / 70W | R&S?BBA150-BC250D30 | 80MHz～3.2GHz | 250W / 30W |
R&S?BBA150-A125BC125 | 9kHz～1GHz | 125W / 125W | R&S?BBA150-BC250D60 | 80MHz～3.2GHz | 250W / 60W |
R&S?BBA150-A125BC160 | 9kHz～1GHz | 125W / 160W | R&S?BBA150-BC250D110 | 80MHz～3.2GHz | 250W / 110W |
R&S?BBA150-A125BC250 | 9kHz～1GHz | 125W / 250W | R&S?BBA150-D30E30 | 690MHz～6GHz | 30W / 30W |
R&S?BBA150-A160BC125 | 9kHz～1GHz | 160W / 125W | R&S?BBA150-D60E15 | 690MHz～6GHz | 60W / 15W |
R&S?BBA150-A160BC160 | 9kHz～1GHz | 160W / 160W | R&S?BBA150-D60E30 | 690MHz～6GHz | 60W / 30W |
R&S?BBA150-A200BC70 | 9kHz～1GHz | 200W / 70W | R&S?BBA150-D60E60 | 690MHz～6GHz | 60W / 60W |
R&S?BBA150-A200BC125 | 9kHz～1GHz | 200W / 125W | R&S?BBA150-D110E30 | 690MHz～6GHz | 110W / 30W |
R&S?BBA150-A200BC250 | 9kHz～1GHz | 200W / 250W | R&S?BBA150-D110E60 | 690MHz～6GHz | 110W / 60W |
R&S?BBA150-A400BC70 | 9kHz～1GHz | 400W / 70W | R&S?BBA150-D110E100 | 690MHz～6GHz | 110W / 100W |
R&S?BBA150-A400BC125 | 9kHz～1GHz | 400W / 125W | R&S?BBA150-D200E60 | 690MHz～6GHz | 200W / 60W |
R&S?BBA150-BC70D30 | 80MHz～3.2GHz | 70W / 30W | R&S?BBA150-D200E100 | 690MHz～6GHz | 200W / 100W |
R&S?BBA150-BC70D60 | 80MHz～3.2GHz | 70W / 60W | R&S?BBA150-D200E200 | 690MHz～6GHz | 200W / 200W |
R&S?BBA150-BC70D110 | 80MHz～3.2GHz | 70W / 110W | R&S?BBA150-D400E200 | 690MHz～6GHz | 400W / 200W |
R&S?BBA150-BC125D30 | 80MHz～3.2GHz | 125W / 30W | R&S?BBA150-D400E400 | 690MHz～6GHz | 400W / 400W |
R&S?BBA150-BC125D60 | 80MHz～3.2GHz | 125W / 60W | R&S?BBA150-D30E15 | 690MHz～6GHz | 30W / 15W |
R&S?BBA150-BC125D110 | 80MHz～3.2GHz | 125W / 110W | —— | —— | —— |
—— | |||||
孿頻段放大器 | |||||
型號 | 頻率范圍 | 輸出功率 | 型號 | 頻率范圍 | 輸出功率 |
R&S?BBA150-A75A75 | 8kHz～250MHz | 75W / 75W | R&S?BBA150-D30D30 | 690MHz～3.2GHz | 30W / 30W |
R&S?BBA150-A125A125 | 9kHz～250MHz | 125W / 125W | R&S?BBA150-D60D60 | 690MHz～3.2GHz | 60W / 60W |
R&S?BBA150-A200A200 | 9kHz～250MHz | 200W / 200W | R&S?BBA150-D110D110 | 690MHz～3.2GHz | 110W / 110W |
R&S?BBA150-BC70BC70 | 80MHz～1GHz | 70W / 70W | R&S?BBA150-E30E30 | 2.5GHz～6GHz | 30W / 30W |
R&S?BBA150-BC125BC125 | 80MHz～1GHz | 125W / 125W | R&S?BBA150-E60E60 | 2.5GHz～6GHz | 60W / 60W |
R&S?BBA150-BC160BC160 | 80MHz～1GHz | 160W / 160W | R&S?BBA150-E100E100 | 2.5GHz～6GHz | 100W / 100W |
R&S?BBA150-BC250BC250 | 80MHz～1GHz | 250W / 250W | —— | —— | —— |
特性與優點
寬帶放大 —— 產品豐富，支持擴展
R&S?BBA150 寬帶放大器是先進的固態微波放大器，具備范圍介于15W至3000W 的不同功率等級，并提供五種頻率范圍：9 kHz 至 250MHz (A)、4kHz至400MHz (AB)、80MHz至1GHz (BC)、0.69GHz至3.2GHz (D) 和2.5GHz至6GHz (E)。放大器可靈活擴展和升級頻率與功率。放大器可為客戶提供投資保障，支持客戶在未來根據新要求靈活調整系統。
100% 失配容差 —— 易于使用，性能可靠
R&S?BBA150寬帶放大器具有很高的射頻輸出失配容差，非常適合天線匹配較差的EMC應用，或輸入阻抗與50Ω相差較大的被測設備測量。放大器堅固耐用，可在射頻端短路或射頻輸出端開路的情況下使用。即使失配高達VSWR 6:1，R&S?BBA150也能盡量長時間提供額定輸出功率。

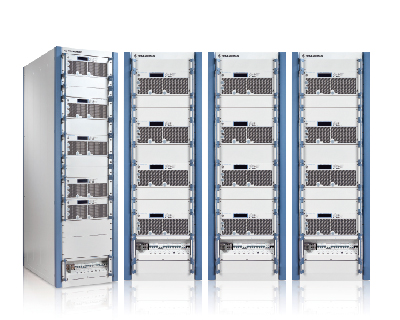

靈活且可配置 —— 緊湊的模塊化設計，提供多種開關選件
R&S?BBA150采用優化設計，尺寸小，靈活性高。放大器和其他組件采用緊湊的模塊化設計，能夠在19" 機架中設置這款高度集成的系統。機架的頻率和功率可靈活配置。借助各種開關選件，各個放大器可搭配使用，并集成到具有多種頻段的單一系統中，以為特定應用確定適合的配置。
先進的用戶界面 —— 靈活的控制和操作
R&S?BBA150通過前面板上的顯示屏和按鈕進行操作。這種配置非常適用于實驗室，并便于更改設置。此外，用戶還可以使用計算機通過R&S?BBA150的圖形用戶界面方便地操作放大器。R&S?BBA150中集成的Web圖形用戶界面可通過LAN和Web瀏覽器啟用。借助標準以太網接口，用戶可以使用遠程控制 SCPI 命令自動執行測試序列。
R&S?BBA150系列 寬帶固態功率放大器 —— 選件
選件 | |
型號 | 描述 |
R&S?BBA-B101 | GPIB 遠程控制，外部變頻器 |
R&S?BBA-B101 | GPIB 遠程控制，用于最高30HU的機架 |
R&S?BBA-B101 | GPIB 遠程控制，用于高于30HU的機架 |
R&S?BBA-B110 | 射頻輸入開關（1:2 或 2:1，N型），訂單號的最后兩位數視系統配置而定 |
R&S?BBA-B116 | 射頻輸入開關（1:6，N型） |
R&S?BBA-B120 | 射頻輸出開關（2:1 或 1:2，N型），訂單號的最后兩位數視系統配置而定 |
R&S?BBA-B121 | 射頻輸出開關（2:2，7/16），訂單號的最后兩位數視系統配置而定 |
R&S?BBA-B122 | 射頻輸出開關（2:2，7/8' EIA） |
R&S?BBA-B123 | 射頻輸出開關（2:2，1 5/8' EIA） |
R&S?BBA-B126 | 射頻輸出開關（6:1，N型） |
R&S?BBA-B130 | 快速放大器弱音器，適用于3MHz以上的應用 |
R&S?BBA-B132 | 直流閉鎖輸入保護 (N) |
R&S?BBA-B140 | 射頻正向/射頻反射采樣端口（N型前端） |
R&S?BBA-B140 | 射頻正向/射頻反射采樣端口（N型后端） |
R&S?BBA-B141 | 檢測正向/檢測反射采樣端口（N型前端） |
R&S?BBA-B141 | 檢測正向/檢測反射采樣端口（N型后端） |
R&S?BBA-B142 | 采樣端口開關（雙端口，N型前端） |
R&S?BBA-B142 | 采樣端口開關（雙端口，N型后端） |
R&S?BBA-B160 | 透明 I/O |
—— | |
附件 | |
型號 | 描述 |
R&S?UBL100 | 超寬帶負載，DC至18GHz |
