R&S?Fsx-K54系列 電磁干擾(EMI) 測量應用

包括R&S?FPL1-K54、R&S?FSV-K54、R&S?FSV3-K54 和 R&S?FSW-K54

檢測和消除電磁干擾，電磁干擾測量在信號和頻譜分析儀中的應用

適用于羅德與施瓦茨信號與頻譜分析儀的EMI預一致性應用（K54選件）擴展了產品開發過程中的EMI分析，并有助于構建平穩順利的產品認證流程。典型應用領域包括商業、汽車電子、航空電子和軍事產品開發（涵蓋CISPR、EN、FCC、DO-160 和 MIL-STD-461 標準）。

主要特點

  ?EMI 測量帶寬和檢波器

  ?限值線庫符合最新EMI標準

  ?測試自動化和報告功能確保測量快速且可重復

  ?針對天線、電纜和線路阻抗穩定網絡(LISN)等提供轉換因子

  ?支持ELEKTRA EMC軟件

特性和優點

提供確切結果 ——

?檢波器符合CISPR 16-1-1標準：峰值、準峰值、CISPR平均值、RMS平均值

?6dB帶寬符合CISPR 16-1-1標準：200Hz、9KHz、120kHz和1MHz

?6dB帶寬符合MIL-STD-461和DO-160 標準：10Hz、100Hz、1kHz、10kHz、100kHz和1MHz

?提供一個或多個轉換因子選項以補償天線因子或電纜衰減等

?限值線：根據最新的通用EMI標準，限值線超過170條

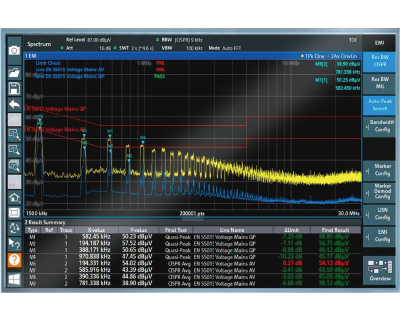

測量自動化 —— 自動化測試序列實現可重復的快速測量

?預測試：使用一個或多個快速檢波器（例如峰值或平均值檢波器）掃描設置的頻率范圍

?識別臨界頻率：自動檢測峰值和限值偏差，并以表格方式展示發現的頻率

?針對確定頻率進行最終測量：使用需要較長測量時間的檢波器（例如準峰值檢波器）自動進行最終測量，并根據設置的限值線進行最終評估

深度信號分析 ——

?最多200 001個掃描點，即使在大頻跨/小測量帶寬條件下也能實現出色的頻率分辨率

?即使頻率范圍較寬，也可使用對數頻率刻度進行深度低頻分析

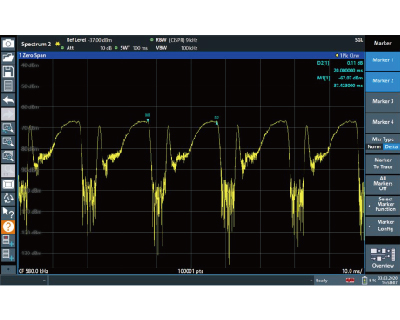

?零跨度測量，可使用標準檢波器和CISPR檢波器分析選定頻率下隨時間變化的信號行為

?具有音頻輸出的調幅和調頻解調可識別環境干擾

快速有效 ——

?限值線：根據最新的通用EMI標準(CISPR/EN、FCC、MIL-STD-461和DO-160），限值線超過170條，可快速、準確地配置測量裝置

?LISN 遠程控制：控制連接的羅德與施瓦茨 LISN，簡化測試執行。

?生成報告：一鍵提供測量結果

R&S?ELEKTRA EMC 測試軟件支持 ——

R&S?ELEKTRA測試軟件控制完整的EMC系統，并自動測量被測設備(EUT)。R&S?ELEKTRA根據通用標準簡化測試系統配置和測試描述。它可加快執行測試，并迅速生成全面的測試報告。
