R&S?ATS1000  毫米波天線測試系統

    在從研發到生產的整個流程中執行設備表征

天線測試系統可測量有源和無源設備，并且支持極端溫度測試。5G涉及到使用高頻毫米波頻段實現出類拔萃的數據傳輸、速度和可靠性。缺少傳統的外部射頻連接器，導致5G天線表征極具挑戰性。5G天線、芯片組和用戶設備制造商以及無線市場運營商需要借助切實可行的解決方案以用于研究、診斷、調試和型式批準工作。

主要特點

?暗箱和探頭天線的頻率范圍18GHz至87GHz

?屏蔽效能超過50dB

?吸波材料反射率 < -45dB

?提供5cm靜區的直接遠場系統

?專為精良的緊湊性和移動性而設計

?極其快速且準確的三維天線特征校準

特性與優點

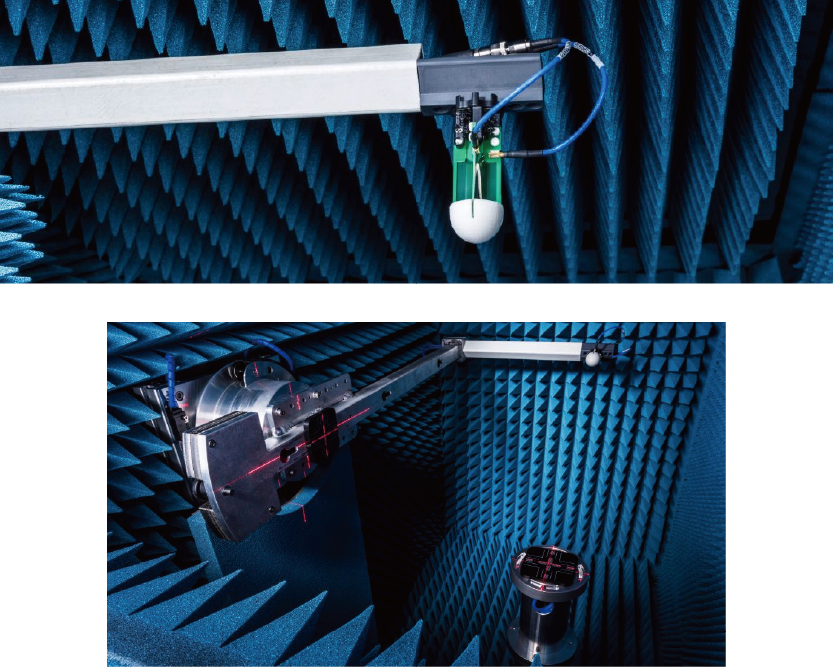

極其快速且準確的3D天線表征 —— 高精度定位器確保測量極快且準確

定位器保證高精確度的方位角和仰角移動，并提供令人滿意度的可重復性和角分辨率，由此保證3D天線測量的高準確度。

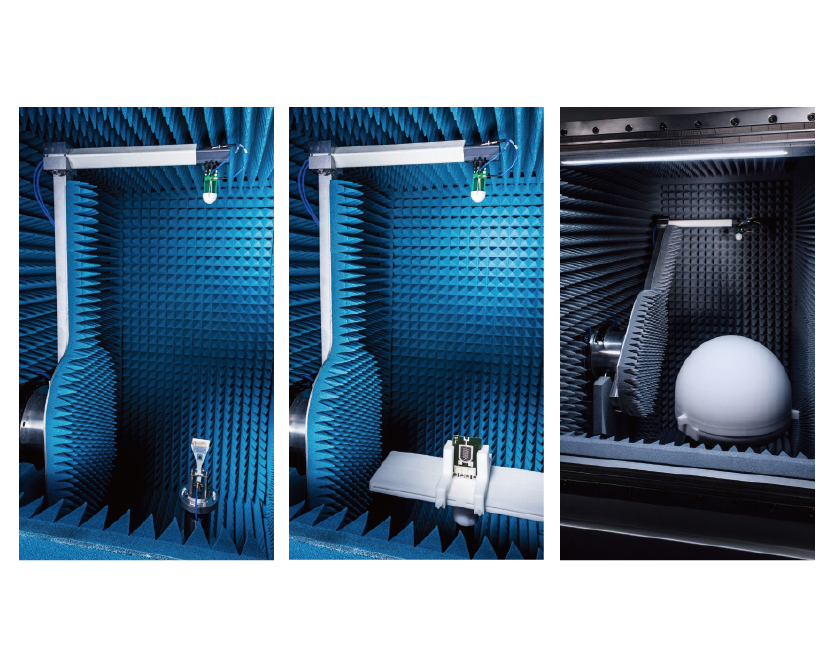

不同的被測設備支架和夾具便于測量不同尺寸和重量的設備。
為了確保結果精確，需要保證準確的被測設備定位和射頻校準。暗箱內部集成十字激光器，保障準確地對準被測設備。

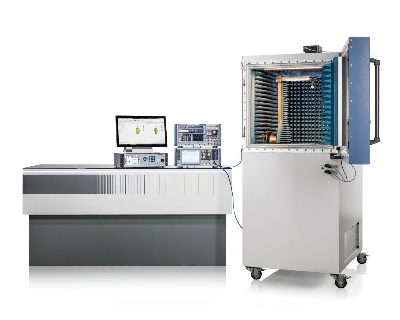

專為精良的緊湊性和移動性而設計 —— 約1.3m²的緊湊設計，適合任何實驗室環境

開發人員不再需要使用大型固定式天線暗箱來測試和優化產品。這有助于避免測量遇到瓶頸。移動屏蔽暗箱配備滾輪，方便不同部門使用。

R&S?ATS1000可在8GHz至87GHz的寬頻率范圍內提供高性能屏蔽環境。

這種緊湊型暗箱可提供顯著優勢，測量準確性可與體型是其三倍的大型天線暗箱相媲美。查看每個Cookie的有效時間。

小型設備提供遠場測量 —— 緊湊型裝置支持在0.5m距離內進行遠場測量

5G設備的天線表征可在遠場條件下在大小約為5cm的靜區中執行。如果需要使用白盒方法，體型小巧的R&S?ATS1000可快速提供準確結果

近遠場變換 —— 根據近場測量計算遠場參數

當被測設備超過遠場條件中的最大尺寸要求時，需要進行近遠場變換以確定遠場數據。

結合R&S?AMS32軟件和R&S?ZNA等矢量網絡分析儀時，R&S?ATS1000中的定位器能夠在近場執行3D測量以快速進行近遠場變換。

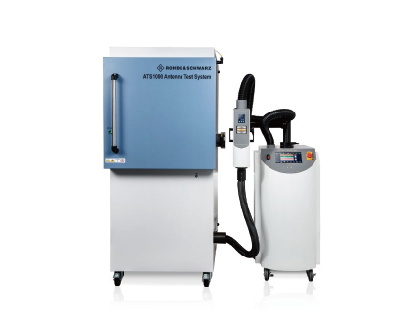

在極端溫度條件下進行測量 —— 在寬溫度范圍內執行3D設備和天線表征

由于設備發熱會影響射頻組件和天線的輻射方向圖，因此被測設備的熱效應診斷成為5G應用的一項要求。R&S?ATS1000熱解決方案將射頻OTA暗箱和氣候室集于一體，工程師不必分別執行測試。R&S?ATS-TEMP選件是一種緊湊型解決方案，可在=20°C至+85°C溫度范圍內對設備進行射頻測量。
