| 產品名稱： | 信號和頻譜分析儀 R&S?FPS |
|---|---|
| 產品型號： | R&S?FPS |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 頻率范圍10Hz ~ 4 / 7 / 13.6 / 30 / 40GHz |

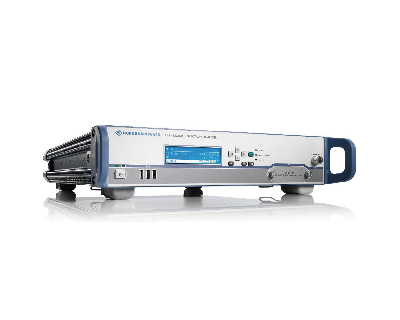

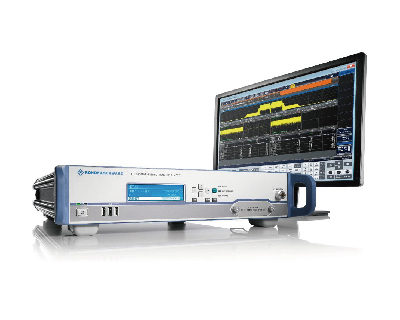

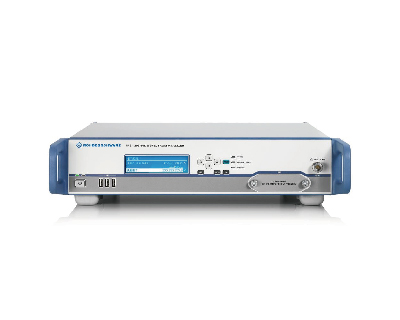

R&S?FPS 信號與頻譜分析儀
R&S?FPS是一款快速小巧的信號與頻譜分析儀，專為追求性能的用戶提供
在生產和監控系統中，分析儀只需2HU的機架空間，比傳統儀器減少一半
R&S?FPS是一款非?？焖佟⒕o湊的信號和頻譜分析儀，適用于注重性能的用戶。在生產和監控系統中，只需要2 HU的機架空間，與傳統儀器相比減少了50%。
R&S?FPS以其高測量速度、160MHz信號分析帶寬和廣泛的模擬調制方法和無線/寬帶通信標準分析包而聞名。它比同類信號和頻譜分析儀快五倍，并提供了針對速度和高數據吞吐量而優化的測量程序，這是生產應用中的一個關鍵優勢。
主要特點
?頻率范圍10Hz 至4GHz / 7GHz / 13.6GHz / 30GHz / 40GHz
?最高 160MHz信號分析帶寬
?0.4dB電平測量不確定度（最高7GHz）
?GSM/EDGE（包括 EDGE Evolution）、WCDMA/HSPA+、LTE、5G、WLAN、矢量信號分析測量應用
?三階截距（TOI）+15dBm
?在1Hz帶寬條件下，顯示平均噪聲電平(DANL）：-155dBm（在1GHz條件下）
?可移動硬盤，適用于需要考慮安全性的應用程序
型號
型號 | 頻率范圍 | 相位噪聲 | DANL(1GHz時) | 最大分析帶寬 |
R&S?FPS4 | 10Hz～4GHz | < -106dBc (1Hz)（f = 500MHz，10kHz偏置） | < -160dBm/Hz | 160MHz |
R&S?FPS7 | 10Hz～7GHz | < -106dBc (1Hz)（f = 500MHz，10kHz偏置） | < -160dBm/Hz | 160MHz |
R&S?FPS13 | 10Hz～13.6GHz | < -106dBc (1Hz)（f = 500MHz，10kHz偏置） | < -160dBm/Hz | 160MHz |
R&S?FPS30 | 10Hz～30GHz | < -106dBc (1Hz)（f = 500MHz，10kHz偏置） | < -160dBm/Hz | 160MHz |
R&S?FPS40 | 10Hz～40GHz | < -106dBc (1Hz)（f = 500MHz，10kHz偏置） | < -160dBm/Hz | 160MHz |
特性和優點
高吞吐量，可實現有效生產 ——
分析速度是其他信號與頻譜分析儀的五倍?？焖偾袚Q儀器設置。快速準確的測量結果。減少測試機架的體積。
互聯性能 ——
提供多種接口，可集成到任意環境。定制化測試程序可用于生產應用。通過遠程控制實現高效操作。
面向未來標準 ——
全數字后端，確保出色的測量準確度和可重復性。160MHz 信號分析帶寬，符合5G和WLAN IEEE 802.11ac 標準。輕松過渡到下一代信號分析。
R&S?FPS 信號與頻譜分析儀 —— 選件
硬件選件 | |
性能 | |
型號 | 描述 |
R&S?FPS-B4 | OCXO，精密參考頻率 |
R&S?FPS-B11 | YIG 濾波器旁通，適用于 R&S?FPS30 |
R&S?FPS-B11 | YIG 濾波器旁通，適用于 R&S?FPS40 |
R&S?FPS-B25 | 電子衰減器，1dB 步長 |
前置放大器 | |
型號 | 描述 |
R&S?FPS-B22 | 前置放大器，9kHz 至 4GHz / 7GHz |
R&S?FPS-B24 | 射頻前置放大器，9kHz～13.6GHz |
R&S?FPS-B24 | 射頻前置放大器，9kHz～30GHz |
R&S?FPS-B24 | 射頻前置放大器，9kHz～40GHz |
分析帶寬 | |
型號 | 描述 |
R&S?FPS-B40 | 40MHz 分析帶寬 |
R&S?FPS-B160 | 60MHz 分析帶寬，適用于 R&S?FPS4 和 R&S?FPS7 |
R&S?FPS-B160 | 160MHz 分析帶寬，適用于 R&S?FPS13 |
R&S?FPS-B160 | 160MHz 分析帶寬，適用于 R&S?FPS30 和 R&S?FPS40 |
附件 | |
型號 | 描述 |

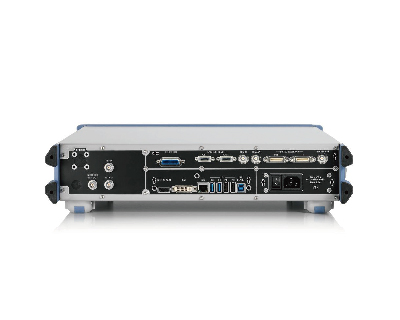

R&S?FPS-B0 | 后面板射頻輸入 |
R&S?FPS-B28V | 噪聲源控制 |
測量應用選件 | |
蜂窩系統 | |
型號 | 描述 |
R&S?FPS-K10 | GSM、EDGE 和 EDGE Evolution 信號分析 |
R&S?FPS-K72 | 3GPP FDD 基站信號（包括 HSPA+）分析 |
R&S?FPS-K73 | 3GPP FDD 用戶設備（包括 HSPA+）分析 |
R&S?FPS-K76 | TD-SCDMA 基站測量 |
R&S?FPS-K77 | TD-SCDMA 用戶設備測量 |
R&S?FPS-K82 | CDMA2000? 基站測量 |
R&S?FPS-K83 | CDMA2000? 移動臺測量 |
R&S?FPS-K84 | 1xEV-DO 基站測量 |
R&S?FPS-K85 | 1xEV-DO 移動臺測量 |
R&S?FPS-K100 | EUTRA/LTE FDD 下行鏈路信號分析 |
R&S?FPS-K101 | EUTRA/LTE FDD 上行鏈路信號分析 |
R&S?FPS-K103 | EUTRA/LTE-Advanced 上行鏈路測量，需要 R&S?FPS-K100 或 R&S?FPS-K104 |
R&S?FPS-K104 | EUTRA/LTE TDD 下行鏈路信號分析 |
R&S?FPS-K105 | EUTRA/LTE TDD 上行鏈路信號分析 |
R&S?FPS-K118 | VERIZON 5GTF 下行鏈路測量 |
R&S?FPS-K144 | 5G NR 第15版下行鏈路測量 |
無線 | |
型號 | 描述 |
R&S?FPS-K91 | WLAN IEEE 802.11a/b/g/j 信號分析 |
R&S?FPS-K91N | R&S?FPS-K91 擴展至 IEEE802.11n，需要R&S?FPS-K91 和 R&S?FPS-B40 或 R&S?FPS-B160 |
R&S?FPS-K91AC | R&S?FPS-K91 擴展至 IEEE802.11ac，需要R&S?FPS-K91 和 R&S?FPS-B160 |
R&S?FPS-K91P | R&S?FPS-K91 擴展至 IEEE802.11p，需要R&S?FPS-K91 |
通用 | |
型號 | 描述 |
R&S?FPS-K7 | 模擬調制分析（調幅/調頻/調相） |
R&S?FPS-K18 | 放大器測量 |
R&S?FPS-K18D | 直接 DPD 測量，需要 R&S?FPS-K18 |
R&S?FPS-K30 | 噪聲系數和增益測量 |
R&S?FPS-K40 | 相位噪聲測量 |
R&S?FPS-K70 | 矢量信號分析 |
雷達 | |
型號 | 描述 |
R&S?FPS-K6 | 脈沖測量 |
儀器安全 | |
型號 | 描述 |
R&S?FPS-K33 | 固態驅動器安全寫保護 |
電腦軟件 | |
電腦軟件 | |
型號 | 描述 |
R&S?VSE | 將羅德與施瓦茨強大的信號分析體驗和功能應用于電腦和云端 |
R&S?VSE-K6 | 脈沖測量應用 |
R&S?VSE-K7 | 模擬調制分析（調幅/調頻/調相），針對單載波的調幅/調頻/調相分析 |
R&S?VSE-K10 | GSM測量，GSM/EDGE/EDGE Evolution |
R&S?VSE-K60 | 瞬態測量，瞬態分析 |
R&S?VSE-K60C | 瞬態線性調頻測量，瞬態分析，需要 R&S?VSE-K60 |
R&S?VSE-K60H | 瞬態跳頻測量，瞬態分析，需要 R&S?VSE-K60 |
R&S?VSE-K70 | 矢量信號分析 |
R&S?VSE-K72 | 3GPP FDD 測量，WCDMA 信號分析 |
R&S?VSE-K91 | IEEE 802.11a/b/g 測量，WLAN 信號分析 |
R&S?VSE-K91N | IEEE 802.11n 測量，WLAN 信號分析 |
R&S?VSE-K91AC | IEEE 802.11ac 測量，WLAN 信號分析 |
R&S?VSE-K91AX | IEEE 802.11ax 測量，WLAN 信號分析 |
R&S?VSE-K96 | OFDM 信號分析 |
R&S?VSE-K100 | EUTRA/LTE FDD 上行鏈路和下行鏈路測量應用，LTE 信號分析 |
R&S?VSE-K102 | EUTRA/LTE advanced 和 MIMO（下行鏈路），LTE 信號分析 |
R&S?VSE-K104 | EUTRA/LTE TDD 上行鏈路和下行鏈路測量應用，LTE 信號分析 |
R&S?VSE-K106 | EUTRA/LTE，窄帶 IoT 分析 |
R&S?VSE-K144 | 5G NR 上行鏈路和下行鏈路測量應用 |
R&S?VSE-K544 | 使用 SnP 文件的用戶自定義頻率校正 |
R&S?FSPC | 加密狗許可證 |
R&S?VSE-SWM | 軟件維護 |
