| 產品名稱： | 外部前端 R&S?FExx |
|---|---|
| 產品型號： | R&S?FExx |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ?擴展信號分析儀和矢量信號發生器的頻率范圍 ?覆蓋的頻率范圍介于 24GHz 至 50GHz ?直接在被測設備上進行上變頻和下變頻，最大程度地減少了電纜損耗 ?增強測試裝置的性能 |

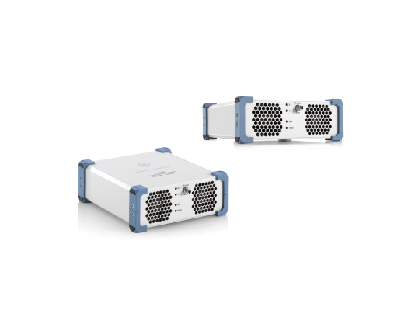

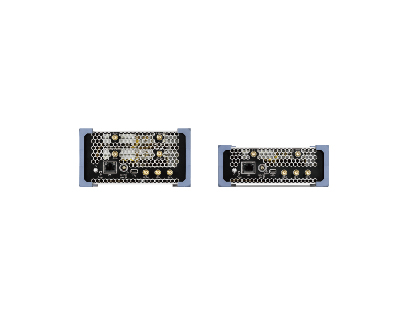

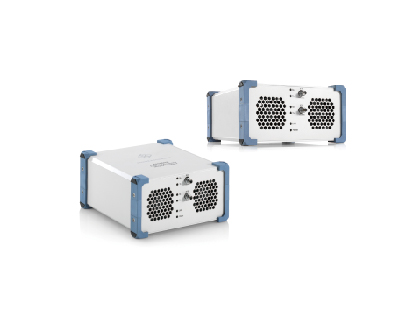

R&S?FExx 外部前端
設備連接處的信號生成和分析
R&S?FExx 外部前端將羅德與施瓦茨信號與頻譜分析儀和信號發生器的頻率范圍擴展至最高 50GHz。R&S?FExx 可以直接在被測設備上進行信號上變頻和下變頻。在 OTA 環境中，它能夠減少電纜損耗、提高靈敏度并為天線輸出更大的功率。
主要特點
?擴展信號分析儀和矢量信號發生器的頻率范圍
?覆蓋的頻率范圍介于 24GHz 至 50GHz
?直接在被測設備上進行上變頻和下變頻，最大程度地減少了電纜損耗
?增強測試裝置的性能
型號和主要參數
型號 | 頻率范圍 | 最大分析帶寬 | 收發模式 | 顯示平均噪聲電平（DANL） |
R&S?FE44S 外部前端 | 24GHz～44GHz | 1GHz | 收發 | -157dBm (typ.), 24 GHz ≤ f ≤ 36GHz |
R&S?FE50DTR 外部前端 | 36GHz～50GHz | 1GHz | 收發 | -153dBm (typ.), 43 GHz < f ≤ 49GHz |
特性和優點

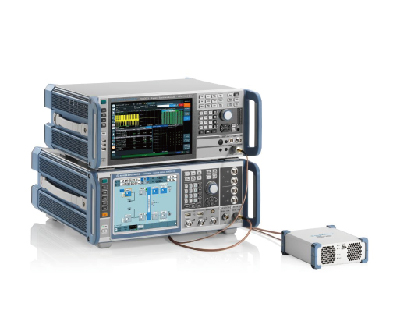

易于控制 —— 利用 R&S?FSV3000、R&S?SMM 和 R&S?SMW 固件進行集成和透明控制
R&S?FExx 前端可以通過 R&S?FSV3000、R&S?FSVA3000、R&S?SMM 和 R&S?SMW 固件完全控制。這樣手動和自動裝置均可保證使用透明且簡單。生產過程中生成的校準數據將自動應用，以實現較低的測量不確定度。
擴展頻率范圍以用于5G測試 —— 支持測試系統從 FR1 擴展到 FR2
隨著5G FR2日益普及，R&S?FExx 前端能夠擴展 R&S?FSV3000、R&S?FSVA3000、R&S?SMM 或 R&S?SMW 現有儀器中低頻FR1 裝置的頻率范圍，以可以覆蓋 3GPP FR2 頻率。
裝置具備出色的射頻性能 —— R&S?FExx 前端提供優異的發射和接收信號質量，是一款經濟高效的高性能解決方案
內置的高性能 R&S?FE44S VCO 相位噪聲非常低，可提供具有高保真度的信號。.
較寬范圍中的誤差矢量幅度 (EVM) 顯著低于 1% (-40dB)。發射端生成的信號具備相似的性能。
