| 產品名稱： | 信號與頻譜分析儀 R&S?FSV3000 |
|---|---|
| 產品型號： | R&S?FSV3000 |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 頻率10Hz到4GHz / 7.5 / 13.6 / 30 / 44 / 50GHz，使用外部諧波混頻器頻率可擴展至500GHz? 外部前端可將頻率范圍擴展至50GHz? 分析帶寬高達200MHz? 10kHz偏移(1GHz)時的SSB相位噪聲<-114dBc/1Hz |

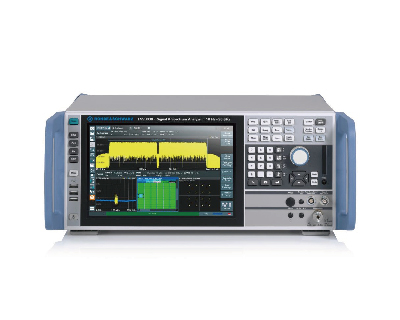

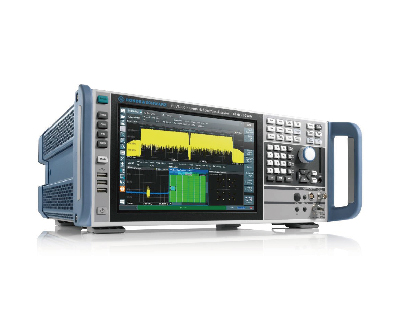

R&S?FSV3000 信號與頻譜分析儀
儀器設置簡單快捷，用戶可迅速獲取測量結果
R&S?FSV3000 信號與頻譜分析儀在即時設置復雜測量方面具有顯著優勢，可以一鍵進行測量，并通過基于事件的操作捕獲罕見事件，以及使用 SCPI 記錄器編寫簡單的腳本程序。此外，該分析儀還具有出色的測量速度，可實現高效生產。
主要特點
?頻率范圍從10Hz到4GHz / 7.5GHz / 13.6GHz / 30GHz / 44GHz / 50GHz
?使用外部諧波混頻器，頻率范圍擴展至500GHz
?外部前端可將頻率范圍擴展至50GHz，以實現最佳性能的信號分析
?分析帶寬高達200MHz
?10kHz偏移(1GHz)時的SSB相位噪聲<-114dBc/1Hz
?1GHz時的三階截距(TOI）：+18dBm(典型值)
?1GHz時的顯示平均噪聲電平(DANL)：-151dBm
?帶可選前置放大器的1GHz DANL：-165dBm
?準備好進行基于云的測試
?10Gbit/s LAN接口(可選)
?具有多點觸摸顯示器、SCPI記錄器和基于事件的操作的用戶界面
?多種模擬和數字信號分析選件，包括5G NR信號分析
型號
型號 | 頻率范圍 | 相位噪聲 | DANL(1GHz時) | 分析帶寬 |
R&S?FSV3004 | 10Hz～4GHz | < -114dBc (1Hz)（f = 1GHz，10kHz偏置，B710選件） | < -162dBm/Hz | 200MHz |
R&S?FSV3007 | 10Hz～7.5GHz | < -114dBc (1Hz)（f = 1GHz，10kHz偏置，B710選件） | < -162dBm/Hz | 200MHz |
R&S?FSV3013 | 10Hz～13.6GHz | < -114dBc (1Hz)（f = 1GHz，10kHz偏置，B710選件） | < -162dBm/Hz | 200MHz |
R&S?FSV3030 | 10Hz～30GHz | < -114dBc (1Hz)（f = 1GHz，10kHz偏置，B710選件） | < -162dBm/Hz | 200MHz |
R&S?FSV3044 | 10Hz～44GHz | < -114dBc (1Hz)（f = 1GHz，10kHz偏置，B710選件） | < -162dBm/Hz | 200MHz |
R&S?FSV3050 | 10Hz～50GHz | < -114dBc (1Hz)（f = 1GHz，10kHz偏置，B710選件） | < -162dBm/Hz | 200MHz |
特性與優點
高速分析 —— 快速測量，實現高效生產
自動生產組件、模塊和設備，需要進行頻譜測量和信號解調。R&S?FSV3000 信號與頻譜分析儀可迅速執行復雜測量。
增強型計算機功能選件提供四核 CPU 以加快數字信號解調。該選件還增添了內部 PCIe 3.0 總線系統以快速傳輸測量數據。在基于云的測試系統中，10Gbit/s LAN 接口選件可快速將 I/Q 數據傳輸至網絡。
鄰道泄漏比測量，基于FFT的鄰道泄漏比測量，速度遠超掃描測量。R&S?FSV3000還具有出色的動態范圍。
高級用戶界面 —— R&S?FSV3000信號與頻譜分析儀在即時設置復雜測量方面具有顯著優勢
R&S?FSV3000 設置簡單快捷，能夠迅速提供測量結果。
R&S?FSV3000特點：
?多點觸摸顯示屏
?SCPI 記錄器用于輕松編寫測試程序
?基于事件的操作可用于調試罕見的被測設備事件

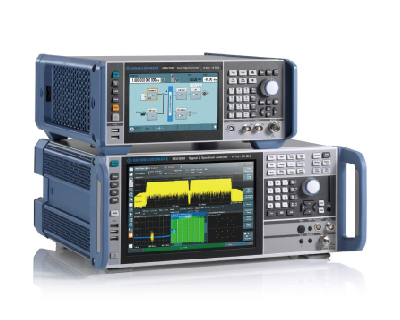

?通過直接訪問信號發生器設置智能地控制儀器
R&S?FSV3000基于事件的操作，簡單排查罕見的被測設備事件故障：從觸摸式下拉菜單中選擇限值線故障或屏幕截圖等事件。
為5G和其他無線標準作好準備 ——
R&S?FSV3000 信號與頻譜分析儀非常適用于在研發、系統測試、驗證和生產應用中分析無線通信信號。憑借200MHz分析帶寬，它可同時捕獲兩個相鄰的5G NR載波。使用專用的5G NR信號分析選件，分析28GHz條件下的100MHz載波時誤差矢量幅度低于1%。
R&S?FSV3000 信號與頻譜分析儀 —— 選件
硬件選件 | |
性能 | |
型號 | 描述 |
R&S?FSV3-B4 | OCXO 頻率參考 |
R&S?FSV3-B6 | 10Gbit/s LAN 接口（需要R&S?FSV3-B114） |
R&S?FSV3-B8E | 分辨率帶寬高達40MHz |
R&S?FSV3-B11 | YIG 預選器旁路 |
R&S?FSV3-B21 | 用于外部混頻器的本振/中頻接頭 |
R&S?FSV3-B25 | 電子衰減器，1dB 步長 |
R&S?FSV3-K703 | 1GHz 參考 |
R&S?FSV3-B114 | 增強型計算功能 |
R&S?FSV3-B710 | 適用于 FSV3004 的增強型性能 |
R&S?FSV3-B710 | 適用于 FSV3007 的增強型性能 |
R&S?FSV3-B710 | 適用于 FSV3013 的增強型性能 |
R&S?FSV3-B710 | 適用于 FSV3030 的增強型性能 |
R&S?FSV3-B710 | 適用于 FSV3044 的增強型性能 |
R&S?FSV3-B710 | 適用于 FSV3050 的增強型性能 |
前置放大器 | |
型號 | 描述 |
R&S?FSV3-B24 | 適用于 4GHz 和 7.5GHz 型號的射頻前置放大器 |
R&S?FSV3-B24 | 適用于 13.6GHz 型號的射頻前置放大器 |
R&S?FSV3-B24 | 適用于 30GHz 型號的射頻前置放大器 |
R&S?FSV3-B24 | 適用于 44GHz 型號的射頻前置放大器 |
R&S?FSV3-B24 | 適用于 50GHz 型號的射頻前置放大器 |
R&S?FSV3-B24 | 適用于 50GHz 型號的射頻前置放大器（限制出口） |
分析帶寬 | |
型號 | 描述 |
R&S?FSV3-B40 | 40MHz 分析帶寬 |
R&S?FSV3-B200 | 200MHz 分析帶寬 |
附件 | |
型號 | 描述 |
R&S?FSV3-B1 | 側手柄 |
R&S?FSV3-B3 | 音頻解調器 |
R&S?FSV3-B5 | 附加接口 |
R&S?FSV3-B5E | 附加接口 |
R&S?FSV3-B10 | 外部發生器控件 |
R&S?FSV3-B18 | 備用硬盤驅動器（需要R&S?FSV3-B20選件） |
R&S?FSV3-B20 | 可移動硬盤驅動器 |
R&S?FSV3-B28V | 通過BNC的噪聲源控制 |
測量應用選件 | |
蜂窩系統 | |
型號 | 描述 |
R&S?FSV3-K10 | GSM / EDGE / EDGE Evolution / VAMOS 測量 |
R&S?FSV3-K72 | 3GPP FDD (WCDMA) 基站測量（包括HSDPA 和 HSDPA+） |
R&S?FSV3-K73 | 3GPP FDD (WCDMA) 移動臺測量（包括HSUPA 和 HSUPA+） |
R&S?FSV3-K100 | EUTRA / LTE FDD 基站測量 |
R&S?FSV3-K101 | EUTRA / LTE FDD 用戶設備測量 |
R&S?FSV3-K102 | EUTRA / LTE 基站 MIMO 測量（需要R&S?FSV3-K100 或 R&S?FSV3-K104選件） |
R&S?FSV3-K103 | EUTRA/LTE Advanced 上行鏈路測量（需要R&S?FSV3-K101 或 R&S?FSV3-K105選件） |
R&S?FSV3-K104 | EUTRA/LTE TDD 基站測量 |
R&S?FSV3-K105 | EUTRA/LTE TDD 上行鏈路測量 |
R&S?FSV3-K106 | EUTRA/LTE NB-IoT 下行鏈路測量 |
R&S?FSV3-K144 | 3GPP 5G-NR 下行鏈路測量 |
R&S?FSV3-K147 | 3GPP 5G-NR 下行鏈路鄰道泄漏比/頻譜發射模板/誤差矢量幅度組合測量（需要R&S?FSV3-K144選件） |
R&S?FSV3-K145 | 3GPP 5G-NR 上行鏈路測量 |
R&S?FSV3-K148 | 針對上行鏈路/下行鏈路的 5G NR 第16版擴展（需要FSV3-K144 或 FSV3-K145選件） |
R&S?FSV3-K171 | 5G NR Rel.17 UL/DL擴展（需要R&S?FSV3-K148和R&S?FSV3-K144或R&S?FS V3-K145選項） |
無線 | |
型號 | 描述 |
R&S?FSV3-K91 | WLAN 802.11a/b/g測量 |
R&S?FSV3-K91N | WLAN 802.11n測量（需要R&S?FSV3-K91選件） |
R&S?FSV3-K91AC | WLAN 802.11ac測量（需要R&S?FSV3-K91選件） |
R&S?FSV3-K91AX | WLAN 802.11ax測量（需要R&S?FSV3-K91選件） |
R&S?FSV3-K91P | WLAN 802.11p測量（需要R&S?FSV3-K91選件） |
R&S?FSV3-K91BE | WLAN 802.11be測量（需要R&S?FSV3-K91選件） |
通用 | |
型號 | 描述 |
R&S?FSV3-K7 | 調幅 / 調頻 / 調相模擬調制分析 |
R&S?FSV3-K9 | 功率探頭支持 |
R&S?FSV3-K18 | 放大器測量 |
R&S?FSV3-K18D | 直接DPD測量（需要R&S?FSV3-K18選件） |
R&S?FSV3-K18F | 頻率響應測量（需要R&S?FSV3-K18選件） |
R&S?FSV3-K18M | 記憶多項式DPD（需要R&S?FSV3-K18 和 R&S?FSV3-K18D選件） |
R&S?FSV3-K30 | 噪聲系數和增益測量 |
R&S?FSV3-K40 | 相位噪聲測量 |
R&S?FSV3-K54 | EMI測量 |
R&S?FSV3-K54C | 適用于FSC3-K54的CISPR校準 |
R&S?FSV3-K70 | 矢量信號分析 |
R&S?FSV3-K70M | 多調制分析（需要R&S?FSV3-K70選件） |
R&S?FSV3-K70P | PRBS誤碼率測量（需要R&S?FSV3-K70選件） |
R&S?FSV3-K544 | 使用SnP文件的用戶自定義頻率校正 |
R&S?FSV3-K553 | 外部前端控制 |
雷達 | |
型號 | 描述 |
R&S?FSV3-K6 | 脈沖測量 |
R&S?FSV3-K60 | 瞬態測量 |
R&S?FSV3-K60C | 瞬態線性調頻測量（需要R&S?FSV3-K60 選件） |
R&S?FSV3-K60H | 瞬態跳頻測量（需要R&S?FSV3-K60 選件） |
儀器安全 | |
型號 | 描述 |
R&S?FSV3-B33 | USB 大容量存儲器寫保護 |
R&S?FSV3-K33 | 固態驅動器安全寫保護 |
健康與使用 | |
型號 | 描述 |
R&S?FSV3-K980 | 健康與使用監控服務 |
電腦軟件 | |
電腦軟件 | |
型號 | 描述 |
R&S?VSE | 將羅德與施瓦茨強大的信號分析體驗和功能應用于電腦和云端 |
R&S?VSE | |
R&S?VSE-K91AX | IEEE 802.11ax測量，WLAN 信號分析 |
R&S?FSPC | 許可證加密狗 |
R&S?FSPC-FL | 浮動許可加密狗 |
R&S?VSE-SWM | 軟件維護 |
通用 | |
型號 | 描述 |
R&S?VSE-K7 | 模擬調制分析（調幅/調頻/調相），針對單載波的調幅/調頻/調相分析 |
R&S?VSE-K70 | 矢量信號分析 |
R&S?VSE-K96 | OFDM 信號分析 |
R&S?VSE-K544 | 使用 SnP 文件的用戶自定義頻率校正 |
R&S?VSE-K18 | 放大器測量 |
R&S?VSE-K18F | 頻率響應測量 |
R&S?VSE-K18D | 直接 DPD 測量 |
R&S?VSE-K18M | 記憶多項式 DPD |
R&S?VSE-K70M | 多調制分析，需要R&S?VSE-K70選件 |
R&S?VSE-K70P | PRBS 誤碼率測量，需要R&S?VSE-K70選件 |
蜂窩系統 | |
型號 | 描述 |
R&S?VSE-K10 | GSM 測量，GSM/EDGE/EDGE Evolution |
R&S?VSE-K72 | 3GPP FDD 測量，WCDMA 信號分析 |
R&S?VSE-K100 | EUTRA/LTE FDD 上行鏈路和下行鏈路測量應用，LTE 信號分析 |
R&S?VSE-K102 | EUTRA/LTE advanced 和 MIMO（下行鏈路），LTE 信號分析 |
R&S?VSE-K104 | EUTRA/LTE TDD 上行鏈路和下行鏈路測量應用，LTE 信號分析 |
R&S?VSE-K106 | EUTRA/LTE，窄帶 IoT 分析 |
R&S?VSE-K144 | 5G NR 上行鏈路和下行鏈路測量應用 |
R&S?VSE-K175 | O-RAN 測量 |
雷達 | |
型號 | 描述 |
R&S?VSE-K6 | 脈沖測量應用 |
R&S?VSE-K60 | 瞬態測量，瞬態分析 |
R&S?VSE-K60C | 瞬態線性調頻測量，瞬態分析，需要 R&S?VSE-K60 |
R&S?VSE-K60H | 瞬態跳頻測量，瞬態分析，需要 R&S?VSE-K60 |
無線 | |
型號 | 描述 |
R&S?VSE-K91 | IEEE 802.11a/b/g 測量，WLAN 信號分析 |
R&S?VSE-K91P | IEEE 802.11p 測量，WLAN 信號分析 |
R&S?VSE-K91N | IEEE 802.11n 測量，WLAN 信號分析 |
R&S?VSE-K91AC | IEEE 802.11ac 測量，WLAN 信號分析 |
推薦附件 | |
噪聲源 | |
型號 | 描述 |
R&S?FS-SNS18 | 智能噪聲源，10MHz～18GHz |
R&S?FS-SNS26 | 智能噪聲源，10MHz～26.5GHz |
R&S?FS-SNS40 | 智能噪聲源，100MHz～40GHz |
R&S?FS-SNS55 | 智能噪聲源，100MHz～55GHz |
