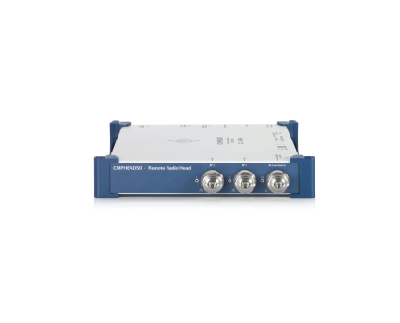

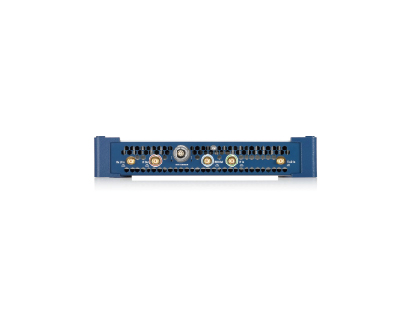

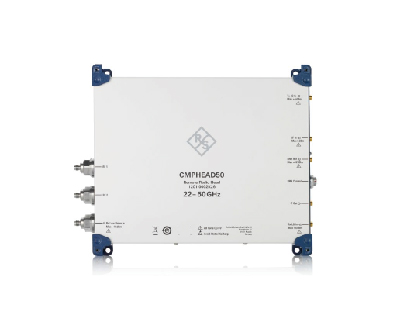

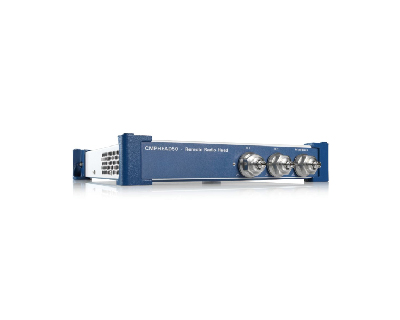

R&S?CMPHEAD50  遠程寬帶無線電前端

用于非信令應用的高性能毫米波轉換器

更大的動態范圍、全頻率覆蓋和出色的EVM性能

R&S?CMPHEAD50是唯一一款支持五毫米波頻段雙向測試的遠程無線電前端，帶有一套硬件和EVM放大器端口。它將R&S?CMP200無線電通信測試儀擴展到頻率范圍2（FR2/FR2-1）。改進的性能確保了測試下一代FR2射頻設計的最佳精度——從早期開發到最終認證和法規遵從性。使用Rohde&Schwarz最新的最先進測量解決方案，自信地進行測試，確保射頻性能。

主要特點

?全頻率范圍從21.84GHz到50.2GHz

?具有超靈敏RX端口的寬動態范圍

?在TX和RX中實現最佳RF質量的雙LO

?用于提升EVM的外部本地振蕩器輸入端口

?集成毫米波射頻開關矩陣

射頻特性

?頻率范圍21.84GHz至50.20GHz

?頻率分辨率<0.1Hz

?RF輸出功率高達+25dBm

?輸出電平分辨率0.1dB

?5G NR FR2信號的EVM高達-46dB/0.5%

特性和優點

全頻率范圍從21.84GHz到50.2GHz ——

領先的多頻段功能

R&S?CMPHEAD50是唯一一款支持FR2-1中所有3GPP頻段的RRH，結合RX和TX的單獨外部本地振蕩器（LO）輸入。

具有低噪聲RX端口的寬動態范圍 ——

針對低功率級別進行了優化

標準TX和RX端口已經在各種功率級別上具有令人印象深刻的EVM性能，但新的低噪聲RX端口將靈敏度提高到了一個全新的水平。

雙LO和外部LO端口 ——

在TX和RX方向獲得最佳RF性能

下行鏈路和上行鏈路路徑都使用單獨的本地振蕩器，以確保TX和RX方向上的最佳RF信號質量。R&S?CMPHEAD50是唯一一款用于全UE測試的RRH，它支持FR2-1中的所有3GPP頻帶，并結合用于RX和TX的單獨外部本地振蕩器（LO）輸入。這使得EVM性能能夠進一步提高，用于尖端RF測量。
