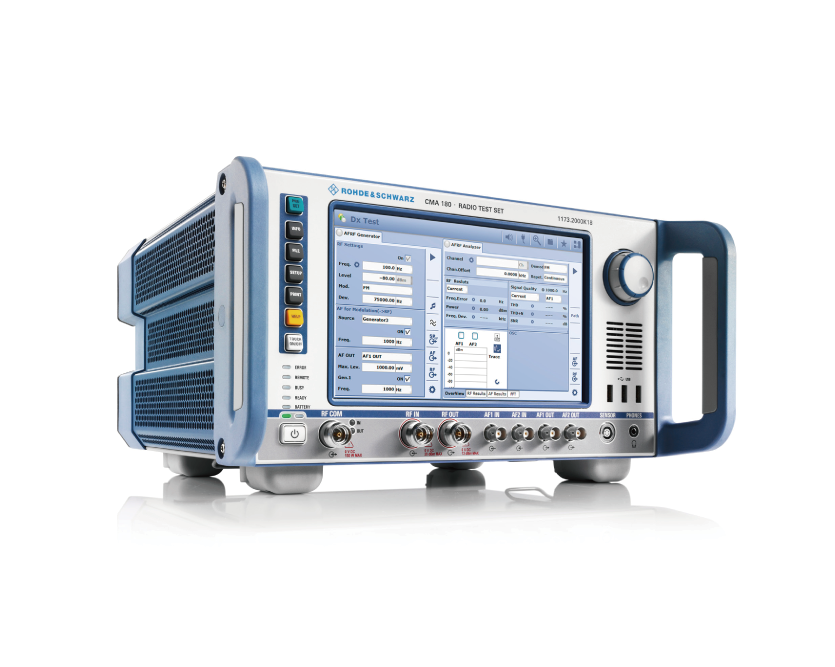

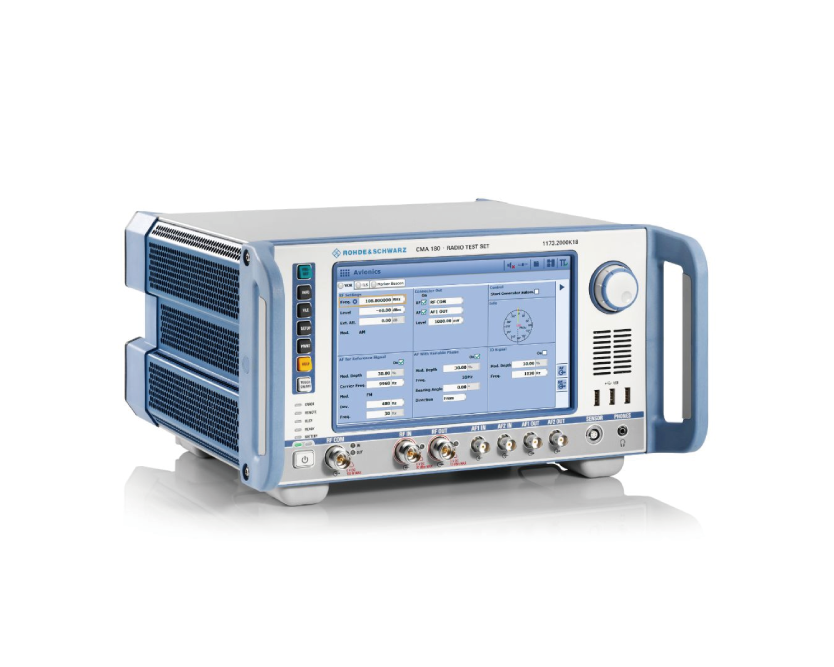

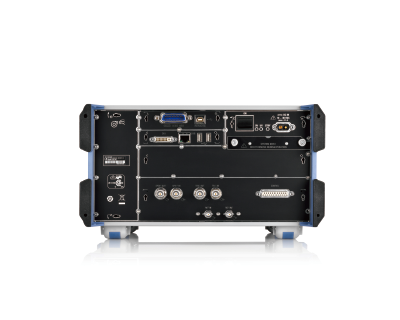

R&S?CMA180  無線電測試裝置

R&S?CMA180的頻率范圍介于100kHz至3GHz，非常適合測試所有常見的模擬和數字無線電系統。R&S?CMA180提供最高150W輸入電平。R&S?CMA180內置多種功能，能夠靈活地切換音頻和射頻路徑，可以滿足各種測試要求。用戶可以根據應用情況配置內部發生器、外部音頻源、濾波器和測量。對于預定義的接收機、發射機和雙工測試，射頻和音頻路徑已預先配置。這可以節省時間，避免執行標準測試用例時出現配置錯誤。

主要特點

?頻率范圍：0.1MHz至3GHz

?數字標準：DMR、P25、NXDN、TETRA、POCSAG、Zigbee

?模擬測試：AM、FM、PM、SSB、CW

?航空電子：ILS、VOR、MB發生器，提供VOIP ED-137B/C支持

?I/Q記錄和回放

特性與優點

通用全面的射頻測量 —— 掃描頻譜分析儀和跟蹤源

R&S?CMA180內置掃描頻譜分析儀。此通用分析儀具備豐富的配置選件，可以測試各類被測設備。頻譜分析儀具備兩種操作模式：全跨度和用戶自定義跨度。零跨度模式支持時域分析。與觸發機制相結合，可顯示瞬態變化。內置跟蹤源便于輕松確定射頻組件的頻率響應。

公共安全和LTE測試 —— 數字接收機和發射機測量

R&S?CMA180可以針對數字無線電標準生成測試信號。信號成分可經配置以滿足測試要求。例如，信號可以攜帶音頻測試音或偽隨機位序列 (PRBS)。儀器具備簡潔直觀的圖形用戶界面，可用于配置DMR 顏色代碼等信令參數，便于輕松執行DMR、NXDN、APCO P25和dPMR等數字標準的接收機測試。

集成式矢量信號分析儀可解調數字信號并提供相應結果，包括眼圖、符號分布以及頻率偏差和誤差矢量幅度等標量值。因此，R&S?CMA180可以分析多種數字信號。用戶只需選擇待測標準，測試裝置將自動設置所需的分析儀參數。R&S?CMA180支持DMR、dPMR、NXDN、APCO P25、TETRA和LTE。只需按下按鈕，即可執行數字和模擬測量。測試裝置顯示結果概覽，并在圖表中展示詳細結果。

測試自動化和調諧  ——

R&S?CMArun可用于控制測試序列。此軟件的圖形用戶界面可用于編寫測試序列程序。用戶可以按特定序列配置和安排各項設置和測量任務。序列、循環和條件查詢有助于用戶輕松創建和執行復雜的測試序列。所有設置和測量值將被記錄、匯總并存儲在報告中。對于涉及限值的測量任務，可以顯示合格或不合格指示。 用戶無需進行配置，只需按下按鈕，R&S?CMA180即可全面調諧L3Harris電臺（XL-200P/M、XL-185P/M、XG-100M）的FM、APCO P25和LTE功能

便攜式 ——

R&S?CMA180可配備110V至250V交流電源或10V至30V直流電源以進行操作。配備直流電源時，R&S?CMA180也可通過車載電源進行供電。直流電源可連接至外部交直流轉換器以使用110V至250V 交流電運作。借助可選電池盒，配備直流電源的R&S?CMA180可提供一流的移動性，并可用作便攜式測試儀以直接連接到被測設備。

航空電子測試 —— ILS、VOR信標臺和VoIP

R&S?CMA180提供出色的信號質量，是一款適用于機載應用的多功能無線電測試儀。R&S?CMA180 可以分析飛機著陸系統的ILS、VOR和信標臺信號以及機載電臺信號。配備電池和天線的 R&S?CMA180可作為單機式儀器，非常適合飛機維護任務。R&S?CMA180集成符合EUROCAE ED-137B/C標準的VoIP發生器和分析儀。VoIP接口全面集成到R&S?CMA180。
