R&S?CMX500  無線電通信測試儀

5G 一體化信令測試解決方案

R&S?CMX500無線電通信測試儀是一款面向未來的5G NR測試解決方案，采用直觀靈活的Web用戶界面R&S?CMsquares。R&S?CMsquares支持手動交互式操作和自動程序控制測試協議，并具備適用于所有信令用例的獨特模塊，是一款大有助益的軟件解決方案。這些用例包括研發設計階段、端到端應用測試、生產和一致性測試。解決方案針對所有5G NR測試設備采用單一平臺策略，在5G設備生產的所有階段創建統一的信令和非信令測試環境。

主要特點

?一臺儀器支持LTE、最高8GHz 5G FR1頻率范圍和最高50GHz FR2毫米波頻率范圍

?支持5G獨立模式/非獨立模式

?支持多種當前和未來的LTE和5G 3GPP頻段組合

?面向未來的模塊化、可擴展硬件架構

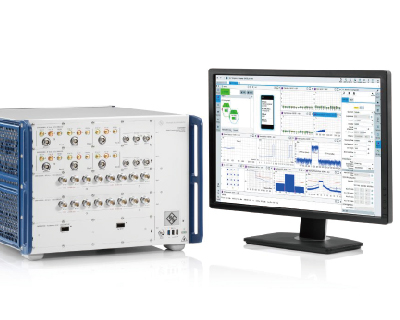

?基于Web的CMsquares用戶界面，適用于射頻、功能性、應用和協議測試

特性與優點

射頻參數測試（發射和接收） —— 使用R&S?CMX500無線電通信測試儀全面測量設備的射頻特性

只有使用具備一流收發特性的設備，才能通過空中接口實現高性能數據傳輸。在 5G FR1和FR2頻率范圍內，這需要執行重要的射頻發射機測量（例如調制、質量、發射功率和頻譜參數測量）和接收機測量（例如誤塊率 (BLER) 測量）。3GPP TS38.521第6節和第7節規定了廣泛的發射機 (TX) 和接收機 (RX) 測量測試用例。這些現成的用例包含在序列器中并可運行。R&S?CMX500具備連接平臺功能和多種性能，提供以下多種直觀的解決方案

?使用R&S?CMsquares靈活進行射頻開發測試

?使用 R&S?CONTEST 進行全自動化一致性測試

?針對獨立和非獨立模式的 3GPP 測試用例

?3GPP MIMO 收發測量

?衰落條件下的接收機性能測量

?LTE和5G載波聚合綜合測量

?借助用于 R&S?CMX 和 R&S?CMP200 無線電通信測試儀的相同 SCPI 命令輕松用于生產應用

數據吞吐量 —— 快速簡單的應用測試

為了主動測量5G可實現的最大吞吐量，iPerf工具生成流量以用于監測不同層的數據率。此外，集成式文件傳輸協議(FTP)服務器支持FTP上傳和下載吞吐量測試。移動設備可實現的數據率是一個基礎且重要的設備特性，取決于相關接口的容量。R&S?CMX500提供強大的IP分析和協議統計測量功能，能夠有效監測應用使用的互聯網通信通道。

協議測試 —— 研發和一致性階段全面進行信令協議測試
R&S?CMX500提供綜合全面的工具，能夠在移動設備的整個開發周期進行信令測試。它為開發人員提供具備無線接入模擬功能的無線設備，是根據3GPP標準進行信令測試的理想測試儀器。

音視頻測試 —— 確保非凡性能，以實現出色的用戶體驗

R&S?CMX500無線電通信測試儀還支持 5G音視頻測試應用。解決方案配備統一的R&S?CMsquares 測試軟件，提供所有必要技術以在獨立和非獨立模式下執行VoLTE和VoNR音頻測量以及ViLTE和ViNR視頻測量。集成式IP多媒體子系統 (IMS) 服務器能夠與外部音頻分析儀在IP轉發模式下執行內部環回測試和音頻質量測試。

5G端到端應用測試 —— 利用集成式應用測試解決方案簡化測試裝置

應用層和IP層是5G架構的最高層，并利用互聯網協議實現功能和重要的關鍵性能指標。這些層的驗證測試即為（端到端）應用測試。R&S?CMX500具備以下應用測試性能

?高性能

?集成式 Web、FTP、DNS 和 IMS 服務器

?Ping 延遲和吞吐量測量功能

?數據包捕獲

?IPv4 和 IPv6 連接性能

?保證可重復、可比較的測試結果

R&S?CM360° Field-to-Lab for 5G —— 將現場記錄的移動網絡配置導入實驗室

R&S?CM360° Field-to-Lab for 5G支持用戶將在現場試驗或路測中記錄的移動網絡配置導入實驗室操作。這款虛擬路測解決方案便于用戶在實驗室輕松分析現場記錄、深入分析問題范圍并重建現場環境，以便盡量節省時間，更好地使用R&S?CMX500重現問題。
