R&S?NRPxxS/SN/SN-V  三通道二極管功率探頭

USB及LAN功率探頭

快速準確，具有針對連續波和調制信號的多重測量功能

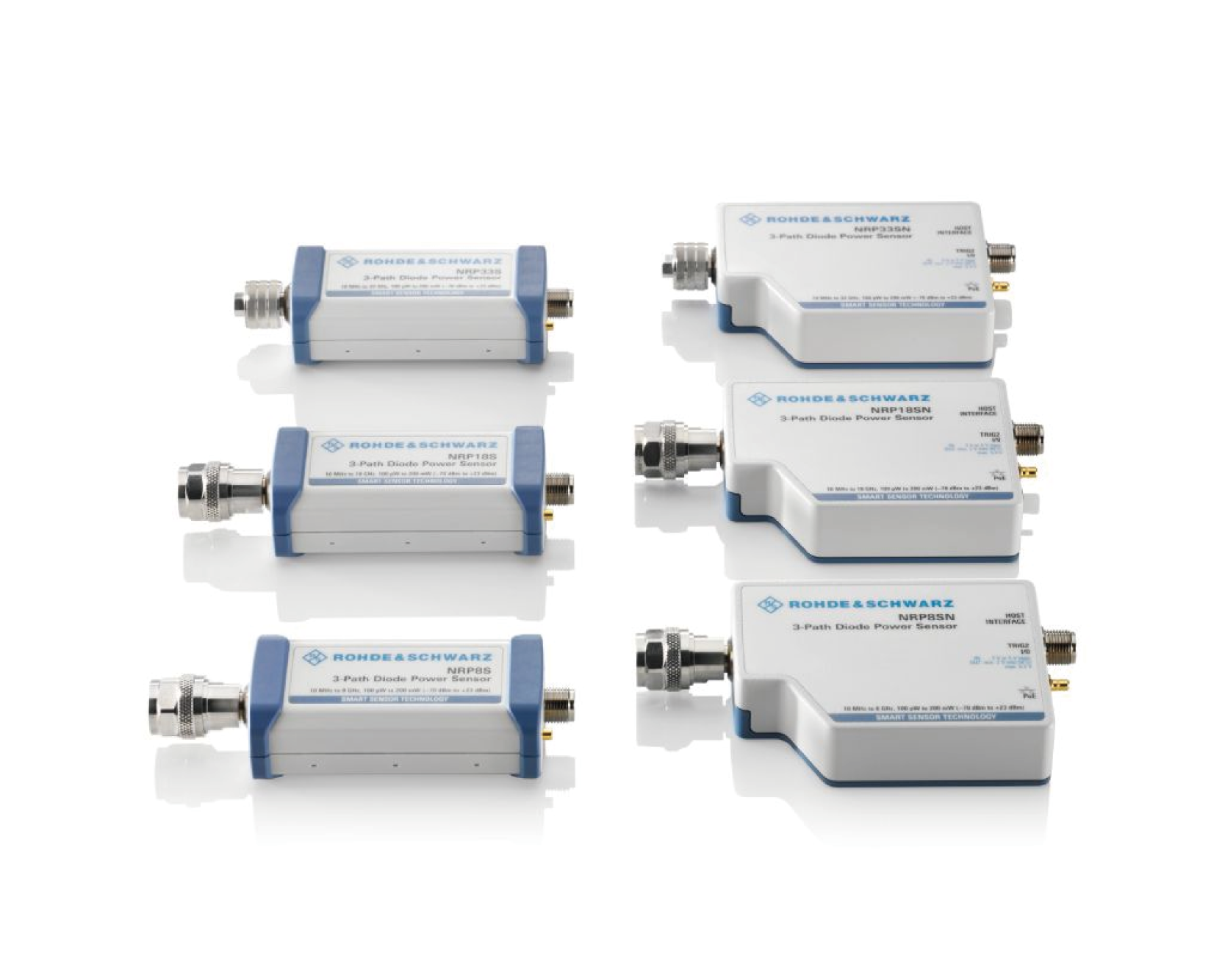

R&S?NRPxxS/SN功率探頭使用三路分開的二極管通道，每個通道都在最佳檢波器范圍內操作。因此，不管調制類型如何，都可以高度精確地確定平均功率。測量結果不易受干擾信號或諧波的影響。R&S?NRPxxS/SN功率探頭的操作方式與熱功率探頭相似，但速度要快得多。此類功率探頭提供高達93dB 的動態范圍，測量下限為-70dBm。

主要特點

?快而準確地測量連續波及調制信號的功率

?100,000讀數/秒

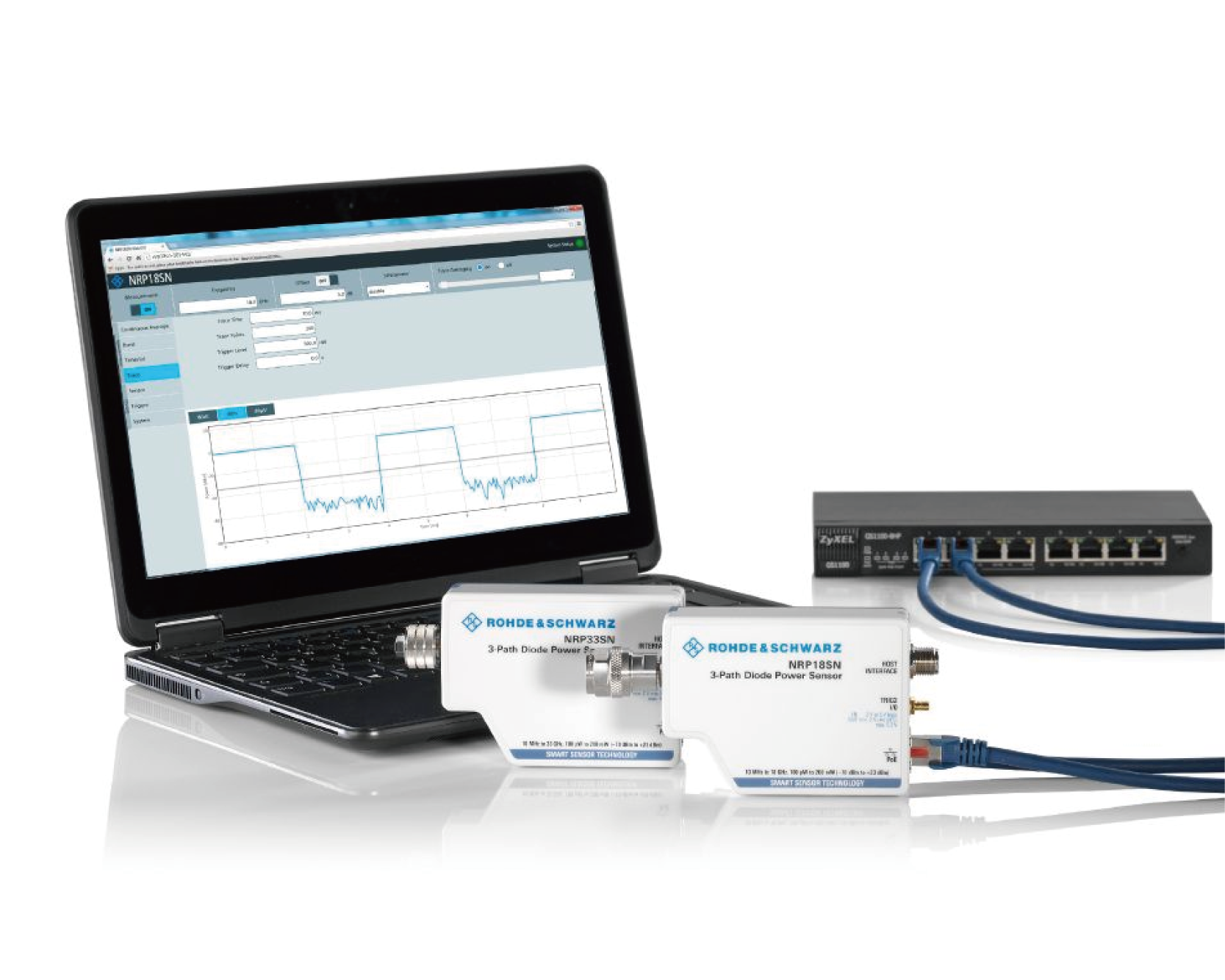

?通過LAN以及USB控制和監測

?適合高功率應用的探頭

?使用R&S?NRX基本單元靈活操作

特性與優點

通用功率探頭 —— 多種應用的理想解決方案

三通道二極管功率探頭適用于各種應用，因為它們支持連續平均、突發平均、時隙平均、時間門平均和跡線測量。該探頭性能卓越、測量速度和精度高，可以用于對無線信號(例如GSM和3GPP)以及高帶寬信號(例如 LTE、LTE-Advanced或5G)進行精確的平均功率測量。

93dB動態范圍 —— 經過改進的三通道理念

R&S?NRPxxS(N) 功率探頭使用三路分開的二極管通道，每個通道都在最佳檢波器范圍內操作。不管調制類型如何，都可以高度精確地確定平均功率。測量結果不易受干擾信號或諧波的影響。R&S?NRPxxS(N) 功率探頭的操作方式與熱功率探頭相似，但速度要快得多，并具有高達93dB的動態范圍。

無與倫比的測量速度與精度 —— 甚至可用于-70dBm低電平條件

為了提高低電平條件下的測量精度，需要對多個測量值取平均值。雖然平均功能可降低噪聲分量，但也會降低測量速度。因此，R&S?NRPxxS(N) 功率探頭在設計時充分考慮了極低測量噪聲。
R&S?NRPxxS(N) 功率探頭能夠以當前市場上一流的速度和精度執行低至-70dBm的測量。

全新快速模式 —— 測量時間不受限制，每秒最多可執行100,000次測量

在快速連續平均模式下，R&S?NRPxxS(N)功率探頭每秒可觸發100,000次測量，最短觸發重復時間為100μs，并且不會丟失任何測量值。探頭使用緩存模式實現此測量速度。在緩存模式下，所有測量數據存儲于探頭內部，并通過一個資源塊傳輸至探頭主機。R&S?NRPxxS(N)探頭能夠執行全新快速模式，并且沒有時間限制！

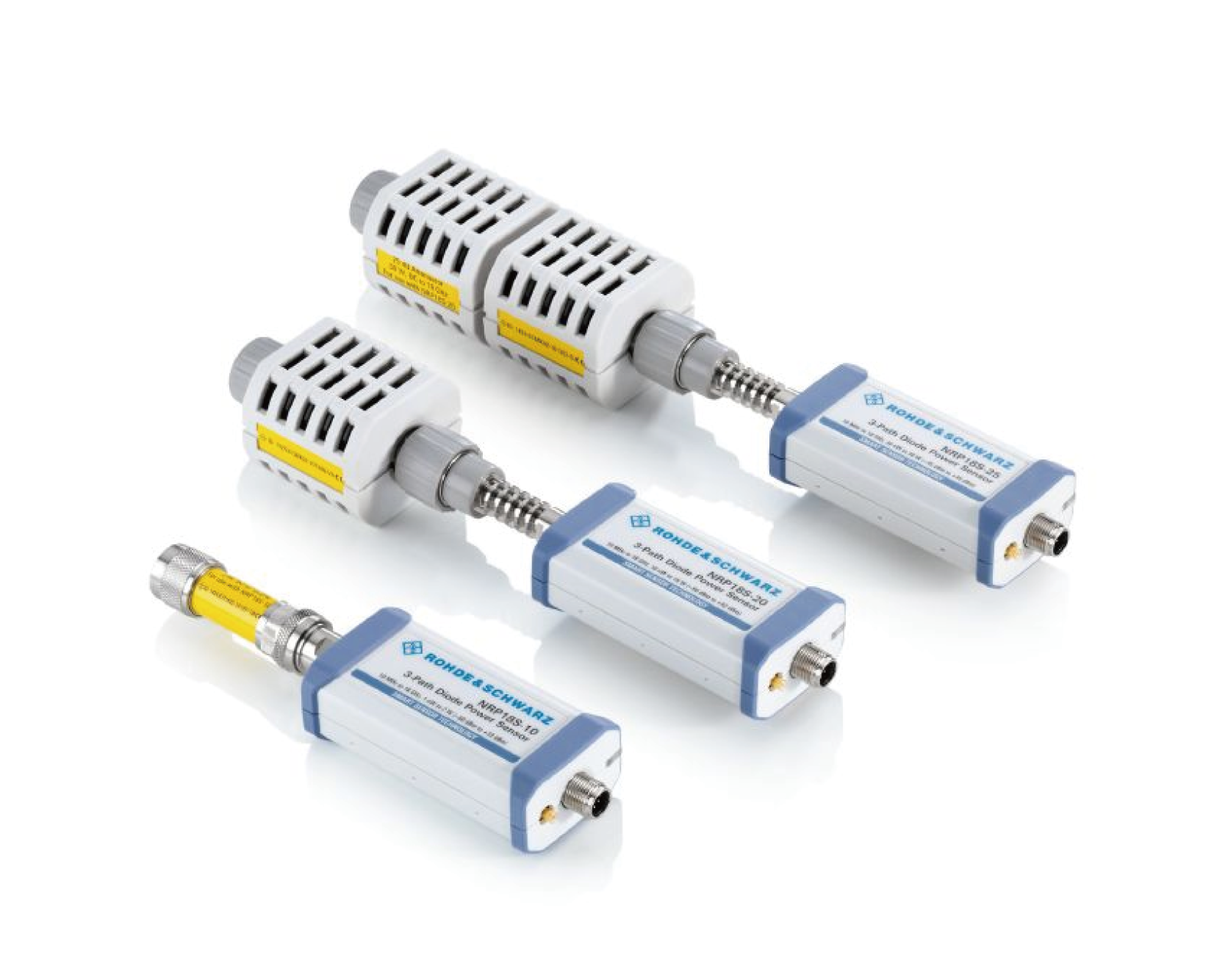

適合高功率應用的探頭 —— 執行最高30W的功率測量

R&S?NRP18S-10、R&S?NRP18S-20和R&S?NRP18S-25 大功率三通道二極管功率探頭包括 R&S?NRP18S和10/20/25dB上行衰減器。它們可測量高達2W、15W和30W的功率。在結合衰減器使用的時候，探頭和衰減器之間的失配誤差可以自動修正。衰減器的S參數在生產時就確定并存儲于探頭中。

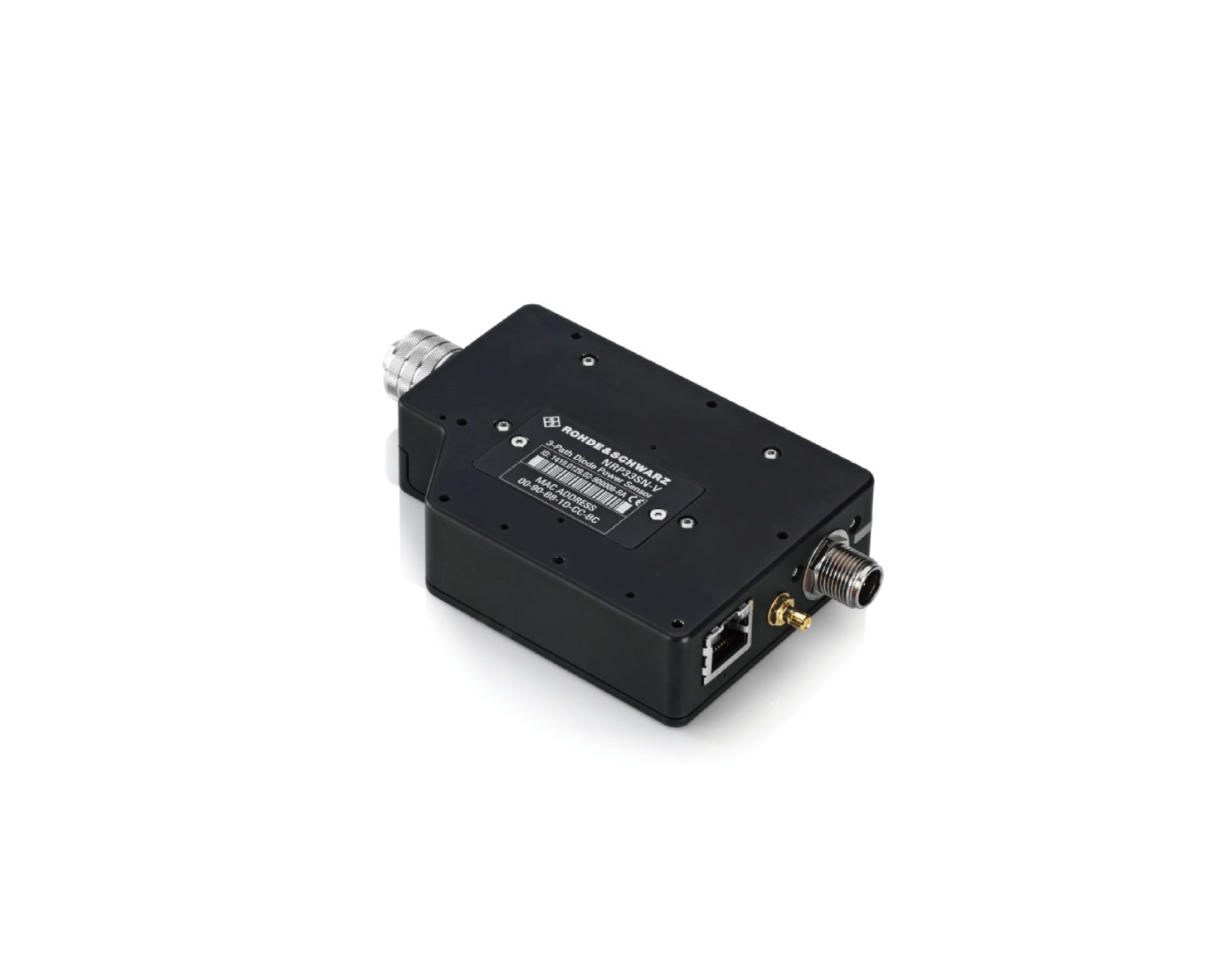

適用于TVAC的三通道二極管功率探頭 —— 專門設計用于熱真空(TVAC)腔

適用于TVAC的R&S?NRPxxSN-V功率探頭的頻率范圍高達67GHz，專用于衛星通信應用。生產時，所有組件均在真空腔中進行烘烤，最大限度地進行除氣操作。功率探頭具備LAN功能，因此可在真空腔外部方便地控制和監控探頭；外殼上的通風孔可確保壓力均衡。

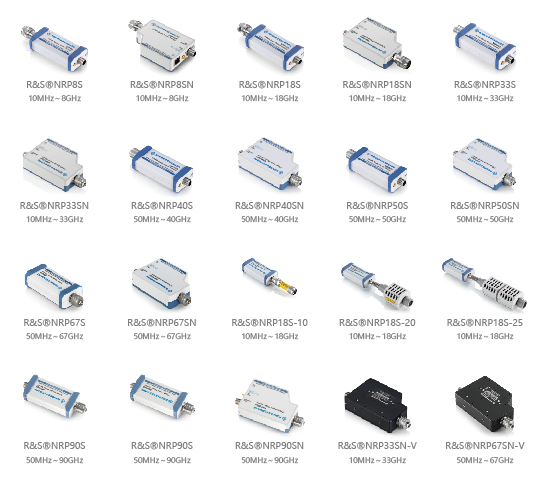

型號與主要參數
