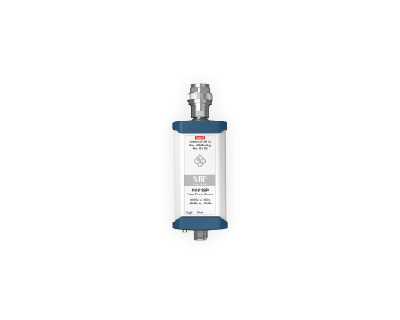

R&S?NRPxxP  脈沖功率探頭

雷達應用的理想功率傳感器

R&S?NRPxxP脈沖功率探頭是雷達應用的理想選擇。必須在開發過程中或安裝和維護期間測量脈沖特性和輸出功率。在雷達系統和雷達部件的生產中需要類似的測量。最大視頻帶寬為30MHz，上升/下降時間<13ns，這意味著探頭可以測量短至50ns的脈沖寬度。自動確定關鍵脈沖參數，以便更簡單地測量，并有助于防止操作錯誤。通過增加采樣率，用于重復信號的高分辨率模式可以顯示強烈放大的信號部分。

主要特點

?卓越的動態范圍和精度

?高分辨率模式

?最高測量速度

?自動脈沖分析

?統計分析

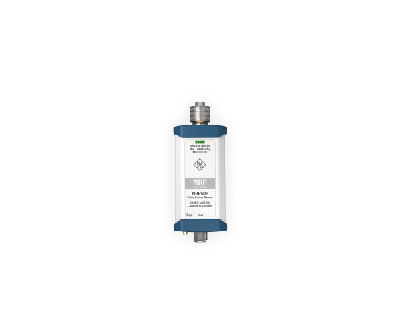

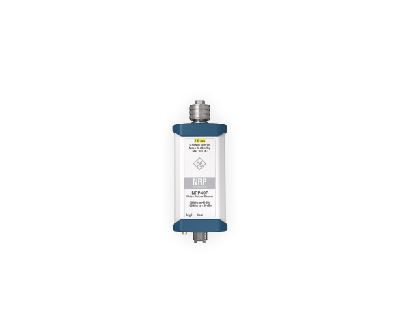

可用型號

 特性與優點

高分辨率模式 —— 時間分辨率高達100ps

一些應用需要顯示信號放大的部分，如脈沖的上升沿。跡線模式下的圖形顯示具有12.5ns 的分辨率，為了提升顯示效果，需要高密度的采樣點。重復信號的等效時間采樣可以實現100ps的時間分辨率。

自動脈沖分析 —— 理想的R&S?NRX

自動脈沖分析有助于測量重要的脈沖參數，無需使用標記進行復雜的測量。脈沖形狀的變化立即被考慮到測量結果中。

?時間參數：上升/下降時間、開始/停止時間、脈沖寬度、占空比、脈沖周期、脈沖關閉時間

?電平參數：脈沖頂部、脈沖底部、峰值、平均值、最小值、過沖（正和負）

雷達應用的理想選擇 —— 分析脈沖和調制信號

R&S?NRPxxP脈沖功率探頭非常適合分析脈沖和/或調制信號。該探頭具有80Msample/s的高采樣率，能夠以12.5ns的時間分辨率重構雷達脈沖的功率包絡。探頭具有自動脈沖分析功能，能夠自動測量15項重要的脈沖參數，進而顯著簡化并加快測試。

統計分析 —— 振幅分布的統計分析

R&S?NRPxxP脈沖功率探頭允許對類噪聲信號進行幅度分布的統計分析，以確定關鍵參數，例如峰值包絡功率、平均功率和峰均功率比。R&S?NRP-Z8x寬帶功率探頭在全視頻帶寬下測量CCDF、CDF或PDF，進行一百萬次采樣的時間小于25ms。

觸發發送模式 —— 帶有基本單元或R&S?NRP-Z5

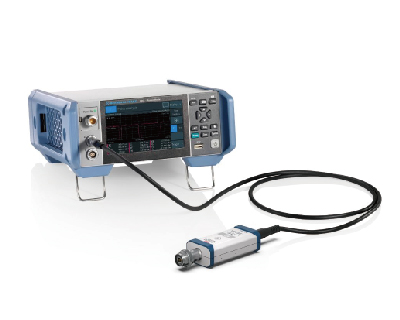

R&S?NRPxxP脈沖功率探頭與R&S?NRX基本單元或R&S?NR P-Z5探頭集線器相結合，R&S?NRPxxP脈沖功率探頭可以用作觸發源使用。在觸發主控模式下，觸發信號由功率探頭內部測量的信號得到，并傳遞給基本單元或探頭集線器作進一步使用。使用該觸發信號可以外部觸發其他所有連接的探頭。
