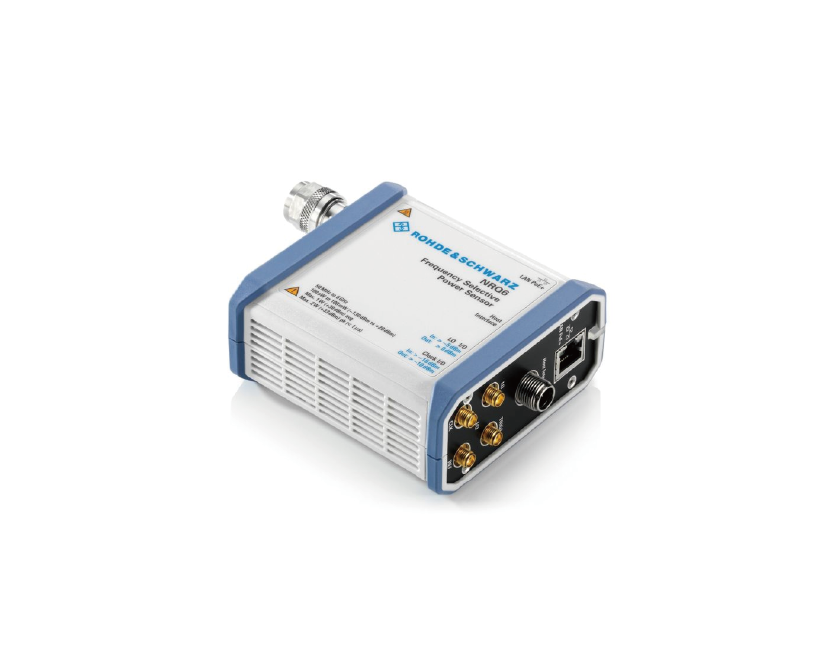

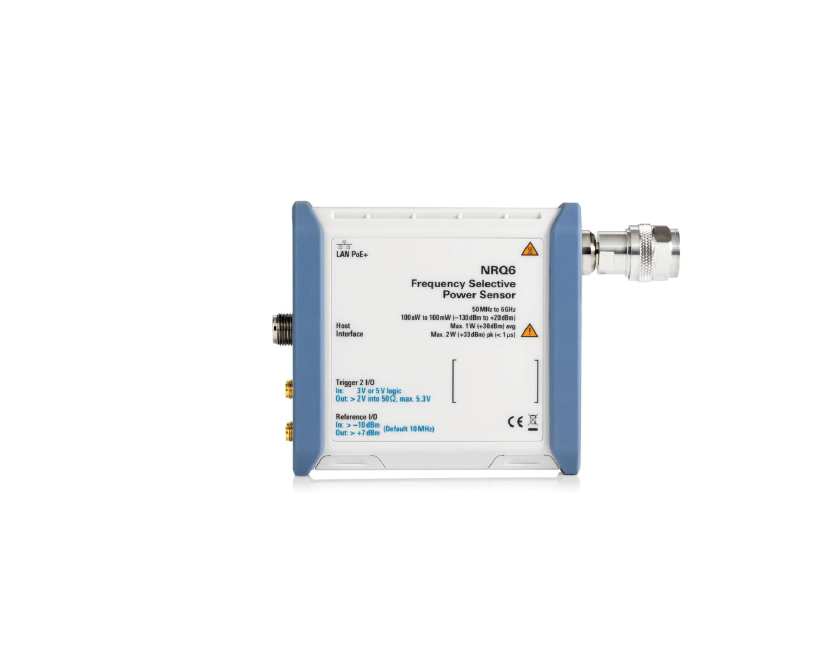

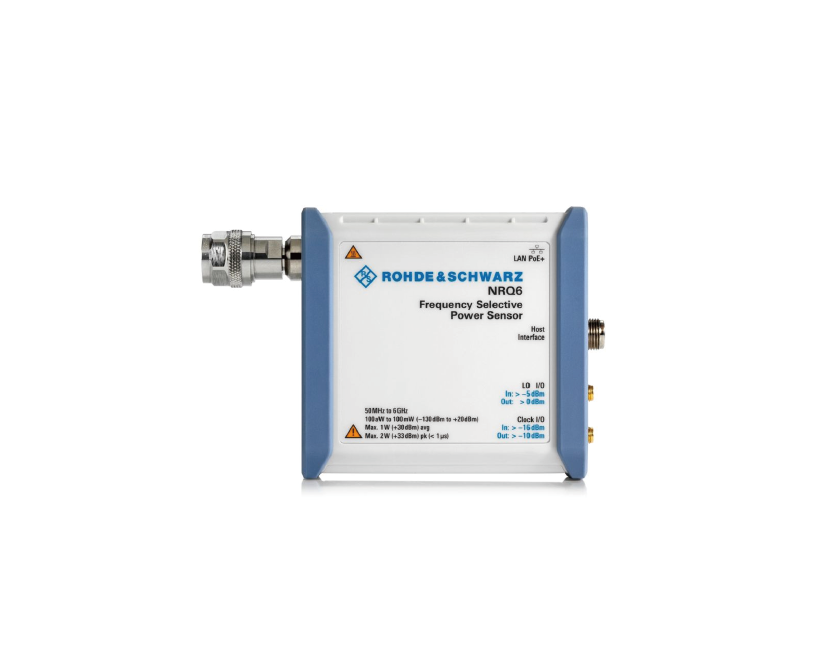

R&S?NRQ6  選頻功率探頭

功率測量里程碑

R&S?NRQ6兼具功率計的一流精度和出色的動態范圍

R&S?NRQ6基于接收機技術，可執行低至 -130dBm的帶限功率測量。R&S?NRQ6可快速執行精確測量，超越當前可用功率計的局限。除了常規的連續平均測量，R&S?NRQ6 還具備跡線顯示和鄰道泄漏比(ACLR)測量功能。R&S?NRQ6-K1 I/Q數據接口選件、R&S?NRQ6-K2功率伺服選件和 R&S?NRQ6-K3相位相參測量選件進一步完善了R&S?NRQ6，使其成為新型測試與測量設備。

主要特點

?50MHz至6GHz的選頻功率測量

?功率測量范圍：-130dBm至+20dBm

?100MHz測量帶寬

?I/Q數據捕獲以進行射頻矢量信號分析

?面向低功率調制信號的相位相參測量

型號與參數

特性與優點

多種測量功能 —— 基于接收機的架構確保精確、快速

?低至-130dBm的連續平均功率測量

?I/Q數據捕獲以進行射頻矢量信號分析

?相位相參測量

?跡線測量

?ACLR 測量

?超快速觸發脈沖測量

?單機執行射頻功率、誤差矢量幅度 (EVM) 和相位測量

便捷的操作 —— 體積小巧，性能卓越

?直觀的 Web 圖形用戶界面

?多種自動設置功能

?自動化頻率跟蹤

?用于信號檢查的頻譜顯示

?硬件接口便于用戶使用

I/Q 數據捕獲 —— R&S?NRQ6 用作獨立的射頻前端

R&S?NRQ6可用作獨立的射頻前端，以便捕獲矢量調制I/Q信號。借助R&S?NRQ6-K1 I/Q數據接口選件，可以使用SCPI指令讀取捕獲的I/Q數據。數據使用 R&S?VSE 等外部軟件進行解調和分析。2.10版R&S?NRQ6和1.70版R&S?VSE可直接采集和控制數據。

使用 R&S?SGT100A 快速啟用功率伺服 ——

在組件測試應用中，被測設備的非線性特性導致難以設置具體的輸出功率。R&S?NRQ6-K2功率伺服選件可在R&S?NRQ6和 R&S?SGT100A之間的觸發連接器上啟用一個專用串行通信通道。經過若干次迭代之后，所需功率一般可在 1毫秒至1.5毫秒內設置完畢。

相位相參測量 —— 校準多個用于波束成形的有源天線模塊

同步相位相參測量（R&S?NRQ6-K3選件）基于兩個或多個R&S?NRQ6探頭之間的主/從關系。主設備將本振信號(LO)及其時鐘信號(CLK)傳輸至從設備并觸發從設備。至多可在 8個端口測量射頻相位，-60dBm功率時的典型測量不確定度僅為0.1°。

測量速度快 —— 超越傳統二極管功率探頭的局限

每個基于二極管的功率計在指定頻率范圍內都沒有帶寬限制。精確測量低功率信號需要對多個測量樣本取平均值，這會增加測量時間。基于二極管的功率計技術已經成熟，產品創新陷入瓶頸。R&S?NRQ6基于接收機技術，顯著提高了低功率信號的測量速度。
