| 產品名稱： | 功率校準套件 R&S?NRPC |
|---|---|
| 產品型號： | R&S?NRPC |
| 產品品牌： | 德國-羅德與施瓦茨 |
| 產品特色： | ?R&S?NRP功率探頭的程控校準 ?短測量時間實現高吞吐量 ?模塊化理念，確保經濟高效的靈活操作 ?獲得DAkkS認證，可追溯至PTB標準 ?可用于其他羅德與施瓦茨功率探頭 |

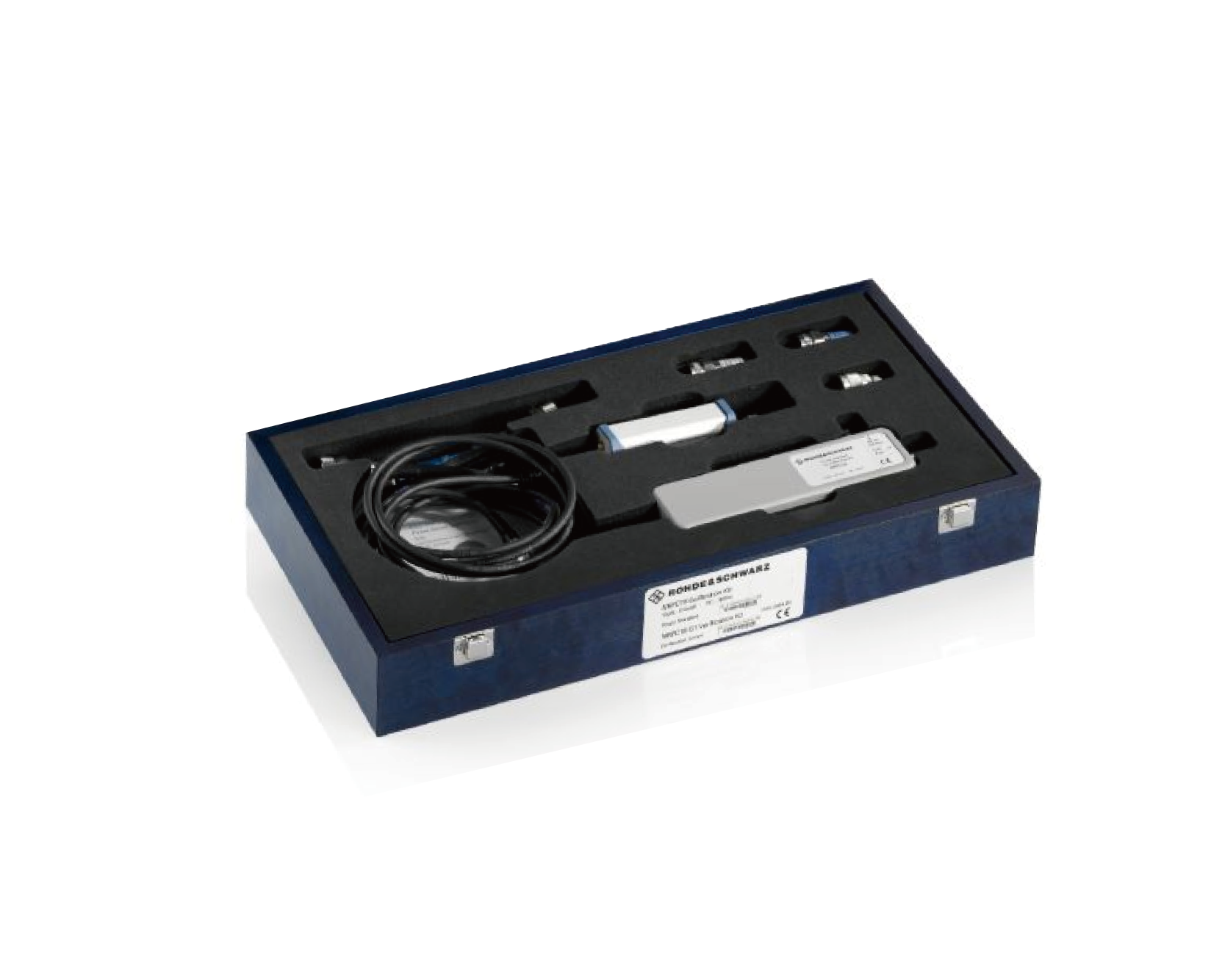

R&S?NRPC 功率校準套件
可校準高達67GHz的功率探頭
R&S?NRP功率探頭的校準可追溯

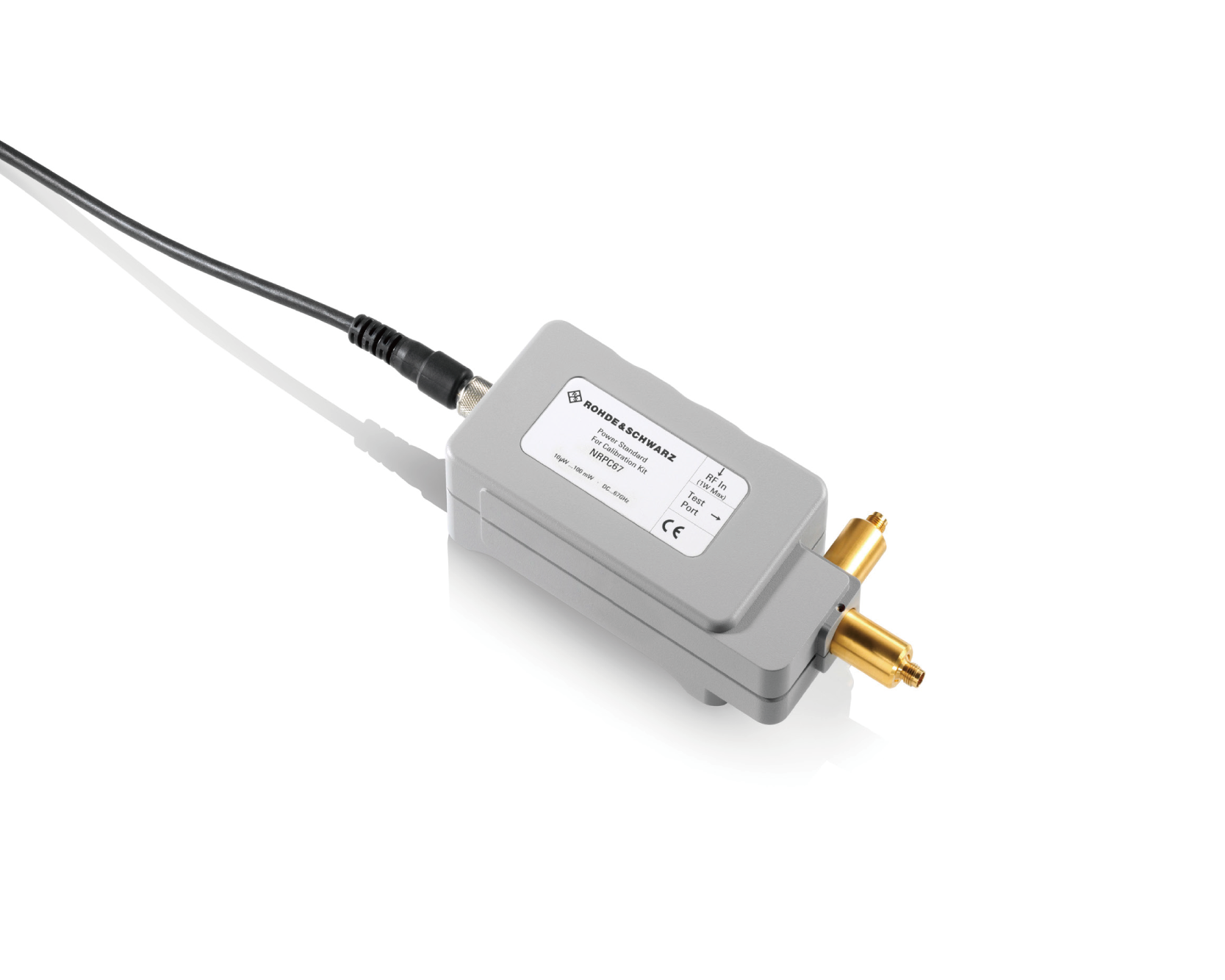

五個模塊化R&S?NRPC校準套件可用于精確校準R&S?NRP功率探頭和其他設備。經過校準之后，探頭處于規定的校準不確定度范圍內，并且通常保持在低于規定值的水平。 每個校準套件都包含一個高精度功率標準件，可通過DAkkS德國國家認證機構認證的校準追溯到PTB德國國家計量機構的主要功率標準。
主要特點
?R&S?NRP功率探頭的程控校準
?短測量時間實現高吞吐量
?模塊化理念，確保經濟高效的靈活操作
?獲得DAkkS認證，可追溯至PTB標準
?可用于其他羅德與施瓦茨功率探頭
型號與主要參數
型號 | 品名 | 頻率范圍 | 功率范圍 | 連接類型 |
R&S?NRPC18 | 校準套件 | DC～18GHz | 10μW～100mW | N (陽) |
R&S?NRPC33 | 校準套件 | DC～33GHz | 10μW～100mW | 3.5mm (陽) |
R&S?NRPC40 | 校準套件 | DC～40GHz | 10μW～100mW | 2.92mm (陽) |
R&S?NRPC50 | 校準套件 | DC～50GHz | 10μW～100mW | 2.4mm (陽) |
R&S?NRPC67 | 校準套件 | DC～67GHz | 10μW～100mW | 1.85mm (陽) |
特性與優點
一流的質量和可靠性 —— 一站式功率探頭和校準解決方案
?超過25年的豐富功率計制造經驗
?優于基于熱敏電阻的功率標準
?驗證探頭用于日常檢查
?測試端口可交換
極其精確 —— 可追溯，獲得認證
借助NRPC-LS，線性度不確定度規范可追溯到德國國家計量機構PTB。在帶有認證符號的校準證書中，線性度參考標準可追溯到國際標準單位。
節省成本和時間 —— 現場校準功率探頭
?靈活的模塊化理念
?高吞吐量
?現場校準，減少關斷時間

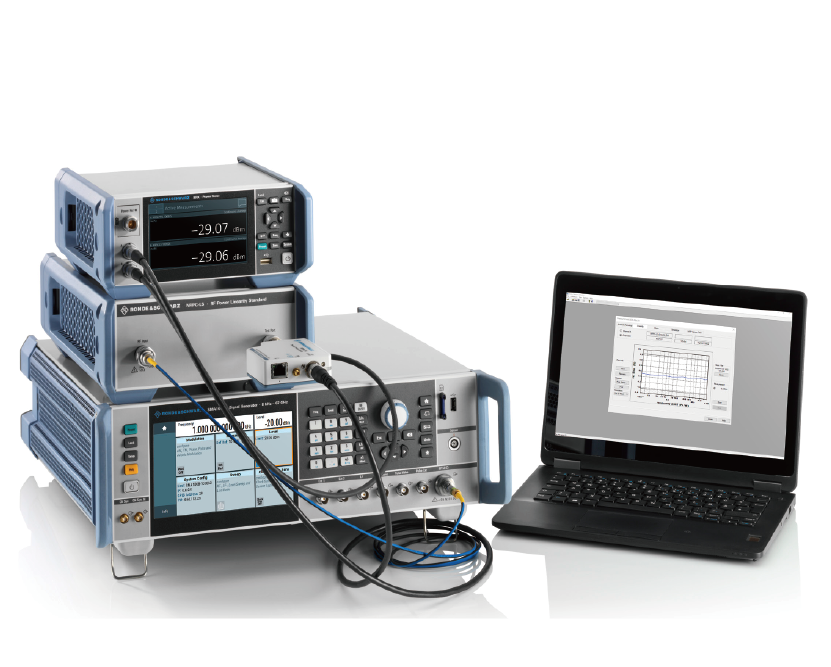

遠程控制校準 —— 集成到應用程序
?R&S?Recal+ 用戶界面
?ZVX_Recal 插件可集成羅德與施瓦茨矢量網絡分析儀
?不存在校準誤差
?集成到應用程序

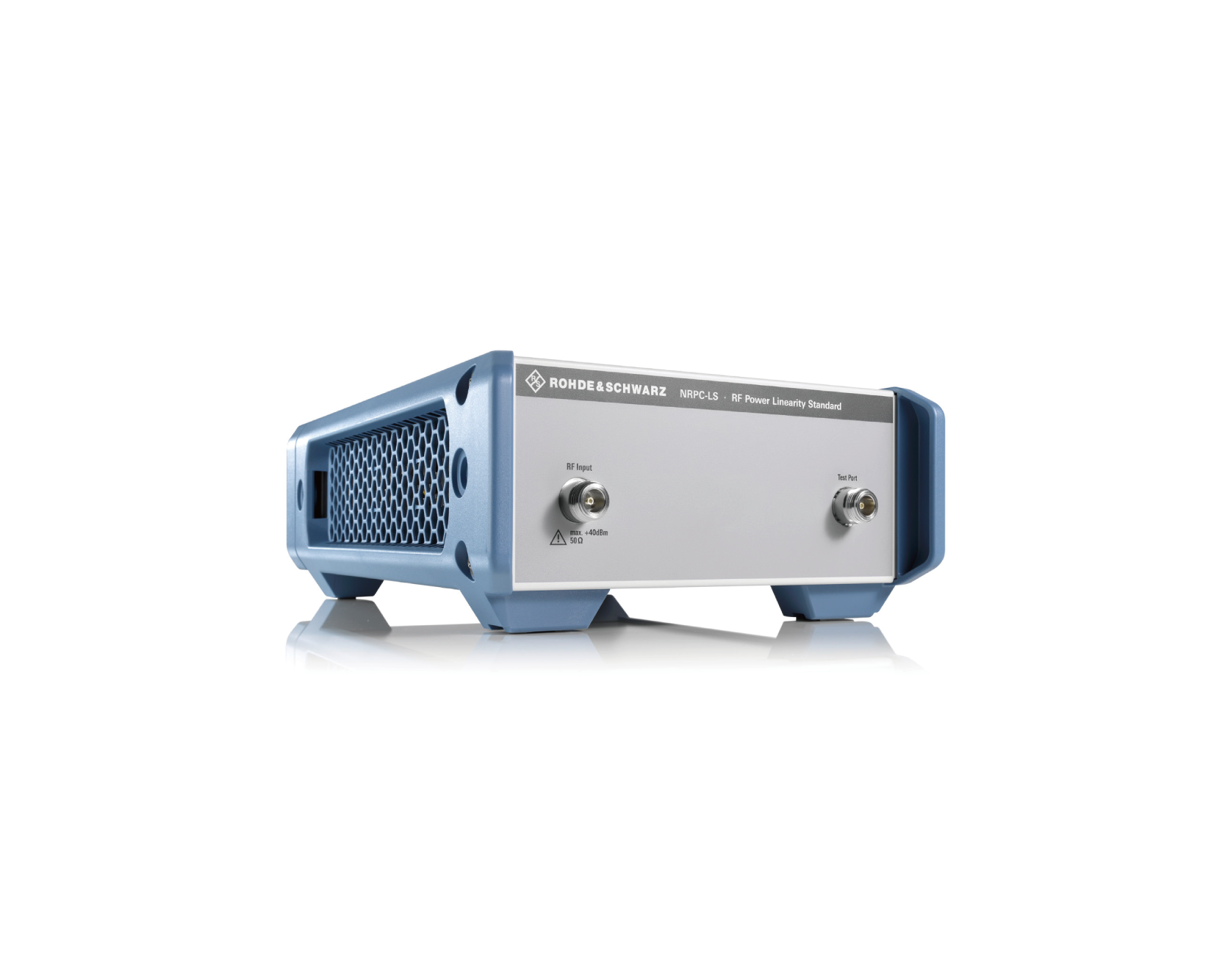

R&S?NRPC-LS 射頻功率線性度標準 —— 射頻功率探頭線性度校準
R&S?NRPC-LS有助于射頻功率探頭的線性度校準。1GHz 校準頻率經過優化，可使用各種技術可靠地驗證射頻功率檢波器。此外，R&S?NRPC-LS還適用于頻譜分析儀和網絡分析儀的線性度校準。
R&S?NRPC 功率校準套件 —— 選件
驗證套件 | |
型號 | 描述 |
R&S?NRPC18-B1 | 用于R&S?NRPC18的驗證套件 |
R&S?NRPC33-B1 | 用于R&S?NRPC33的驗證套件 |
R&S?NRPC40-B1 | 用于R&S?NRPC40的驗證套件 |
R&S?NRPC50-B1 | 用于R&S?NRPC50的驗證套件 |
R&S?NRPC67-B1 | 用于R&S?NRPC67的驗證套件 |
—— | |
線性度標準 | |
型號 | 描述 |
R&S?NRPC-LS | 射頻功率LIN標準 |
—— | |
文件 | |
型號 | 描述 |
R&S?DCV-1 | 校準值文件 |
R&S?DCV-ZP | 校準值文件打印輸出 |
功率表基本單元 + 必選項 | |
型號 | 描述 |
R&S?NRX | 功率計 |
R&S?NRX-K2 | +第二個測量通道 |
R&S?NRX-B8 | +GPIB/IEEE 488接口 |
—— | |
信號發生器 + 必選項 | |
型號 | 描述 |
R&S?SMA100B | 射頻和微波信號發生器（基本單元） |
R&S?SMA-B120 | +頻率范圍8kHz～20GHz，需校準套件R&S?NRPC18 |
R&S?SMAB-K33 | +高輸出功率 20GHz |
R&S?SMAB-B34 | +超高輸出功率 20GHz，需校準套件R&S?NRPC-LS |
R&S?SMAB-B140 | +頻率范圍8kHz～40GHz，需校準套件R&S?NRPC33 / R&S?NRPC40 |
R&S?SMAB-B150 | +頻率范圍8kHz～50GHz，需校準套件R&S?NRPC50 |
R&S?SMAB-B37 | +高輸出功率 50GHz |
R&S?SMAB-B167 | +頻率范圍8kHz～67GHz，需校準套件R&S?NRPC67 |
R&S?SMAB-B39 | +高輸出功率 67GHz |
R&S?SMAB-K40 | +超高輸出功率 67GHz |
—— | |
矢量網絡分析儀 + 必選項 | |
型號 | 描述 |
R&S?ZNB8 | 矢量網絡分析儀，8.5GHz，2端口，需校準套件R&S?NRPC18 |
R&S?ZV-Z270 | +校準套件，N型，0Hz～18GHz |
R&S?ZNB20 | 矢量網絡分析儀，20GHz，2端口，需校準套件R&S?NRPC18 |
R&S?ZV-Z270 | +校準套件，N型，0Hz～18GHz |
R&S?ZNB40 | 矢量網絡分析儀，40GHz，2端口，需校準套件R&S?NRPC33 / R&S?NRPC40 |
R&S?ZV-Z235E | +校準套件，3.5mm，0Hz～33GHz |
R&S?ZV-Z229 | +校準套件，2.92mm，0Hz～40GHz |
R&S?ZVA50 | 矢量網絡分析儀，50GHz，2端口，需校準套件R&S?NRPC50 |
R&S?ZV-Z224 | +校準套件，2.4mm，0Hz～50GHz |
R&S?ZVA67 | 矢量網絡分析儀，67GHz，2端口，需校準套件R&S?NRPC67 |
R&S?ZV-Z185 | +校準套件，1.85mm，0Hz～67GHz |
