| 產品名稱： | 射頻微波功率計 (基本單元) R&S?NRX |
|---|---|
| 產品型號： | R&S?NRX |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ?基于觸摸屏的圖形用戶界面實現直觀操作 ?支持至多四個R&S?NRP和R&S?NRQ6功率探頭 ?支持所有基于探頭的測量功能 ?可選高精度連續波和脈沖模式參考源模塊 ?使用NRT-Zxx探頭的可選功率反射測量 |

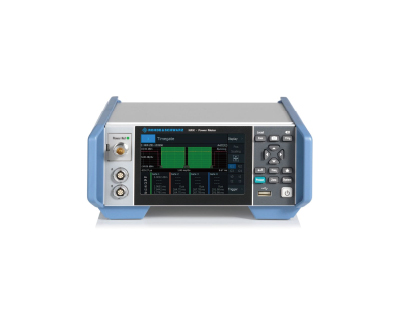

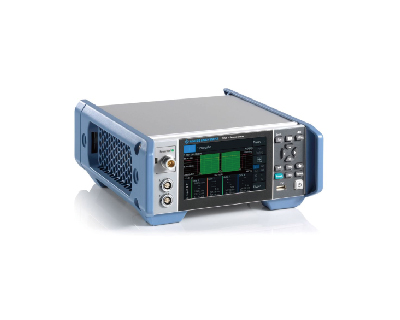

R&S?NRX 射頻微波功率計(基本單元)
新一代功率計，配備先進直觀的用戶界面
R&S?NRX可同時支持至多四個羅德與施瓦茨功率探頭，并在可靈活配置的屏幕上清楚顯示結果。用戶界面采用觸摸屏操作概念，使用更加簡單。此外，前面板上的功能鍵可用于快速訪問最重要的功能。
主要特點
?基于觸摸屏的圖形用戶界面實現直觀操作
?支持至多四個R&S?NRP和R&S?NRQ6功率探頭
?支持所有基于探頭的測量功能
?可選高精度連續波和脈沖模式參考源模塊
?使用NRT-Zxx探頭的可選功率反射測量
特性與優點
觸摸屏圖形界面實現直觀操作 —— 以直觀的數字和圖形顯示測量值，并提供直觀操作
5" TFT彩色顯示屏支持基于窗口的直觀操作概念。關鍵參數和功能具有彩色編碼，一覽便知。結果展示在可輕松配置的數字和圖形顯示窗口中。前面板上的功能鍵用于快速訪問最重要的功能。用戶可一鍵打開頻率設置菜單或將連接探頭調零。
最多四個測量通道 —— R&S?NRX可同時支持最多四個R&S?NRP系列和R&S?NRQ6功率探頭
R&S?NRX標配一個測量通道。用戶可以選擇將該功率計擴展至兩個或四個測量通道。在連續平均、突發平均、時隙和時門平均測量模式中，最多可同時顯示四個數字結果。比率、SWR、回波損耗和反射系數等計算值可與絕對和相對功率電平一起顯示。
自動脈沖分析 —— 無需手動計算即可獲取結果
所有R&S?NRP-Z8x寬帶功率探頭均支持自動脈沖分析。用戶最多可在18個脈沖參數中選擇12個以與測量跡線一起顯示。
探頭檢測源 —— 使用模塊精確驗證探頭
可選高精度50MHz/1GHz參考源模塊（R&S?NRX-B1探頭檢測源）可用于連續波模式，以核查所有R&S?NRP功率探頭的功能。在脈沖模式下，可使用測試發生器來核查R&S?NRP-Z8x寬帶功率探頭或R&S?NRQ選頻功率探頭的脈沖測量性能。
功率反射測量 —— 定向功率計測量源以及負載之間的前向功率和反射功率
R&S?NRX可以選擇性地為R&S?NRT2定向功率探頭提供R&S?NRX-B9接口。與R&S?NRT2功率反射計一樣，R&S?NRX支持 R&S?NRT-Zxx定向功率探頭的所有測量功能。易于用戶使用的大型觸摸屏可同時顯示前向功率和反向功率。
靈活的接口連接 —— 提供多種探頭、遠程控制、觸發和模擬輸出接口

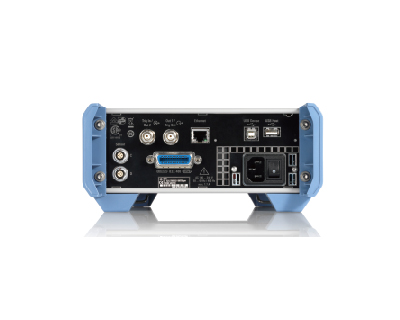

R&S?NRX提供三種不同的遠程接口以集成到自動化測試裝置：以太網、USB和可選GPIB (R&S?NRX-B8)。后面板上的觸發輸入允許外部觸發同步功率測量。與電平成比例的電壓或用于限值監控的數字信號可通過BNC連接器輸出。
R&S?NRX 射頻微波功率計(基本單元) —— 選件
硬件 | |
型號 | 描述 |
R&S?NRX-B1 | 探頭檢測源，50MHz和1GHz參考源 |
R&S?NRX-B4 | 3.和4.nRP探頭連接，（C、D），八極 |
R&S?NRX-B8 | GPIB/IEEE488 接口 |
R&S?NRX-B9 | 適用于NRT-Z探頭的接口，適用于一個R&S?NRT-Z的可移動接口 |
—— | |
軟件 | |
型號 | 描述 |
R&S?NRX-K2 | 第二個測量通道 |
R&S?NRX-K4 | 第三和第四個測量通道，需要 R&S?NRX-K2 |
R&S?NRX-K301 | 適用于是德科技/安捷倫系列的仿真模式，N1911A/N1912A，N432A，E4418A/E4419A |
—— | |
附件 | |
型號 | 描述 |
R&S?ZZA-KNA22 | 19' 適配器 BW2010-ADV，2HU 1/2 + 備用 |
R&S?ZZA-KNA24 | 19" 適配器 BW2010 Advanced，機柜 2 HU 1/2 + ? |
R&S?DCV-1 | 校準值文件 |
R&S?DCV-ZP | 校準值文件打印輸出 |
—— | |
三通道二極管功率探頭 | |
型號 | 描述 |
R&S?NRP8S | 100pW～200mW，10mHz～8GHz |
R&S?NRP8SN | 100pW～200mW，10mHz～8GHz，LAN版本 |
R&S?NRP18S | 100pW～200mW，10mHz～18GHz |
R&S?NRP18SN | 100pW～200mW，10mHz～18GHz，LAN版本 |
R&S?NRP33S | 100pW～200mW，10mHz～33GHz |
R&S?NRP33SN | 100pW～200mW，10mHz～33GHz，LAN版本 |
R&S?NRP40S | 100pW～100mW，50mHz～40GHz |
R&S?NRP40SN | 100pW～100mW，50mHz～40GHz，LAN版本 |
R&S?NRP50S | 100pW～100mW，50mHz～50GHz |
R&S?NRP50SN | 100pW～100mW，50mHz～50GHz，LAN版本 |
R&S?NRP67S | 100pW～100mW，50mHz～67GHz |
R&S?NRP67SN | 100pW～100mW，50mHz～67GHz，LAN版本 |
—— | |
高功率三通道二極管功率探頭 | |
型號 | 描述 |
R&S?NRP18S-10 | 1nW～2 W，10mHz～18GHz |
R&S?NRP18S-20 | 10nW～15 W，10mHz～18GHz |
R&S?NRP18S-25 | 30nW～30 W，10mHz～18GHz |
—— | |
適用于 TVAC 的三通道二極管功率探頭 | |
型號 | 描述 |
R&S?NRP33SN-V | 100pW～200mW，10mHz～33GHz，LAN版本，適用于TVAC |
—— | |
熱功率探頭 | |
型號 | 描述 |
R&S?NRP18T | 300nW～100mW，DC～18GHz |
R&S?NRP18TN | 300nW～100mW，DC～18GHz，LAN版本 |
R&S?NRP33T | 300nW～100mW，DC～33GHz |
R&S?NRP33TN | 300nW～100mW，DC～33GHz，LAN版本 |
R&S?NRP40T | 300nW～100mW，DC～40GHz |
R&S?NRP40TN | 300nW～100mW，DC～40GHz，LAN版本 |
R&S?NRP50T | 300nW～100mW，DC～50GHz |
R&S?NRP50TN | 300nW～100mW，DC～50GHz，LAN版本 |
R&S?NRP67T | 300nW～100mW，DC～67GHz |
R&S?NRP67TN | 300nW～100mW，DC～67GHz，LAN版本 |
R&S?NRP90T | 300nW～100mW，DC～90GHz |
R&S?NRP90TN | 300nW～100mW，DC～90GHz，LAN版本 |
R&S?NRP110T | 300nW～100mW，DC～110GHz |
—— | |
熱波導功率探頭 | |
型號 | 描述 |
R&S?NRP75TWG | 300nW～100mW，50GHz～75GHz |
R&S?NRP90TWG | 300nW～100mW，60GHz～90GHz |
R&S?NRP110TWG | 300nW～100mW，75GHz～110GHz |
—— | |
平均功率探頭 | |
型號 | 描述 |
R&S?NRP6A | 100pW～200mW，8kHz～6GHz |
R&S?NRP6AN | 100pW～200mW，8kHz～6GHz，LAN版本 |
R&S?NRP18A | 100pW～200mW，8kHz～18GHz |
R&S?NRP18AN | 100pW～200mW，8kHz～18GHz，LAN版本 |
—— | |
寬帶功率探頭 | |
型號 | 描述 |
R&S?NRP-Z81 | 1nW～100mW，50mHz～18GHz |
R&S?NRP-Z85 | 1nW～100mW，50mHz～40GHz (2.92mm) |
R&S?NRP-Z86 | 1nW～100mW，50mHz～40GHz (2.4mm) |
R&S?NRP-Z86 | 1nW～100mW，50mHz～44GHz (2.4mm) |
—— | |
雙通道二極管功率探頭 | |
型號 | 描述 |
R&S?NRP-Z211 | 1nW～100mW，10mHz～8GHz |
R&S?NRP-Z221 | 1nW～100mW，10mHz～18GHz |
—— | |
功率探頭模塊 | |
型號 | 描述 |
R&S?NRP-Z27 | 4μW～400mW，DC～18GHz |
R&S?NRP-Z37 | 4μW～400mW，DC～26.5GHz |
—— | |
電平控制探頭 | |
型號 | 描述 |
R&S?NRP-Z98 | 200pW～100mW，9kHz～6GHz |
R&S?NRP-Z28 | 200pW～100mW，10mHz～18GHz |
—— | |
推薦用于 R&S?NRX 的附件 | |
型號 | 描述 |
R&S?ZZA-KNA22 | 19" 機架適配器（適用于一個 R&S?NRX 功率計和一個空外殼） |
R&S?ZZA-KNA24 | 19" 機架適配器（適用于兩個 R&S?NRX 功率計） |
—— | |
推薦用于 R&S?NRPxxS(N)/T(N)/A(N) 的附件，操作功率探頭至少需要一根接口電纜 | |
型號 | 描述 |
R&S?NRP-ZKU | USB接口電纜，長度0.75m |
R&S?NRP-ZKU | USB接口電纜，長度1.50m |
R&S?NRP-ZKU | USB接口電纜，長度3.00m |
R&S?NRP-ZKU | USB接口電纜，長度5.00m |
R&S?NRP-ZK6 | 六極接口電纜，長度1.50m |
R&S?NRP-ZK6 | 六極接口電纜，長度3.00m |
R&S?NRP-ZK6 | 六極接口電纜，長度5.00m |
R&S?NRP-ZK8 | 八極接口電纜，長度1.50m |
R&S?NRP-ZK8 | 八極接口電纜，長度3.00m |
R&S?NRP-ZK8 | 八極接口電纜，長度5.00m |
R&S?NRP-Z5 | 探頭集線器 |
R&S?NRP-ZAP2 | 以太網供電 (PoE) 交換機 |
—— | |
推薦用于波導連接器的附件 | |
型號 | 描述 |
R&S?ZCTW | 力矩扳手 SW 3/32（用于波導螺絲） |
—— | |
推薦用于 R&S?NRP110T 的附件 | |
型號 | 描述 |
R&S?NRP-ZBW | 用于 R&S?NRP110T 的波導支架 |
R&S?WCA75 | WR15 轉 1mm (f) 適配器 |
R&S?WCA90 | WR12 轉 1mm (f) 適配器 |
R&S?WCA110 | WR10 轉 1mm (f) 適配器 |
—— | |
推薦用于 R&S?NRP-Zxx 的附件 | |
型號 | 描述 |
R&S?NRP-Z3 | USB 適配器電纜（有源），長度2m |
R&S?NRP-Z4 | USB 適配器電纜（無源），長度2m |
R&S?NRP-Z4 | USB 適配器電纜（無源），長度0.5m |
R&S?NRP-Z4 | USB 適配器電纜（無源），長度0.15m |
R&S?NRP-Z4 | USB 適配器電纜（無源），長度1m，用于面板安裝 |
R&S?NRP-Z5 | 探頭集線器 |
—— | |
文件 | |
型號 | 描述 |
R&S?DCV-1 | 校準值文件 |
R&S?DCV-ZP | 校準值文件打印輸出（僅與校準值文結合使用） |
R&S?NRP-ACA | 適用于R&S?NRX-B1、R&S?NRPxxS(N)、R&S?NRPxxA(N)、R&S?NRPxxT(N) 和 R&S?NRPxxTWG 的認證校準 |
