R&S?ZV-Z5x系列 矢量網絡分析儀多端口自動校準單元

最高頻率8GHz(8個端口) 和20GHz(6個端口)

R&S?ZV-Z58和R&S?ZV-Z59校準單元專門設計用于快速、方便地校準多端口矢量網絡分析儀R&S?ZNBT8、R&S?ZNBT20和R&S?ZNBTxx，至多可同時連接6/8個端口，并且可一鍵執行全6/8端口校準(R&S?ZV-Z5x系列還包含特殊的R&S?ZN-Z53 單元，頻率為300kHz至3GHz，雙端口，可用于75Ω系統校準)。

主要特點

    ?高端自動校準單元

    ?主要用于 R&S?ZVA 高端矢量網絡分析儀系列

    ?多端口校準單元，適用于 R&S?ZVT8 和 R&S?ZVT20 多端口網絡分析儀

特性和優點

多端口、且具寬頻率范圍 —— 校準高達8/20GHz的8/6個端口

R&S?ZV-Z58和R&S?ZV-Z59的端口數量和頻率不斷增加。高端多端口矢量網絡分析儀R&S?ZVA8、R&S?ZVA20和R&S?ZNBT系列可輕松可靠地進行校準。

靈活的端口組校準 —— 校準幾乎任意數量的端口

R&S?ZNBT系列具備最多24個集成式測試端口。R&S?ZV-Z58和R&S?ZV-Z59支持逐步校準任意數量的端口。可進行全部24端口校準。

自動配置和檢測 —— 即插即用型校準

R&S?ZV-Z58和R&S?ZV-Z59可通過USB連接自動檢測。所有必要數據傳輸至矢量網絡分析儀。開始校準時，可以一鍵查看連接的測試電纜和端口分配情況。用戶可以輕松、快速、非常可靠地啟動校準。

型號和參數

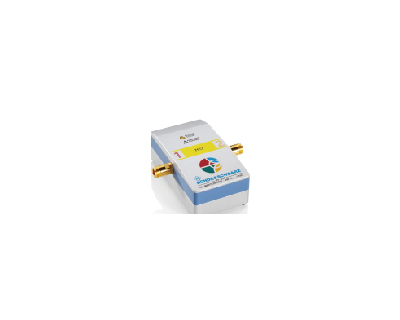

R&S?ZV-Z53：校準單元，75Ω，300kHz～3GHz，N型(陰)，2端口

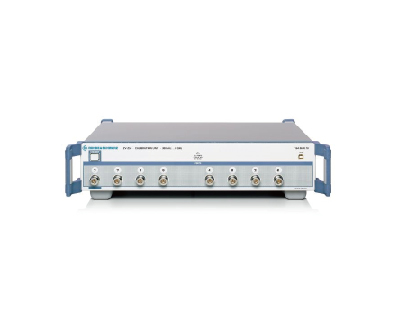

R&S?ZV-Z58：校準單元，300kHz～8GHz，3.5mm(陰)，8端口

R&S?ZV-Z58：校準單元，300kHz～8GHz，N型(陰)，8端口

R&S?ZV-Z59：校準單元，10MHz～20GHz，3.5mm(陰)，6端口
