R&S?ZN-Z15x系列自動校準單元

具備2、4或6個端口(固定)，或至多24個端口(可配置)

R&S?ZN-Z15x校準單元讓校準程序不再容易出錯且耗時。用戶可以同時連接所有測試電纜，并可以利用自動檢測功能，更可一鍵校準至多24個端口。即使是多端口系統(R&S?ZNB結合開關矩陣或R&S?ZNBT多端口單元)，也可快速可靠地進行校準。用戶可以非常靈活地針對不同的應用使用不同的校準單元，即使是雙端口校準單元也能校準任意數量的端口。

主要特點

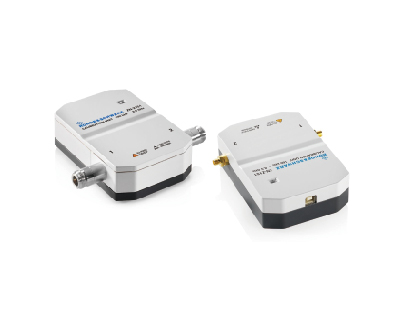

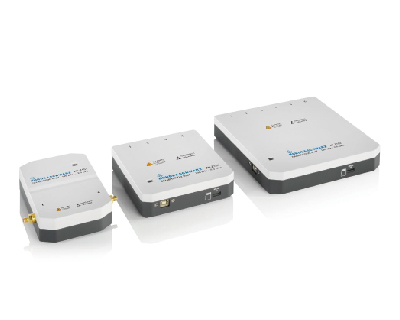

?校準單元具有2、4和6個端口(固定)，頻率最高8.5GHz，SMA(陰性)；N型，雙端口，8.5GHz。

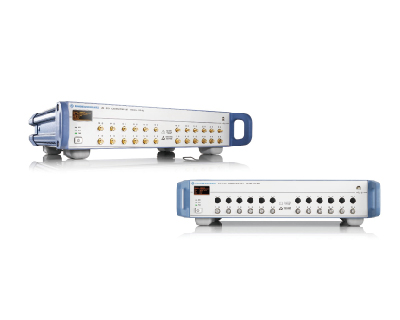

? R&S?ZN-Z154可針對6、12、18、24個端口進行配置，8.5GHz，SMA(陰性)

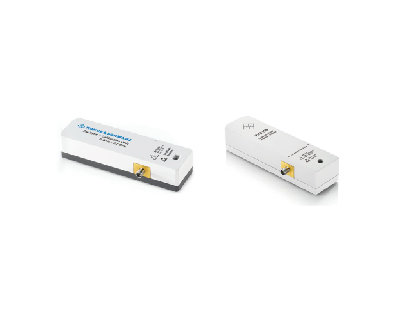

? R&S?ZN-Z156具備2個端口，1.85mm(陰性)，67GHz

?自動配置，支持用戶特征校準

?輕松校準具有至多24個端口的多端口裝置，無需多次進行重新連接

特性和優點

支持多種端口 —— 自動校準單元具備2、4、6、12、18或24個端口，用戶可根據需求而定

針對與被測設備端口數一致的端口同時連接所有電纜（無需重復連接），并一鍵開始校準。

靈活配置和使用 —— 使用每個校準單元校準所有端口

如果待校準的端口數量超過R&S?ZN-Z15x提供的端口，也可進行校準。分步指南幫助您使用雙端口校準單元校準所有端口，進而完成全N端口校準。

用戶重新進行特征校準 —— 配置R&S?ZN-Z15x以用于特殊的測試端口連接組合

如果標準連接器不適用于用戶配置，R&S?ZNB/ZVA/ZNA固件可重新對校準單元進行特征校準：連接適配器至校準單元以測量連接器裝置的特性，將適配器與校準單元相結合（需要配備所需連接器的已校準矢量網絡分析儀）

自動配置和檢測 —— 即插即用型校準

R&S?ZN-Z15x校準單元可通過USB連接自動檢測。所有必要數據傳輸至矢量網絡分析儀。開始校準時，可以一鍵查看連接的測試電纜和端口分配情況。用戶可以輕松、快速、非常可靠地啟動校準。
