R&S?ZN-Z3x系列 內聯校準單元

R&S?ZNB / ZNBT / ZVA / ZNA 網絡分析儀裝置校準升級，無需重新連接

手動校準套件和自動校準單元通常在矢量網絡分析儀裝置校準期間連接到測試電纜，并在測量時斷開。如果操作人員無法操作裝置，或頻繁需要重新校準，則需要采用替代方案。R&S?ZN-Z3x模塊非常適用于熱真空腔 (TVAC) 或生產測試。該模塊始終保持連接，CAN總線可以控制至多48個模塊(測試端口)，并且可一鍵進行重新校準。TVAC 40GHz型號可冷卻以用于衛星測量。

主要特點

?一鍵進行校準更新

?適用于TVAC系統、生產、多端口系統

?型號頻率高達8.5GHz和40GHz

?TVAC型號頻率高達40GHz

?CAN總線控制，一個R&S?ZN-Z30控制器支持至多48個單元

?應用軟件用于控制R&S?ZN-Z3x內聯校準單元

特性和優點

CAN總線控制 —— 最多48個模塊，分布范圍廣

強大的串行控制器局域網（CAN總線）可以覆蓋控制器和第一個模塊之間長達40米的距離，連接控制機架中的設備和TVAC腔。最多可使用48個模塊檢測來自48個連接的信號（S參數）。R&S?ZN-Z3x模塊可以通過CAN總線電纜選件按需進行連接和固定。（CAN總線電纜以串聯方式連接模塊）

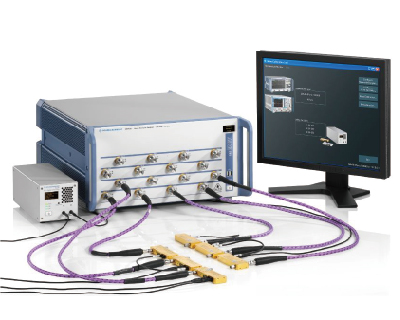

緊湊型測試系統 —— 簡單的機架集成或桌面裝置

除了矢量網絡分析儀之外，R&S?ZN-Z3x系統只需結合R&S?ZN-Z30 CAN總線控制器和校準模塊即可。R&S?ZN-ASW工具可用于模塊配置和校準支持，能夠在矢量網絡分析儀或外部控制電腦上運行。

TVAC衛星測試 —— 模塊用于擴展溫度范圍

R&S?ZN-Z33型號（10MHz～40GHz）支持-30℃～+80℃溫度范圍。由于沒有顯示屏和標簽，不會出現蒸發問題，確保儀器可用于熱真空腔測試。

多端口裝置校準 —— 一鍵重新校準最多48個端口

在自動生產系統中，連續移動電纜和大量測試端口是兩大問題。重復進行手動校準即容易出錯，也會導致長時間停機。將R&S?ZN-Z3x連接到測試電纜，即可一鍵啟動自動定期重新校準，確保持續提供精確的結果。

型號和參數

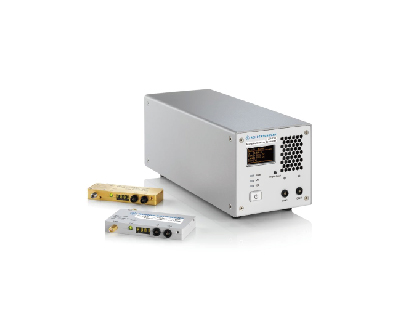

R&S?ZN-Z30：內聯校準單元，48端口。控制器適用于ZN-Z32、ZN-Z33；支持兩條CAN總線線路，每條線路最多24個單元。包括2xR&S?ZN-CAN2

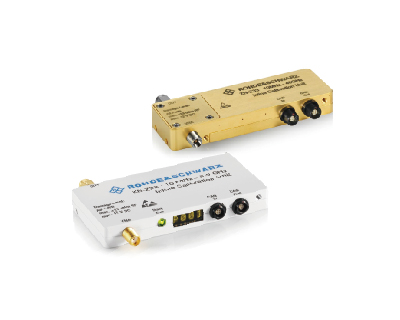

R&S?ZN-Z32：內聯校準單元，10MHz～8.5GHz，SMA(陽/陰)，單端口。基本校準和校準更新，包括溫度表征，包括 1 x R&S?ZN-CAN025

R&S?ZN-Z33：內聯校準單元，10MHz～40GHz，2.92(陽/陰)，單端口。基本校準和校準更新，包括溫度表征，包括 1 x R&S?ZN-CAN025

R&S?ZN-Z33：內聯校準單元，10MHz～40GHz，2.92(陽/陰)，單端口。TVAC型號。包括溫度表征，10MHz～40GHz，包括 1xR&S?ZN-CAN025

R&S?ZN-CAN025：CAN總線控制電纜，適用于內聯校準模塊。長度250mm。(包括根據MSFC-SPEC-684規范進行真空烘烤)

R&S?ZN-CAN10：CAN總線控制電纜，適用于內聯校準模塊。長度10m。(包括根據MSFC-SPEC-684規范進行真空烘烤)

R&S?ZN-CANA：CAN總線控制電纜，適用于內聯校準模塊。連接ZN-CANx控制電纜，以延長CAN總線電纜的長度。長度250mm

R&S?ZN-CAN2：CAN總線控制電纜，適用于內聯校準模塊。長度2m。(包括根據MSFC-SPEC-684規范進行真空烘烤)
