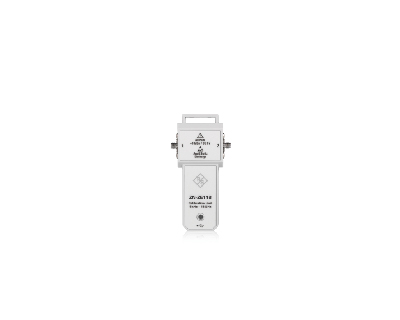

R&S?ZN-ZE1xx 網絡分析儀電子校準單元

具有兩個可配置端口的自動校準單元

支持靈活配置的經濟型校準單元

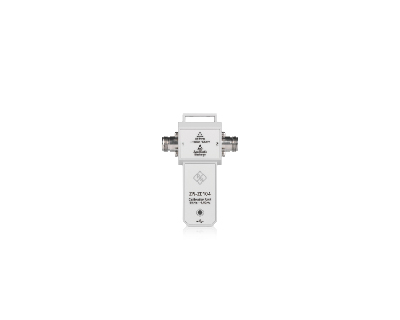

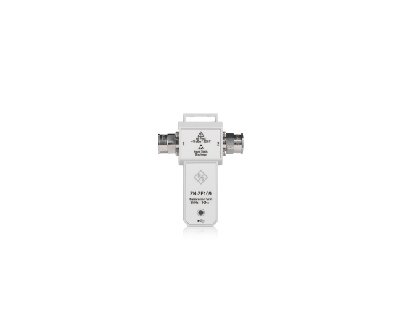

R&S?ZN-ZE1xx 校準單元具有高性價比，能夠高效地自動執行校準程序，還可以靈活地按需配置端口。所有型號均支持 3.5mm 兼容連接器，R&S?ZN-ZE104、R&S?ZN-ZE109 和 R&S?ZN-ZE118 還額外支持 N 型連接器。選定連接器類型后，各端口可進一步配置為陽性 (m) 或陰性 (f)

主要特點

?頻率范圍介于5kHz至26.5GHz

?端口連接器可配置為陽性/陰性 3.5mm 兼容或 N 型

?輕巧，堅固，便攜

型號和參數

特性和優點

起始頻率非常低 —— 頻率范圍低至5kHz

R&S?ZN-ZE1xx 的頻率范圍介于 5kHz 至 26.5GHz，支持 R&S?ZND、R&S?ZNL、R&S?ZNLE 和 R&S?ZNH 的完整頻率范圍。校準單元同樣支持 R&S?ZNA、R&S?ZNB 和 R&S?ZNBT。

使用每個校準單元校準所有端口 —— 使用雙端口校準單元校準N端口

如果待校準的端口數量超過 R&S?ZN-ZE1xx 提供的端口，也能輕松進行校準。分步指南幫助用戶使用雙端口校準單元校準所有端口，進而完成全 N 端口校準。

可配置的測試端口類型 —— 支持兩種連接器系統類型

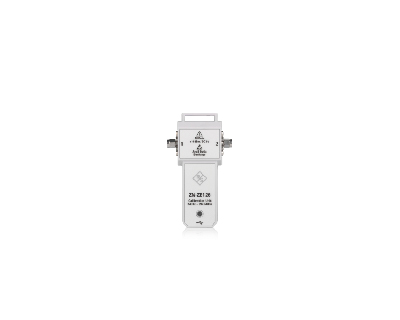

所有 R&S?ZN-ZE1xx 型號的端口可以配置為 3.5mm 兼容連接器或 N 型連接器（不適用于 R&S?ZN-ZE126）。每個端口還可以單獨配置為陽性 (m) 或陰性 (f)。

自動配置和檢測 —— 即插即用型校準

R&S?ZN-ZE1xx 校準單元可通過 USB 連接自動檢測。所有必要數據傳輸至矢量網絡分析儀。開始校準時，可以一鍵查看連接的測試電纜和端口分配情況。校準工作量小且耗時短，保證出色的可靠性。
