| 產品名稱： | 經濟型網絡分析儀校準套件 R&S?ZN-Z1xx |
|---|---|
| 產品型號： | R&S?ZN-Z1xx |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ?開路器、短路器、匹配負載和直通組合在緊湊單元中 ?獨立的陽性或陰性套件型號 ?可用于 N 型、3.5mm、2.92mm 連接器 ?2.92mm“E”型號的頻率高達 43.5GHz ?提供陽性-陽性和陰性-陰性直通以用于非可插入設備 |

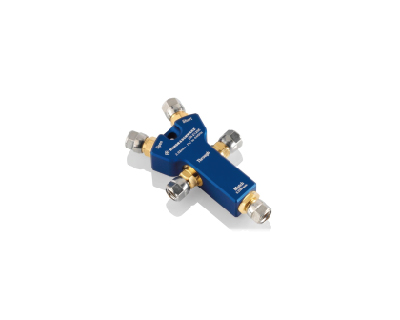

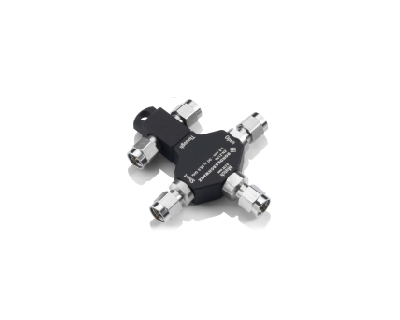

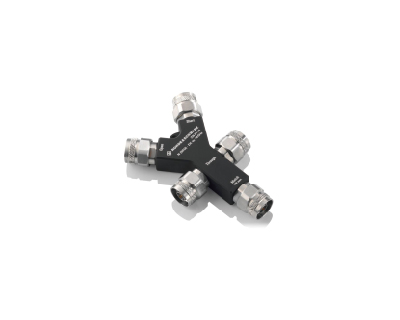

R&S?ZN-Z1xx 經濟型網絡分析儀校準套件
專為簡單輕松的經濟型 VNA 校準而設計
R&S?ZN-Z1xx 校準套件系列提供陽性和陰性兩種型號，支持常見的 N 型、3.5mm 和 2.92mm 連接器，是適用于日常矢量網絡分析儀 (VNA) 校準的智能解決方案。特殊的 ZN-Z129E 型號使用 2.92mm 連接器，甚至可以將頻率范圍擴展到高達 43.5GHz。該套件體積小、重量輕，采用緊湊型四合一設計，因此便攜可用，并始終提供完整全面的校準標準件。每個套件的校準和 VNA 測量可追溯文檔隨 DCV 校準文檔一起提供，或提供依據認證校準程序的認證文檔。
主要特點
?開路器、短路器、匹配負載和直通組合在緊湊單元中
?獨立的陽性或陰性套件型號
?可用于 N 型、3.5mm、2.92mm 連接器
?2.92mm“E”型號的頻率高達 43.5GHz
?提供陽性-陽性和陰性-陰性直通以用于非可插入設備
特性和優點
易于處理 —— 集成所有標準件的緊湊設備
R&S?ZN-Z1xx 校準套件體積小、重量輕，將直通、開路器、斷路器和匹配負載組合在緊湊單元中。該套件確保始終提供完整全面的校準標準件。
結果高度準確 —— 經濟型校準套件具有一流精度
校準套件價格合理，可提供極其有效的數據。該套件結合相應的矢量網絡分析儀特性，實現一流的準確度。
擴展頻率范圍 —— 使用2.92mm E型號連接器時頻率范圍高達43.5GHz
ZN-Z129E套件使用2.92mm連接器，頻率擴展至43.5GHz。(借助頻率高達43.5GHz的2.92mm連接器，支持矢量網絡分析儀的擴展頻率范圍)
型號和參數
型號 | 描述 |
R&S?ZN-Z170 | 校準套件，0Hz～18GHz，N型(陽) |
R&S?ZN-Z170 | 校準套件，0Hz～18GHz，N型(陰) |
R&S?ZN-Z135 | 校準套件，0Hz～26.5GHz，3.5mm(陽) |
R&S?ZN-Z135 | 校準套件，0Hz～26.5GHz，3.5mm(陰) |
R&S?ZN-Z129 | 校準套件，0Hz～40GHz，2.92mm(陽) |
R&S?ZN-Z129 | 校準套件，0Hz～40GHz，2.92mm(陰) |
R&S?ZN-Z129E | 校準套件，0Hz～43.5GHz，2.92mm(陽) |
R&S?ZN-Z129E | 校準套件，0Hz～43.5GHz，2.92mm(陰) |
R&S?ZN-Z170 | 校準套件(包括DCV)，0Hz～18GHz，N型(陽) |
R&S?ZN-Z170 | 校準套件(包括DCV)，0Hz～18GHz，N型(陰) |
R&S?ZN-Z135 | 校準套件(包括DCV)，0Hz～26.5GHz，3.5mm型(陽) |
R&S?ZN-Z135 | 校準套件(包括DCV)，0Hz～26.5GHz，3.5mm型(陰) |
R&S?ZN-Z129 | 校準套件(包括DCV)，0Hz～40GHz，2.92mm型(陽) |
R&S?ZN-Z129 | 校準套件(包括DCV)，0Hz～40GHz，2.92mm型(陰) |
R&S?ZN-Z129E | 校準套件(包括DCV)，0Hz～43.5GHz，2.92mm(陽) |
R&S?ZN-Z129E | 校準套件(包括DCV)，0Hz～43.5GHz，2.92mm(陰) |
R&S?ZN-Z170 | 校準套件(包括ACV)，0Hz～18GHz，N型(陽) |
R&S?ZN-Z170 | 校準套件(包括ACV)，0Hz～18GHz，N型(陰) |
R&S?ZN-Z129 | 校準套件(包括ACV)，0Hz～40GHz，2.92mm(陽) |
R&S?ZN-Z129 | 校準套件(包括ACV)，0Hz～40GHz，2.92mm(陰) |
R&S?ZN-Z129E | 校準套件(包括ACV)，0Hz～43.5GHz，2.92mm(陽) |
R&S?ZN-Z129E | 校準套件(包括ACV)，0Hz～43.5GHz，2.92mm(陰) |
R&S?ZN-Z135 | 校準套件(包括ACV)，0Hz～26.5GHz，3.5mm型(陽) |
R&S?ZN-Z135 | 校準套件(包括ACV)，0Hz～26.5GHz，3.5mm型(陰) |
