| 產品名稱： | 矢量網絡分析儀 R&S?ZVA |
|---|---|
| 產品型號： | R&S?ZVA |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 線性和非線性放大器和混頻器測量 ? 噪聲系數測量 ? 12.5 ns分辨率的高性能脈沖測量 ? 真差分測量功能，能夠準確測量有源平衡器件性能 ? 高輸出功率 典型值>15dBm ? 寬動態范圍 典型值>140dB |

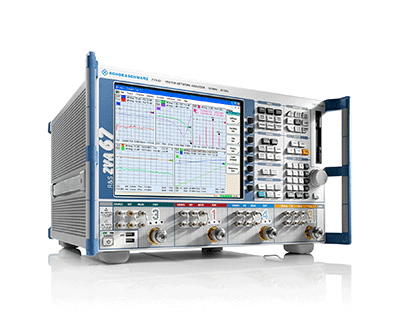

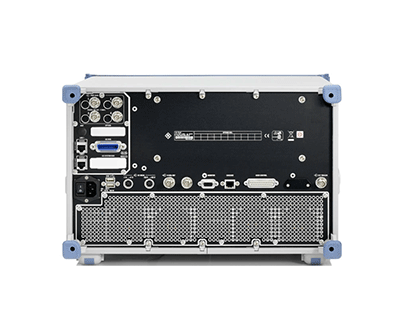

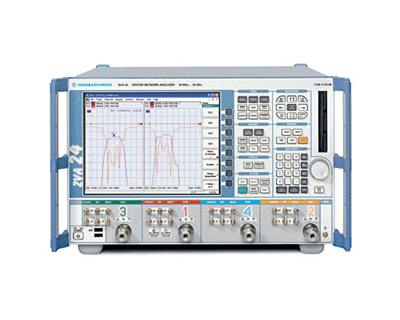

R&S?ZVA 矢量網絡分析儀
連續掃描頻率高達110GHz
儀器概念和亮點
R&S?ZVA110的頻率范圍介于10MHz至110GHz。它以R&S?ZVA67四端口矢量網絡分析儀為基礎，并包含所有系統組件以無縫進行連續掃描（03和13型號）
亮點
?電子功率控制和功率掃描
?結合羅德與施瓦茨功率測試頭端，功率校準頻率高達110GHz
?輸出功率高達+8dBm
主要特點
?系統頻率范圍10MHz至110GHz
?動態范圍高達130dB（典型值）
?兩個測試端口，1.0mm陽性
?R&S?ZVA67基本單元可用作獨立裝置
型號與主要參數
型號 | 頻率范圍 | 端口數量 | 連接器 |
R&S?ZVA8 矢量網絡分析儀 | 300kHz～8GHz | 2端口 | N |
R&S?ZVA8 矢量網絡分析儀 | 300kHz～8GHz | 4端口 | N |
R&S?ZVA24 矢量網絡分析儀 | 10MHz～24GHz | 2端口 | 3.5mm |
R&S?ZVA24 矢量網絡分析儀 | 10MHz～24GHz | 4端口 | 3.5mm |
R&S?ZVA24 矢量網絡分析儀 4個信號源 | 10MHz～24GHz | 4端口 | 3.5mm |
R&S?ZVA40 矢量網絡分析儀 | 10MHz～40GHz | 2端口 | 2.4mm |
R&S?ZVA40 矢量網絡分析儀 | 10MHz～40GHz | 2端口 | 2.92mm |
R&S?ZVA40 矢量網絡分析儀 | 10MHz～40GHz | 4端口 | 2.4mm |
R&S?ZVA40 矢量網絡分析儀 | 10MHz～40GHz | 4端口 | 2.92mm |
R&S?ZVA40 矢量網絡分析儀 4個信號源 | 10MHz～40GHz | 4端口 | 2.92mm |
R&S?ZVA50 矢量網絡分析儀 | 10MHz～50GHz | 2端口 | 2.4mm |
R&S?ZVA50 矢量網絡分析儀 | 10MHz～50GHz | 4端口 | 2.4mm |
R&S?ZVA67 矢量網絡分析儀 | 10MHz～67GHz | 2端口 | 1.85mm |
R&S?ZVA67 矢量網絡分析儀 | 10MHz～67GHz | 4端口 | 1.85mm |
R&S?ZVA110 矢量網絡分析儀 | 10MHz～110GHz | 2端口 | 1mm |
R&S?ZVA110 矢量網絡分析儀 無電纜 | 10MHz～110GHz | 2端口 | 1mm |
特性與優點
系統配置靈活性

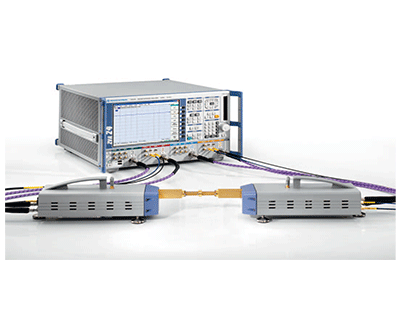

系統可以使用包含的R&S?ZVA-Z110E變頻器（無雙工器）重新進行配置，以設置組合解決方案。因此，分析儀可結合WR10波導連接器法蘭，并在75GHz至110GHz頻率范圍內提供一流性能。
組合解決方案的基礎
R&S?ZVA110可輕松進行重新配置以組成組合解決方案，將R&S?ZVA67基本單元和R&S?ZCxx與R&S?ZVA-Zxx毫米波變頻器結合在一起(需要使用附加電纜和適配器)。
型號適用于個性化系統集成
R&S?ZVA110 *13和*13型號(大功率型號)包含所有射頻和控制電纜。但是，晶圓上安裝等部分應用需要使用用戶提供長度不一的射頻電纜。為了節省不必要的費用，R&S?ZVA110 *05和*15型號不含射頻電纜。
利用R&S?ZVA67的完整功能

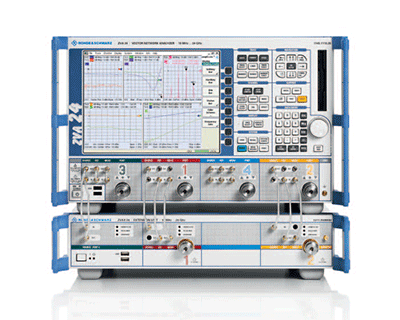

不使用頻率擴展設備而操作R&S?ZVA67的時候，基本單元的性能不受限制：至多可提供四個內部信號源以用于混頻器、變頻器、接收機和收發模塊測量，并具備一流的靈敏度、動態范圍和頻率范圍。信號源相位控制支持真實差分和多路徑傳播測試。所有R&S?ZVA67選件均可安裝，并可以使用R&S?ZVAX-TRM67擴展單元進一步擴展功能。
R&S?ZVA 110GHz 矢量網絡分析儀 —— 選件
軟件：
硬件：直接通道和信號路徑接入；信號源步進衰減器；接收機步進衰減器；其它
選件：ZN-ZTW力矩扳手；衰減器和限幅器；端接及匹配件；電橋、分配器、接線盒；適配器
軟件選項 | |
型號 | 描述 |
R&S?ZVAB-K2 | 時域（TDR），用于R&S?ZVA、R&S?ZVB |
R&S?ZVAB-K30 | 噪聲系數測量，雙端口設備上的噪聲系數測量，針對R&S?ZVA，包含R&S?ZVAB-K17(5MHz帶寬)（軟件許可） |
R&S?ZVAB-K4 | 變頻 |
R&S?ZVAB-K5 | 矢量校正混頻器測量，需要R&S?ZVA-B16、R&S?ZVAB-K4，推薦R&S?ZVA四端口 |
R&S?ZVAB-K6 | 真實差分測量，需要第二個內部源 |
R&S?ZVAB-K7 | 脈沖測量，3ms記錄時間 |
R&S?ZVAB-K8 | 變頻器控制，用于R&S?ZVA24 / 40 / 50 / 67 |
R&S?ZVAB-K9 | 嵌入式本振混頻器延時測量，(需要R&S?ZVA-B16)，(需要R&S?ZVAB-K4、R&S?ZVA四端口裝置) |
R&S?ZVAB-K10 | 遠距離群延時測量，需要R&S?ZVA-B16、R&S?ZVAB-K9、R&S?ZVAB-K4和VISA I/Q BIB |
R&S?ZVAB-K17 | 5MHz接收機帶寬 |
R&S?ZVAB-K27 | 雙內部脈沖發生器，適用于R&S?ZVA |
R&S?ZVAB-K31 | 變頻被測設備的噪聲系數測量，適用于R&S?ZVA，需要R&S?ZVAB-K4和R&S?ZVAB-K30（軟件許可） |
硬件選項 | |
直接通道和信號路徑接入 | |
型號 | 描述 |
R&S?ZVA67-B16 | 直接發生器/接收機接入，針對4端口R&S?ZVA67 |
R&S?ZVA8-B16 | 直接發生器/接收機接入，針對2端口R&S?ZVA8 |
R&S?ZVA8-B16 | 直接發生器/接收機接入，針對4端口R&S?ZVA8 |
信號源步進衰減器 | |
型號 | 描述 |
R&S?ZVA67-B21 | 發生器步進衰減器，端口1，衰減量50dB/10dB步進，機械，67GHz |
R&S?ZVA67-B22 | 發生器步進衰減器，端口2，衰減量50dB/10dB步進，機械，67GHz |
R&S?ZVA67-B23 | 發生器步進衰減器，端口3，衰減量50dB/10dB步進，機械，67GHz |
R&S?ZVA67-B24 | 發生器步進衰減器，端口4，衰減量50dB/10dB步進，機械，67GHz |
R&S?ZVA8-B21 | 發生器步進衰減器，端口1，衰減量70dB/10dB步進，機械，8GHz |
R&S?ZVA8-B22 | 發生器步進衰減器，端口2，衰減量70dB/10dB步進，機械，8GHz |
R&S?ZVA8-B23 | 發生器步進衰減器，端口3，衰減量70dB/10dB步進，機械，8GHz |
R&S?ZVA8-B24 | 發生器步進衰減器，端口4，衰減量70dB/10dB步進，機械，8GHz |
接收機步進衰減器 | |
型號 | 描述 |
R&S?ZVA67-B31 | 接收機步進衰減器，端口1，衰減量35dB/5dB步進，機械，67GHz |
R&S?ZVA67-B32 | 接收機步進衰減器，端口2，衰減量35dB/5dB步進，機械，67GHz |
R&S?ZVA67-B33 | 接收機步進衰減器，端口3，衰減量35dB/5dB步進，機械，67GHz |
R&S?ZVA67-B34 | 接收機步進衰減器，端口4，衰減量35dB/5dB步進，機械，67GHz |
R&S?ZVA8-B31 | 接收機步進衰減器，端口1，衰減量35dB/5dB步進，機械，8GHz |
R&S?ZVA8-B32 | 接收機步進衰減器，端口2，衰減量35dB/5dB步進，機械，8GHz |
R&S?ZVA8-B33 | 接收機步進衰減器，端口3，衰減量35dB/5dB步進，機械，8GHz |
R&S?ZVA8-B34 | 接收機步進衰減器，端口4，衰減量35dB/5dB步進，機械，8GHz |
其它 | |
型號 | 描述 |
R&S?ZVAB-B4 | 恒溫晶體振蕩器 OCXO |
R&S?ZVAB-B14 | 通用接口 |
R&S?ZVA-U1110 -02 | 升級到Windows 10，適用于R&S?ZVA，CPU FMR11已安裝，包括升級到固態硬盤 |
R&S?ZVA-U1110 -03 | 升級到Windows 10，適用于設備FMR6的R&S?ZVA，含從CPU FMR6升級到 FMR11，包括升級到固態硬盤 |
R&S?ZVA-U1110 -05 | 升級到Windows 10，適用于設備FMR7的R&S?ZVA，含從CPU FMR7升級到 FMR11，包括升級到固態硬盤 |
R&S?ZVA-U1110 -06 | 升級到Windows 10，適用于設備FMR9的R&S?ZVA，含從CPU FMR9升級到 FMR11，包括升級到固態硬盤 |
R&S?ZVA-U116 -02 | CPU FMR7升級到 FMR11，適用于R&S?ZVA，包括升級到Windows Embedded標準7 |
R&S?ZVA-U116 -03 | CPU FMR6升級到 FMR11，適用于R&S?ZVA，包括升級到Windows Embedded標準7 |
R&S?ZVA-U116 -06 | CPU FMR9升級到 FMR11，適用于R&S?ZVA，包括升級到Windows Embedded標準7 |
R&S?ZVA-U96 -02 | FMR7/x升級到FMR9/6，適用于R&S?ZVA |
R&S?ZVA-U96 -03 | FMR6/5升級到FMR9/6，適用于R&S?ZVA |
R&S?ZVAB-B18 -03 | 4GB可移動閃存盤，適用于R&S?ZVA、R&S?ZVB，帶FMR7/3和FMR7/6控制單元 |
R&S?ZVAB-B18 -04 | 500GB可移動閃存盤，適用于R&S?ZVA、R&S?ZVB、FMR7、FMR9和FMR11 |
R&S?ZVAB-B19 -03 | 附加可移動閃存盤4GB，適用于R&S?ZVA、R&S?ZVB，帶FMR7/3和FMR7/6控制單元，需要ZVAB-B18 -03 |
R&S?ZVAB-B19 -04 | 附加可移動閃存盤500GB，適用于R&S?ZVA、R&S?ZVB，帶FMR7/3和FMR7/6控制單元，需要ZVAB-B18 -04 |
R&S?ZVAB-B19 -05 | 附加可移動閃存盤500GB，適用于R&S?ZVA、R&S?ZVB，帶FMR9控制單元，需要ZVAB-B18 -04 |
R&S?ZVAB-B19 -06 | 附加可移動閃存盤500GB，包括固件，用于R&S?ZVA，帶控制器FMR11固件，針對內涵的R&S?ZVA和ZVB |
R&S?ZVAB-B19 -07 | 附加可移動閃存盤4GB， |
R&S?ZZA-611 | 19’機架適配器，用于將一個19’外殼(6RU高)安裝在標準19’機架中 |
R&S?ZVA-B7 -02 | 脈沖測量，25ms記錄時間，針對2端口型號 |
R&S?ZVA-B7 -03 | 脈沖測量，25ms記錄時間，針對4端口型號 |
R&S?ZVA-B8 | 外部衰減器控制 |
R&S?ZVA-B9 -02 | 適用于R&S?ZVA-K9的電纜組件，用于使用R&S?ZVA8的內耦合器生成雙音信號 |
R&S?ZVA-B9 -03 | 適用于R&S?ZVA-K9的電纜組件，用于使用R&S?ZVA24、R&S?ZVA40的內耦合器生成雙音信號 |
R&S?ZVA-B9 -04 | 適用于R&S?ZVA-K9的電纜組件，用于使用R&S?ZVA50、R&S?ZVA67的內耦合器生成雙音信號 |
R&S?ZVAX-TRM24 | 擴展單元 |
R&S?ZVAX-TRM40 | 擴展單元 |
R&S?ZVAX-TRM50 | 擴展單元 |
R&S?ZVA24-U5 -28 | 升級到4個信號源，適用于R&S?ZVA24，現有的雙信號源R&S?ZVA24四端口型號可升級到4個信號源 |
R&S?ZVA40-U5 -48 | 升級到4個信號源，適用于R&S?ZVA40，現有的雙信號源R&S?ZVA40四端口型號可升級到4個信號源 |
其它選項 | |
ZN-ZTW力矩扳手 | |
型號 | 描述 |
R&S?ZN-ZTW | 力矩扳手，0.45Nm，用于1.0mm連接器，6mm開口寬度 |
R&S?ZN-ZTW | 力矩扳手，0.23Nm連接力矩，用于1.0mm連接器，6mm開口寬度 |
R&S?ZN-ZTW | 力矩扳手，0.34Nm，用于1.0mm連接器，6mm開口寬度 |
R&S?ZN-ZTW | 力矩扳手，0.9Nm |
R&S?ZN-ZTW | 力矩扳手，1.5Nm，用于N型連接器，20mm開口寬度 |
衰減器和限幅器 | |
型號 | 描述 |
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 3dB，2W |
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 6dB，2W |
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 10dB，1W |
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 20dB，1W |
R&S?RBU50 | 大功率衰減器 50W，0Hz～2GHz |
R&S?RBU100 | 大功率衰減器 100W，0Hz～2GHz |
R&S?RDL50 | 大功率衰減器 50W，0Hz～6GHz，20dB |
R&S?ZN-B13 | 50Ω寬帶限幅器 |
端接及匹配件 | |
型號 | 描述 |
R&S?RNA | 精密終端75Ω，1W，DC～3GHz，N型（陽） |
R&S?RNB | 終端50Ω，1W，DC～4GHz，N型（陽） |
R&S?RAU | 特高頻終端50Ω，100W，DC～2GHz，N型（陰） |
R&S?RAD | 引線終端50Ω，0.5W，DC～1GHz，N型（陽/陰） |
R&S?RAD50 | 引線終端50Ω，2W，DC～0.5GHz，BNC（陽/陰） |
R&S?RAM | 匹配件75Ω，L型，雙向，0Hz～2.7GHz，N型連接器（陰）/ N型連接器（陽），負載容量2W，L型 |
R&S?RAZ | 匹配件75Ω，串聯電阻器25Ω，0Hz～2.7GHz |
R&S?RAZ | 匹配件50Ω/75Ω，串聯電阻器25Ω，0Hz～3.3GHz |
電橋、分配器、接線盒 | |
型號 | 描述 |
R&S?RVZ | 功分器，2x50Ω，0Hz～2.7GHz |
R&S?ZV-Z1227 | 雙向Wilkinson功率分配器，4GHz～27GHz |
R&S?ZV-Z1228 | 脈沖星4路功率分配器，5GHz～27GHz |
適配器 | |
型號 | 描述 |
R&S?ZV-Z1118 | SMA適配器，陽/陽，角型，0Hz～18GHz |
R&S?ZV-Z1218 | SMA適配器，陽/陰，角型，0Hz～18GHz |
R&S?WCA70 | 波導同軸適配器，WR15轉1.85mm 陽，50GHz～75GHz |
R&S?WCA75 | 波導同軸適配器，WR15轉1mm 陰，50GHz～75GHz |
R&S?WCA75 | 波導同軸適配器，WR15轉1mm 陽，50GHz～75GHz |
R&S?WCA90 | 波導同軸適配器，WR12轉1mm 陰，60GHz～90GHz |
R&S?WCA90 | 波導同軸適配器，WR12轉1mm 陽，60GHz～90GHz |
R&S?WCA110 | 波導同軸適配器，WR10轉1mm 陰，75GHz～110GHz |
R&S?WCA110 | 波導同軸適配器，WR10轉1mm 陽，75GHz～110GHz |
