| 產品名稱： | 毫米波變頻器 R&S?ZCxxx |
|---|---|
| 產品型號： | R&S?ZCxxx |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ?用于 R&S?ZNA、R&S?ZVA 或 R&S?ZVT20； ?高輸出功率和動態范圍 ?可變輸出功率 ?自動參數設置，易于操作 ?出色的測量穩定性 |

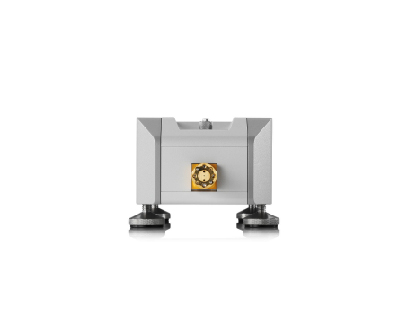

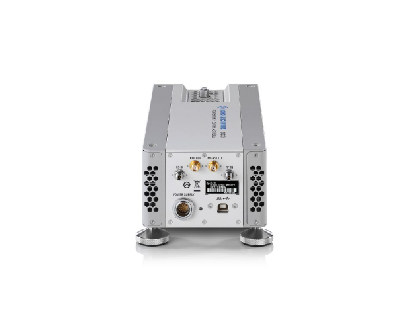

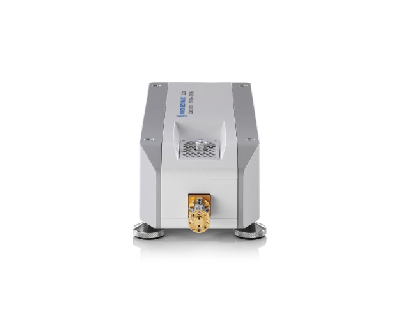

R&S?ZCxxx 毫米波變頻器
頻率范圍擴展到 1.1 THz
R&S?ZCxxx 毫米波變頻器將 R&S?ZNA、R&S?ZVA 或 R&S?ZVT 的頻率范圍擴展到 1.1 THz，并能夠在 50GHz 至 1100GHz 頻率范圍內進行測量（使用 WR15、WR12、WM-2540、WM-2032、WM-1651、WM-1295、WM-1092、WM-864、WM-710、WM-570、WM-380 和 WM-250）。該儀器具備寬動態范圍和高輸出功率。此外，該儀器還具備出色的操作便利性，并且測量高度穩定。
主要特點
?用于 R&S?ZNA、R&S?ZVA 或 R&S?ZVT20；
?高輸出功率和動態范圍
?可變輸出功率
?自動參數設置，易于操作
?出色的測量穩定性
型號和主要參數
型號 | 頻率上限 | 測試端口 | 輸出功率 | 型號 | 頻率上限 | 測試端口 | 輸出功率 |
R&S?ZC75 | 75GHz | WR15 | +12dBm | R&S?ZC220 | 220GHz | WM-1295 (WR5.1) | +1dBm |
R&S?ZC90 | 90GHz | WR12 | +10dBm | R&S?ZC260 | 250GHz | WM-1092 (WR4.3) | -2dBm |
R&S?ZC90E | 90GHz | WR12 | +6dBm | R&S?ZC330 | 330GHz | WM-864 (WR3.4) | -7dBm |
R&S?ZC110 | 110GHz | WM-2540 (WR10) | +15dBm | R&S?ZC400 | 400GHz | WM-710 | -12dBm |
R&S?ZC140 | 140GHz | WM-2032 (WR8.0) | +9dBm | R&S?ZC500 | 500GHz | WM-570 | -11dBm |
R&S?ZC170 | 170GHz | WM-1651 (WR6.5) | +9dBm | R&S?ZC750 | 750GHz | WM-380 | -18dBm |
R&S?ZC170 | 170GHz | WM-1651 (WR06) | +9dBm | R&S?ZC1100 | 1100GHz | WM-250 | -25dBm |
特性和優點
最佳性能 ——
?高可變輸出功率
?高動態范圍
?出色的穩定性
?多端口測量
?脈沖測量
?矢量誤差校正和功率校準
多功能放大器特征校準 ——
?晶圓上設備特征校準
?70dB 的寬功率掃描范圍
?手動衰減器（非所有ZCxxx）
?功率校準
便捷的操作 ——
?自動檢測和參數設置
?無需使用外部本振信號源或分配單元
?易于處理
變頻 ——
?下變頻器和混頻器的幅度和相位變頻測量
?裝置具有兩個不同的變頻器頻段，例如用于測量諧波時
R&S?ZCxxx 毫米波變頻器 —— 選件
硬件選件 | |
通用 | |
型號 | 描述 |
R&S?ZCPS | 變頻器電源（適用于兩個變頻器） |
R&S?ZCPSC | 電源線，1.2m |
R&S?ZCPSC | 電源線，1.6m |
R&S?ZCPSC | 電源線，2m |
—— | |
波導校準套件 | |
型號 | 描述 |
R&S?ZV-WR15 | 波導校準套件WR15，50GHz～75GHz（兩種可選：無滑動匹配件、含滑動匹配件） |
R&S?ZV-WR12 | 波導校準套件WR12，60GHz～90GHz（兩種可選：無滑動匹配件、含滑動匹配件） |
R&S?ZV-WR10 | 波導校準套件WR10，75GHz～110GHz（兩種可選：無滑動匹配件、含滑動匹配件） |
R&S?ZV-WR08 | 波導校準套件WR08，90GHz～140GHz（兩種可選：無滑動匹配件、含滑動匹配件） |
R&S?ZV-WR06 | 波導校準套件WR06，110GHz～170GHz（兩種可選：無滑動匹配件、含滑動匹配件） |
R&S?ZV-WR05 | 波導校準套件WR05，140GHz～220GHz（兩種可選：無滑動匹配件、含滑動匹配件） |
R&S?ZCWM-1092 | 波導校準套件WM1092，170GHz～260GHz |
R&S?ZV-WR03 | 波導校準套件WR03，220GHz～325GHz（兩種可選：無滑動匹配件、含滑動匹配件） |
R&S?ZCWM-710 | 波導校準套件WM710，260GHz～400GHz |
R&S?ZCWM-570 | 波導校準套件WM570，330GHz～500GHz，適用于R&S?ZC500 |
R&S?ZV-WR02 | 波導校準套件WR02，325GHz～500GHz，適用于R&S?ZVA-Z500 |
R&S?ZCWM-380 | 波導校準套件WM380，500GHz～750GHz |
R&S?ZCWM-250 | 波導校準套件WM250，750GHz～1100GHz |
—— | |
軟件選件 | |
一般分析 | |
型號 | 描述 |
R&S?ZNA-K8 | 變頻器控制軟件，用于R&S?ZNA、R&S?ZVA-Zxxx、R&S?ZCxxx |
R&S?ZVA-K8 | 變頻器控制，用于R&S?ZVA24/40/50/67 |
—— | |
附件 | |
通用 | |
型號 | 描述 |
R&S?ZVAB-B44 | USB轉IEC/IEEE適配器，用于通過IEC/IEEE總線控制外部設備 |
R&S?ZCSTC | 變頻器裝置運輸箱 |
R&S?ZCAK | 適配器套件，包括一個功率分配器和兩個直角SMA（陽/陽）適配器，適用于R&S?ZVA24/28或R&S?ZVA40/48(帶4個信號源的矢量網絡分析儀) |
R&S?ZCAK | 適配器套件，包括四個1.85mm(陰)轉2.92mm(陽)適配器 和 四個1.85mm(陽)轉2.92mm(陰)適配器，適用于R&S?ZVA50 |
R&S?ZCAK | 適配器套件，包括一個功率分配器、兩個直角SMA(陽/陽)適配器、三個1.85mm(陰)轉2.92mm(陽)適配器和四個1.85mm(陽)轉2.92mm(陰)適配器，適用于R&S?ZVA67 |
—— | |
扳手 | |
型號 | 描述 |
R&S?ZV-V1000 | 適用于波導法蘭螺絲的力矩扳手 |
R&S?ZCAW | 適用于波導法蘭螺絲的角型扳手 |
R&S?ZCTW | 適用于波導法蘭螺絲的力矩扳手 |
