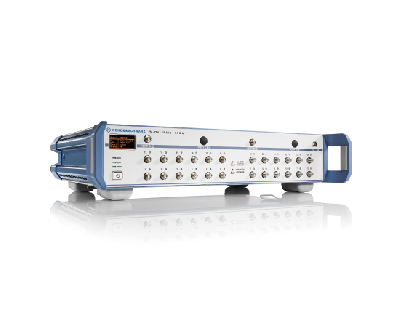

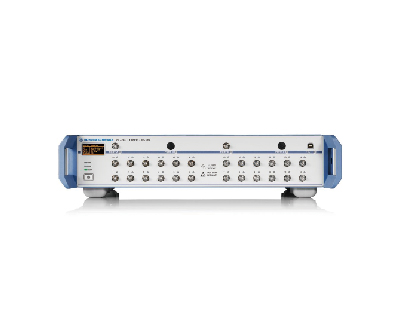

R&S?ZN-Z84 /-Z85  開關矩陣

    專為多端口矢量網絡分析儀測量而設計

前端智能手機和平板電腦前端模塊等現代通信設備中使用的組件必須支持更多的頻段和功能，例如WLAN、Bluetooth?和GPS。這意味著模塊射頻端口的數量也不斷增加，尤其是因為使用各種各樣的組件。使用開關矩陣可以增加R&S?ZNB的端口數量以輕松進行多端口網絡分析，R&S?ZNB和各種開關矩陣組成綜合全面的解決方案，支持最多48個端口的復雜模塊測量。羅德與施瓦茨矩陣支持完整交叉開關測量，能夠測定多端口被測設備的所有S參數。

主要特點

?最多48個端口的完整交叉開關測量

?包含R&S?ZNB、R&S?ZND和R&S?ZNBT的簡單裝置

?隨時可用，無需外部配置矩陣硬件

?支持使用最多帶24個端口的自動校準單元

?遠程控制：LAN、USB、直接連接

開關矩陣型號

特性與優點

輕松配置 —— 一鍵配置多端口矢量網絡分析儀特性與優點

R&S?ZNB矢量網絡分析儀通過LAN、USB或專用數字接口控制開關矩陣。四端口矢量網絡分析儀型號至多可結合兩個開關矩陣，以表征包含至多48個端口的被測設備。連接矩陣后，R&S?ZNB將自動檢測矩陣并分配測試端口，以便立即開始測量。測量參數直接被選中并顯示在用戶界面上，無需使用其它軟件。

射頻特性 —— 快速測量、出色的射頻性能

開關矩陣的開關時間非常短，可以提高測量速度，特別是掃描少量測量點的時候。R&S?ZN-Z84和R&S?ZN-Z85開關矩陣采用緊湊設計和先進的電子開關，具有較低的插入損耗。其它特性亮點包括具備良好的測試端口配備、高壓縮點可用于測量有源被測設備和輸出功率電平高達+20dBm。

校準 —— 使用多端口校準單元輕松進行校準

校準多個端口并非易事，尤其是在必須手動校準的情況下。羅德與施瓦茨提供多端口校準單元，其中每個端口只能連接一次，因此可以更加簡單的校準至多48個端口。為了讓操作更加便捷，R&S?ZN-Z154校準單元還可以同時校準至多24個端口。

應用廣泛 —— 適合每項應用的矩陣解決方案

羅德與施瓦茨提供適用于廣泛應用的開關矩陣。矩陣型號頻率高達20GHz，提供至多24個輸出端口。用戶可選擇最佳配置以確保低插入損耗、一流精度和多端口應用。四端口R&S?ZNB矢量網絡分析儀還可與兩個輸入矩陣相結合(混合配置)。R&S?ZNB的其余兩個端口可用作常規矢量網絡分析儀端口，并具有優異性能。
