| 產品名稱： | 擴展單元 R&S?ZVAX-TRM |
|---|---|
| 產品型號： | R&S?ZVAX-TRM |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ?適用于R&S?ZVA矢量網絡分析儀的擴展單元 ?用于測量收發模塊、接收機、收發信機和功率放大器 ?基本單元可用于大功率測量 ?R&S?ZVAX-TRM模塊頻率高達24/40/50/67GHz ?根據所需應用進行靈活配置 |

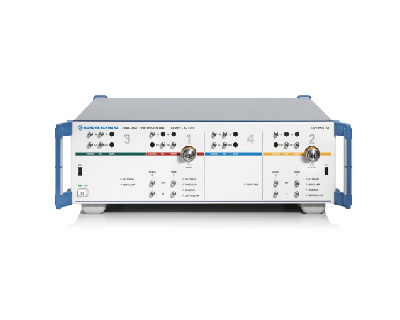

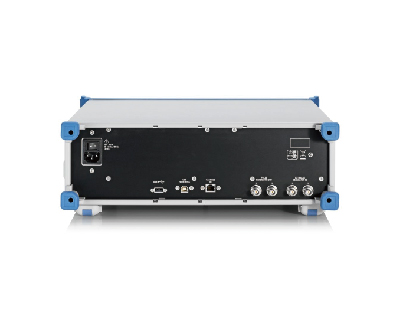

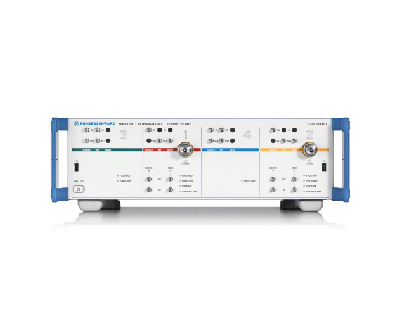

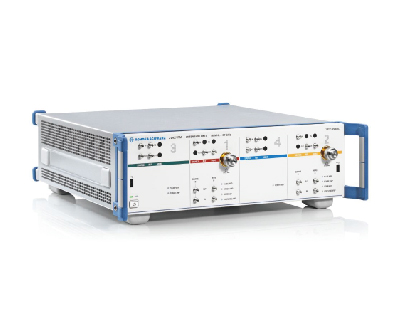

R&S?ZVAX-TRM 擴展單元
擴展單元適用于有源組件測量
適用于 R&S?ZVA 的可配置信號調理
可配置的R&S?ZVAX?TRM 擴展單元適用于R&S?ZVA矢量網絡分析儀，能夠在高難度的有源被測設備測量中進行信號調理。例如，擴展單元可測量收發(T/R)模塊的脈沖信號或噪聲系數。用于 R&S?ZVA 網絡分析儀時，R&S?ZVAX?TRM提供適用于 24/40/50/67GHz 應用的自定義測試裝置（67GHz 型號的部分選件有所限制）。
主要特點
?適用于R&S?ZVA 矢量網絡分析儀的擴展單元
?用于測量收發模塊、接收機、收發信機和功率放大器
?基本單元可用于大功率測量
?R&S?ZVAX-TRM模塊頻率高達24/40/50/67GHz
?根據所需應用進行靈活配置
產品型號
型號 | 頻率 | 描述 |
R&S?ZVAX-TRM24 擴展單元 | 24GHz | 可配置的擴展單元適用于R&S?ZVA 矢量網絡分析儀，以在高難度的有源被測設備測量中進行信號調理 |
R&S?ZVAX-TRM40 擴展單元 | 40GHz | |
R&S?ZVAX-TRM50 擴展單元 | 50GHz | |
R&S?ZVAX-TRM67 擴展單元 | 67GHz |
特性與優點
可配置的測試系統 —— 靈活的收發模塊特征校準
R&S?ZVAX?TRM擴展單元適用于R&S?ZVA 矢量網絡分析儀。可配置的外部裝置增加了收發模塊或大概率測試所需的硬件組件。基本單元具有兩個端口、耦合器和路徑接入環境。模塊可按需增加：輸出前置放大器、合路器、脈沖調制器、接收機前置放大器。在不使用R&S?ZVAX?TRM的測量應用中，將選件與矢量網絡分析儀分離可保護分析儀，并保持基本單元的完整射頻性能。
出色的性能 —— 一流的性能數據，可用于測量收發模塊
收發模塊特性可進行雙向測量，進而可以進行雙向脈沖測量。標配高輸出功率電平，即便使用完全配置的R&S?ZVAX?TRM也是如此。
采用開放架構的緊湊型解決方案 —— 信號接入點 集成外部組件和儀器
測量功率或脈沖輪廓需要不同的測試裝置。為了滿足這些要求，R&S?ZVAX?TRM提供以下特性：
?接入發生器路徑（如連接外部功率放大器）
?接入接收機路徑（如連接衰減器以用于功率測量，或輸出信號至外部儀器）
?接入參考信號（例如利用自動電平控制）
自定義配置 —— 滿足您的需求
R&S?ZVAX?TRM擴展單元標配為支持最高+43dBm大功率雙端口測量（脈沖信號），并且可以輕松在外部組件中循環。
為了提高靈活性，可以使用多種選件擴展R&S?ZVAX?TRM功能，例如：
?脈沖調制器
?低噪聲前置放大器
?輸出放大器
?合路器
R&S?ZVAX-TRM 擴展單元 —— 選件
R&S?ZVAX-TRM24擴展單元，10MHz-24GHz | |
型號 | 描述 |
R&S?ZVAX24 B31 | 適用于ZVAX-TRM24的低噪聲前置放大器；測量路徑：端口1 |
R&S?ZVAX24 B32 | 適用于ZVAX-TRM24的低噪聲前置放大器；測量路徑：端口2 |
R&S?ZVAX24 B712 | 適用于ZVAX-TRM24的脈沖調制器；用于在ZVAX-TRM24端口1和端口2生成脈沖信號 |
R&S?ZVAX24 B73 | 適用于ZVAX-TRM24的脈沖調制器；用于在矢量網絡分析儀端口3或ZVAX-TRM24端口1生成脈沖信號(需選B213) |
R&S?ZVAX24 B112 | 適用于ZVAX-TRM24的輸出放大器；用于在ZVAX-TRM24端口1和端口2提高輸出功率 |
R&S?ZVAX24 B134 | 適用于ZVAX-TRM24的輸出放大器；用于在網分端口3和端口4或ZVAX-TRM24端口1和端口2提高輸出功率(需選B213/B224) |
R&S?ZVAX24 B213 | 適用于ZVAX-TRM24的合路器，用于在ZVAX-TRM24端口1生成雙音信號（源端口1+3） |
R&S?ZVAX24 B224 | 適用于ZVAX-TRM24的合路器，用于在ZVAX-TRM24端口2生成雙音信號（源端口2+4） |
—— | |
R&S?ZVAX-TRM40擴展單元，10MHz-40GHz | |
型號 | 描述 |
R&S?ZVAX40 B31 | 適用于ZVAX-TRM40的低噪聲前置放大器；測量路徑：端口1 |
R&S?ZVAX40 B32 | 適用于ZVAX-TRM40的低噪聲前置放大器；測量路徑：端口2 |
R&S?ZVAX40 B712 | 適用于ZVAX-TRM40的脈沖調制器；用于在ZVAX-TRM40端口1和端口2生成脈沖信號 |
R&S?ZVAX40 B73 | 適用于ZVAX-TRM40的脈沖調制器；用于在矢量網絡分析儀端口3或ZVAX-TRM40端口1生成脈沖信號(需選B213) |
R&S?ZVAX40 B112 | 適用于ZVAX-TRM40的輸出放大器；用于在ZVAX-TRM40端口1和端口2提高輸出功率 |
R&S?ZVAX40 B134 | 適用于ZVAX-TRM40的輸出放大器；用于在網分端口3和端口4或ZVAX-TRM40端口1和端口2提高輸出功率(需選B213/B224) |
R&S?ZVAX40 B213 | 適用于ZVAX-TRM40的合路器，用于在ZVAX-TRM40端口1生成雙音信號（源端口1+3） |
R&S?ZVAX40 B224 | 適用于ZVAX-TRM40的合路器，用于在ZVAX-TRM40端口2生成雙音信號（源端口2+4） |
—— | |
R&S?ZVAX-TRM50擴展單元，10MHz-50GHz | |
型號 | 描述 |
R&S?ZVAX50 B31 | 適用于ZVAX-TRM50的低噪聲前置放大器；測量路徑：端口1 |
R&S?ZVAX50 B32 | 適用于ZVAX-TRM50的低噪聲前置放大器；測量路徑：端口2 |
R&S?ZVAX50 B712 | 適用于ZVAX-TRM50的脈沖調制器；用于在ZVAX-TRM50端口1和端口2生成脈沖信號 |
R&S?ZVAX50 B73 | 適用于ZVAX-TRM50的脈沖調制器；用于在矢量網絡分析儀端口3或ZVAX-TRM50端口1生成脈沖信號(需選B213) |
R&S?ZVAX50 B112 | 適用于ZVAX-TRM50的輸出放大器；用于在ZVAX-TRM50端口1和端口2提高輸出功率 |
R&S?ZVAX50 B134 | 適用于ZVAX-TRM50的輸出放大器；用于在網分端口3和端口4或ZVAX-TRM50端口1和端口2提高輸出功率(需選B213/B224) |
R&S?ZVAX50 B213 | 適用于ZVAX-TRM50的合路器，用于在ZVAX-TRM50端口1生成雙音信號（源端口1+3） |
R&S?ZVAX50 B224 | 適用于ZVAX-TRM50的合路器，用于在ZVAX-TRM50端口2生成雙音信號（源端口2+4） |
—— | |
R&S?ZVAX-TRM67擴展單元，10MHz-67GHz | |
型號 | 描述 |
R&S?ZVAX67 B31 | 適用于ZVAX-TRM67的低噪聲前置放大器；測量路徑：端口1 |
R&S?ZVAX67 B32 | 適用于ZVAX-TRM67的低噪聲前置放大器；測量路徑：端口2 |
R&S?ZVAX67 B712 | 適用于ZVAX-TRM67的脈沖調制器；用于在ZVAX-TRM67端口1和端口2生成脈沖信號 |
R&S?ZVAX67 B73 | 適用于ZVAX-TRM67的脈沖調制器；用于在矢量網絡分析儀端口3或ZVAX-TRM67端口1生成脈沖信號(需選B213) |
R&S?ZVAX67 B112 | 適用于ZVAX-TRM67的輸出放大器；用于在ZVAX-TRM67端口1和端口2提高輸出功率 |
R&S?ZVAX67 B134 | 適用于ZVAX-TRM67的輸出放大器；用于在網分端口3和端口4或ZVAX-TRM67端口1和端口2提高輸出功率(需選B213/B224) |
R&S?ZVAX67 B213 | 適用于ZVAX-TRM67的合路器，用于在ZVAX-TRM67端口1生成雙音信號（源端口1+3） |
R&S?ZVAX67 B224 | 適用于ZVAX-TRM67的合路器，用于在ZVAX-TRM67端口2生成雙音信號（源端口2+4） |
