| 產品名稱： | 矢量網絡分析儀 R&S?ZNL |
|---|---|
| 產品型號： | R&S?ZNL |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 寬頻率范圍，介于5kHz至20GHz ? 6GHz 型號提供可選的頻譜分析和功率探頭支持 ? 連續波信號發生器頻譜分析選件 ? 經濟高效，便攜(電池供電選件)，精準，多功能 |

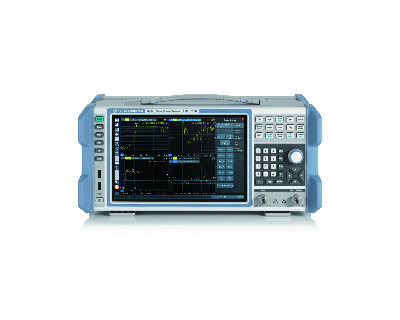

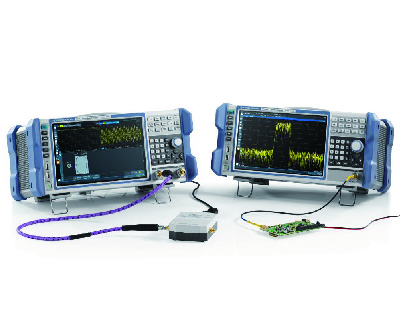

R&S?ZNL 矢量網絡分析儀
R&S?ZNL 矢量網絡分析儀 —— 選件
軟件選項 | |
型號 | 描述 |
R&S?ZNL-K2 | 時域分析，顯示不連續性、反射因數或阻抗與延遲/長度。包含階躍和脈沖響應、低通/帶通頻率間隔和門控S參數 |
R&S?ZNL-K3 | 故障點距離測量，可以檢測電纜故障和連接器 |
R&S?FPL1-K7 | 調幅/調頻/調相模擬調制分析，將R&S?ZNL轉變成模擬調制分析儀用于分析調幅/調頻/調相信號，需要R&S?ZNLx-B1 |
R&S?FPL1-K9 | 功率測量，選擇R&S?NRP功率探頭進行功率測量。需要R&S?ZNLx-B1 |
R&S?ZNL-K14 | 選擇頻譜分析儀選件的獨立連續波信號源(僅適用于ZNL3、ZNL4和ZNL6) 適用于R&S?ZNL的獨立連續波信號源可用作頻譜分析儀的激勵信號，并需要R&S?ZNLx-B1選件 |
R&S?FPL1-K30 | 噪聲系數測量，需要R&S?ZNL-K1和R&S?FSL-B5 |
硬件選項 | |
擴展功率范圍 | |
型號 | 描述 |
R&S?ZNL3-B22 | 擴展功率范圍，將R&S?ZNL3的輸出功率范圍擴展至-40dBm |
R&S?ZNL4-B22 | 擴展功率范圍，將R&S?ZNL4的輸出功率范圍擴展至-40dBm |
R&S?ZNL6-B22 | 擴展功率范圍，將R&S?ZNL6的輸出功率范圍擴展至-40dBm |
R&S?ZNL14-B22 | 擴展功率范圍，將R&S?ZNL14的輸出功率范圍擴展至-40dBm |
R&S?ZNL20-B22 | 擴展功率范圍，將R&S?ZNL20的輸出功率范圍擴展至-40dBm |
接收機步進衰減器 | |
型號 | 描述 |
R&S?ZNL3-B31 | 接收機步進衰減器 端口1，適用于在R&S?ZNL3的端口1添加電子接收機步進衰減器功能，30dB/10dB步進 |
R&S?ZNL3-B32 | 接收機步進衰減器 端口2，適用于在R&S?ZNL3的端口2添加電子接收機步進衰減器功能，30dB/10dB步進 |
R&S?ZNL4-B31 | 接收機步進衰減器 端口1，適用于在R&S?ZNL4的端口1添加電子接收機步進衰減器功能，30dB/10dB步進 |
R&S?ZNL4-B32 | 接收機步進衰減器 端口2，適用于在R&S?ZNL4的端口2添加電子接收機步進衰減器功能，30dB/10dB步進 |
R&S?ZNL6-B31 | 接收機步進衰減器 端口1，適用于在R&S?ZNL6的端口1添加電子接收機步進衰減器功能，30dB/10dB步進 |
R&S?ZNL6-B32 | 接收機步進衰減器 端口2，適用于在R&S?ZNL6的端口2添加電子接收機步進衰減器功能，30dB/10dB步進 |
R&S?ZNL14-B31 | 接收機步進衰減器 端口1，適用于在R&S?ZNL14的端口1添加電子接收機步進衰減器功能，30dB/10dB步進 |
R&S?ZNL14-B32 | 接收機步進衰減器 端口2，適用于在R&S?ZNL14的端口2添加電子接收機步進衰減器功能，30dB/10dB步進 |
R&S?ZNL20-B31 | 接收機步進衰減器 端口1，適用于在R&S?ZNL20的端口1添加電子接收機步進衰減器功能，30dB/10dB步進 |
R&S?ZNL20-B32 | 接收機步進衰減器 端口2，適用于在R&S?ZNL20的端口2添加電子接收機步進衰減器功能，30dB/10dB步進 |
頻譜分析 | |
型號 | 描述 |
R&S?ZNL3-B1 | 頻譜分析儀功能，添加R&S?FPL功能，將R&S?ZNL3轉變為功能全面的品牌分析儀 |
R&S?ZNL4-B1 | 頻譜分析儀功能，添加R&S?FPL功能，將R&S?ZNL4轉變為功能全面的品牌分析儀 |
R&S?ZNL6-B1 | 頻譜分析儀功能，添加R&S?FPL功能，將R&S?ZNL6轉變為功能全面的品牌分析儀 |
其它 | |
型號 | 描述 |
R&S?FPL1-B4 | OCXO精確參考頻率 |
R&S?FPL1-B5 | 附加接口，視頻輸出、中頻輸出、噪聲源控制、AUX端口，適用于R&S?NRP功率探頭的連接器 |
R&S?FPL1-B10 | GPIB接口，附加接口用于遠程控制，插入單元 |
R&S?FPL1-B30 | 12V/24V直流電源 |
R&S?FPL1-B31 | 鋰離子電池盒 |
R&S?FPL1-B40 | 40MHz分析帶寬，支持將40MHz帶寬用于R&S?ZNLx-B1頻譜分析選件 |
R&S?ZNL-B19 | 附加可移動印刷電路板，含固態硬盤，安裝在印刷電路板上的可移動固態硬盤，包括分析儀固件 |
R&S?FPL1-Z1 | 硬防護罩 |
R&S?FPL1-Z2 | 運輸包，透明罩 |
R&S?FPL1-Z3 | 便攜式皮套 |
R&S?FPL1-Z4 | 備用電池盒 |
R&S?FPL1-Z5 | 防眩光膜 |
R&S?FPL1-Z6 | 機架安裝套件 |
R&S?FS-SNS18 | 智能噪聲源，10MHz～18GHz |
R&S?FS-SNS26 | 智能噪聲源，10MHz～26.5GHz |
R&S?ZN-Z103 | 校準單元，單端口，N型(陰)，2MHz～4GHz |
R&S?ZN-Z103 | 校準單元，單端口，N型(陰)，1MHz～6GHz |
R&S?RT-ZA9 | 適用于RT-Zx探頭的N型(陽)適配器，使用N型(陽)連接器將RT-Zx探頭連接到頻譜和網絡分析儀；USB端口用于供電和通信 |
R&S?RT-ZS30 | 有源單端探頭，3GHz |
R&S?RT-ZS60 | 有源單端探頭，6GHz |
R&S?RT-ZD30 | 有源差分探頭，3GHz |
R&S?RT-ZD40 | 有源差分探頭，4.5GHz |
R&S?RT-ZPR40 | 電源完整性探頭，4GHz |
其它 | |
ZN-ZTW力矩扳手 | |
型號 | 描述 |
R&S?ZN-ZTW | 力矩扳手，0.45Nm，用于1.0mm連接器，6mm開口寬度 |
R&S?ZN-ZTW | 力矩扳手，0.23Nm連接力矩，用于1.0mm連接器，6mm開口寬度 |
R&S?ZN-ZTW | 力矩扳手，0.34Nm，用于1.0mm連接器，6mm開口寬度 |
R&S?ZN-ZTW | 力矩扳手，0.9Nm |
R&S?ZN-ZTW | 力矩扳手，1.5Nm，用于N型連接器，20mm開口寬度 |
衰減器和限幅器 | |
型號 | 描述 |
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 3dB，2W |
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 6dB，2W |
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 10dB，1W |
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 20dB，1W |
R&S?RBU50 | 大功率衰減器 50W，0Hz～2GHz |
R&S?RBU100 | 大功率衰減器 100W，0Hz～2GHz |
R&S?RDL50 | 大功率衰減器 50W，0Hz～6GHz，20dB |
R&S?ZN-B13 | 50Ω寬帶限幅器 |
端接及匹配件 | |
型號 | 描述 |
R&S?RNA | 精密終端75Ω，1W，DC～3GHz，N型(陽) |
R&S?RNB | 終端50Ω，1W，DC～4GHz，N型(陽) |
R&S?RAU | 特高頻終端50Ω，100W，DC～2GHz，N型(陰) |
R&S?RAD | 引線終端50Ω，0.5W，DC～1GHz，N型(陽/陰) |
R&S?RAD50 | 引線終端50Ω，2W，DC～0.5GHz，BNC(陽/陰) |
R&S?RAM | 匹配件75Ω，L型，雙向，0Hz～2.7GHz，N型連接器(陰)/ N型連接器(陽)，負載容量2W，L型 |
R&S?RAZ | 匹配件75Ω，串聯電阻器25Ω，0Hz～2.7GHz |
R&S?RAZ | 匹配件50Ω/75Ω，串聯電阻器25Ω，0Hz～3.3GHz |
功分器 | |
型號 | 描述 |
R&S?RVZ | 功分器，2x50Ω，0Hz～2.7GHz |
