| 產品名稱： | 多端口矢量網絡分析儀 R&S?ZNBT |
|---|---|
| 產品型號： | R&S?ZNBT |
| 產品品牌： | 德國 - 羅德與施瓦茨 |
| 產品特色： | ? 頻率范圍：9kHz-8.5GHz，或 100kHz-20/26.5/40GHz ? 至多24個端口，帶完全相位相參接收機 ? 最高140dB的動態范圍 ? 掃描時間短至1.7ms (R&S?ZNBT8)和2.7ms（其他型號） |

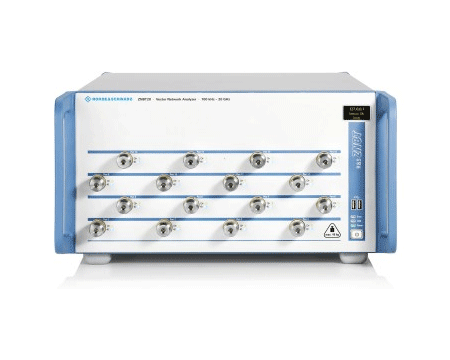

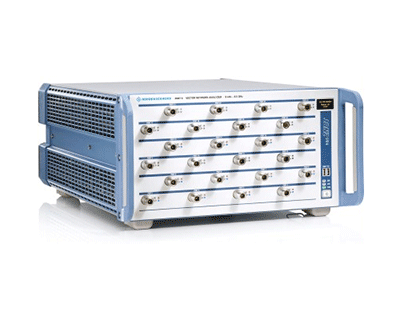

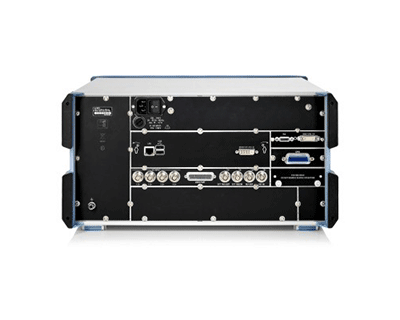

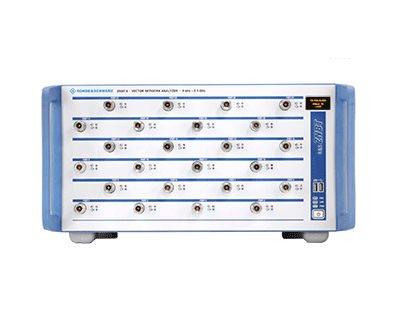

R&S?ZNBT 多端口矢量網絡分析儀
真正的多端口矢量網絡分析儀
R&S?ZNBT是一款多端口矢量網絡分析儀，能夠提供最多24個全集成式測試端口。該儀器可以同步測試多臺被測設備，或測量一臺最多帶24個端口的被測設備。R&S?ZNBT能夠提供全集成式測試端口，是一款真正的多端口矢量網絡分析儀，并具備出色的動態范圍、輸出功率電平和測量速度。頻率范圍高達40GHz。
主要特點
?頻率范圍：9kHz～8.5GHz，或 100kHz～20/26.5/40GHz
?至多24個端口，帶完全相位相參接收機
?最高140dB的動態范圍
?掃描時間短至1.7ms (R&S?ZNBT8)和2.7ms(其他型號)
型號與主要參數
型號 | 描述 |
R&S?ZNBT8 | 4-24端口，9kHz～8.5GHz，連接器N型(陰性) |
R&S?ZNBT20 | 8-24端口，100kHz～20GHz，連接器3.5mm(陽性) |
R&S?ZNBT26 | 8-24端口，100kHz～26.5GHz，連接器2.92mm(陽性) |
R&S?ZNBT40 | 8-24端口，100kHz～40GHz，連接器2.92mm(陽性) |
無以比擬的特性與優點
真正的多端口矢量網絡分析儀 —— 適用于高難度多端口測量的平臺
R&S?ZNBT的每個測試端口均配備一個反射計。這種設計可以解決基于開關矩陣的多端口系統中常出現的損耗問題。因此，R&S?ZNBT可以提供寬動態范圍、高輸出功率、低跡線噪聲以及卓越的原始方向性和負載匹配。
重視速度 —— 測試時間短，提供各種控制接口
儀器的多端口架構支持在所有被測設備端口上同步進行測量。這樣可以同步捕獲和處理所有端口的數據，與基于開關矩陣的多端口系統相比顯著縮短了掃描時間。數字接口有助于加快測試速度，以便在測試裝置中同步外部組件。處理器I/O接口可用于控制外部零件處理器。
多功能選件和固件特性——復雜的有源和無源組件分析
模塊性能增強，尺寸減小，需要進行復雜的測試。R&S?ZNBT提供豐富的選件和功能
?超過100個跡線和通道，可針對復雜組件進行特性測量
?廣泛的嵌入/去嵌選件
?放大器和混頻器變頻測量
?時域分析，具有選通功能并可顯示眼圖
多端口校準——提供多種校準方法和設備
R&S?ZNBT提供TOMS、TSM、TRL/LRL和UOSM等多種校準方法，適用于廣泛的應用。分析儀可與大量的校準附件結合使用，包括手動校準套件以及最多24端口的自動校準單元，能夠滿足所有用戶的校準需求。
R&S?ZNBT 多端口矢量網絡分析儀 —— 選件
軟件：
硬件：接收機步進衰減器、擴展功率范圍、擴展動態范圍、附加測試端口、其它
選件: 力矩扳手、衰減器和限幅器、端接及匹配件、電橋/分配器/接線盒、適配器
軟件選件 | |||
產品 | 描述 | 產品 | 描述 |
R&S?ZNBT-K2 | 時域分析(TDR) | R&S?ZNBT-K19 | 1mHz頻率分辨率 |
R&S?ZNBT-K20 | 擴展時域分析(帶眼圖) | R&S?ZNBT-K210 | 基于IEEE370的EAZY去嵌(EZD)，用于ZNBT |
R&S?ZNBT-K3 | 故障點距離(DTF) | R&S?ZNBT-K220 | 依據IEEE370的現場去嵌(ISD)，用于ZNBT |
R&S?ZNBT-K4 | 變頻 | R&S?ZNBT-K230 | 智能夾具去嵌(SFD)，適用于R&S?ZNBT |
R&S?ZNBT-K14 | 互調測量，需要ZNBT-K4 | R&S?ZNBT-K231 | Delta 4.0 PCB特征描述，適用于R&S?ZNBT |
R&S?ZNBT-K17 | 10MHz接收機帶寬 | R&S?ZNBT-K980 | HUMS 健康與使用監控服務，適用于ZNBT |
硬件選件 | |||
接收機步進衰減器 | |||
產品 | 描述 | ||
R&S?ZNBT8-K361 | 端口1至端口4的接收機步進衰減器，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-K362 | 端口5至端口8的接收機步進衰減器，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-K363 | 端口9至端口12的接收機步進衰減器，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-K364 | 端口13至端口16的接收機步進衰減器，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-K365 | 端口17至端口20的接收機步進衰減器，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-K366 | 端口21至端口24的接收機步進衰減器，適用于R&S?ZNBT8 | ||
擴展功率范圍 | |||
產品 | 描述 | ||
R&S?ZNBT8-K21 | 端口1至端口4的擴展功率范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-K22 | 端口5至端口8的擴展功率范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-K23 | 端口9至端口12的擴展功率范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-K24 | 端口13至端口16的擴展功率范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-K25 | 端口17至端口20的擴展功率范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-K26 | 端口21至端口24的擴展功率范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT20-K21 | 端口1至端口4的擴展功率范圍，適用于R&S?ZNBT20 | ||
R&S?ZNBT20-K22 | 端口5至端口8的擴展功率范圍，適用于R&S?ZNBT20 | ||
R&S?ZNBT20-K23 | 端口9至端口12的擴展功率范圍，適用于R&S?ZNBT20 | ||
R&S?ZNBT20-K24 | 端口13至端口16的擴展功率范圍，適用于R&S?ZNBT20 | ||
R&S?ZNBT20-K25 | 端口17至端口20的擴展功率范圍，適用于R&S?ZNBT20 | ||
R&S?ZNBT20-K26 | 端口21至端口24的擴展功率范圍，適用于R&S?ZNBT20 | ||
R&S?ZNBT26-K21 | 端口1至端口4的擴展功率范圍，適用于R&S?ZNBT26 | ||
R&S?ZNBT26-K22 | 端口5至端口8的擴展功率范圍，適用于R&S?ZNBT26 | ||
R&S?ZNBT26-K23 | 端口9至端口12的擴展功率范圍，適用于R&S?ZNBT26 | ||
R&S?ZNBT26-K24 | 端口13至端口16的擴展功率范圍，適用于R&S?ZNBT26 | ||
R&S?ZNBT26-K25 | 端口17至端口20的擴展功率范圍，適用于R&S?ZNBT26 | ||
R&S?ZNBT26-K26 | 端口21至端口24的擴展功率范圍，適用于R&S?ZNBT26 | ||
R&S?ZNBT40-K21 | 端口1至端口4的擴展功率范圍，適用于R&S?ZNBT40 | ||
R&S?ZNBT40-K22 | 端口5至端口8的擴展功率范圍，適用于R&S?ZNBT40 | ||
R&S?ZNBT40-K23 | 端口9至端口12的擴展功率范圍，適用于R&S?ZNBT40 | ||
R&S?ZNBT40-K24 | 端口13至端口16的擴展功率范圍，適用于R&S?ZNBT40 | ||
R&S?ZNBT40-K25 | 端口17至端口20的擴展功率范圍，適用于R&S?ZNBT40 | ||
R&S?ZNBT40-K26 | 端口21至端口24的擴展功率范圍，適用于R&S?ZNBT40 | ||
擴展動態范圍 | |||
產品 | 描述 | ||
R&S?ZNBT8-B504 | 端口1至端口4的擴展動態范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-B508 | 端口5至端口8的擴展動態范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-B512 | 端口9至端口12的擴展動態范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-B516 | 端口13至端口16的擴展動態范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-B520 | 端口17至端口20的擴展動態范圍，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-B524 | 端口21至端口24的擴展動態范圍，適用于R&S?ZNBT8 | ||
附加測試端口 | |||
產品 | 描述 | ||
R&S?ZNBT8-B108 | 附加測試端口5至端口8，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-B112 | 附加測試端口9至端口12，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-B116 | 附加測試端口13至端口16，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-B120 | 附加測試端口17至端口20，適用于R&S?ZNBT8 | ||
R&S?ZNBT8-B124 | 附加測試端口21至端口24，適用于R&S?ZNBT8 | ||
R&S?ZNBT20-B112 | 附加測試端口9至端口12，適用于R&S?ZNBT20 | ||
R&S?ZNBT20-B116 | 附加測試端口13至端口16，適用于R&S?ZNBT20 | ||
R&S?ZNBT20-B120 | 附加測試端口17至端口20，適用于R&S?ZNBT20 | ||
R&S?ZNBT20-B124 | 附加測試端口21至端口24，適用于R&S?ZNBT20 | ||
R&S?ZNBT26-B112 | 附加測試端口9至端口12，適用于R&S?ZNBT26 | ||
R&S?ZNBT26-B116 | 附加測試端口13至端口16，適用于R&S?ZNBT26 | ||
R&S?ZNBT26-B120 | 附加測試端口17至端口20，適用于R&S?ZNBT26 | ||
R&S?ZNBT26-B124 | 附加測試端口21至端口24，適用于R&S?ZNBT26 | ||
R&S?ZNBT40-B112 | 附加測試端口9至端口12，適用于R&S?ZNBT40 | ||
R&S?ZNBT40-B116 | 附加測試端口13至端口16，適用于R&S?ZNBT40 | ||
R&S?ZNBT40-B120 | 附加測試端口17至端口20，適用于R&S?ZNBT40 | ||
R&S?ZNBT40-B124 | 附加測試端口21至端口24，適用于R&S?ZNBT40 | ||
其它 | |||
產品 | 描述 | ||
R&S?ZNBT-B10 | GPIB接口 | ||
R&S?ZNBT-B12 | 設備控制 | ||
R&S?ZN-B121 | 直接控制電纜 | ||
R&S?ZNBT-B19 | 附件可移動固態硬盤，LPW10 | ||
R&S?ZNBT-B19 | 附件可移動固態硬盤，適用于使用Win7和LPW11 CPU的R&S?ZNBT | ||
R&S?ZNBT-B19 | 附件可移動固態硬盤，64位，適用于使用Win10和LPW11 CPU的R&S?ZNBT | ||
R&S?ZNBT-B4 | 精密頻率參考 | ||
R&S?ZNBT-B81 | 直流輸入 | ||
R&S?ZNBT-U10 | 適用于R&S?ZNBT的升級套件，從Win7升級到Win10 | ||
R&S?ZNBT-U11 | 適用于R&S?ZNBT的升級套件，從LPW10 CPU升級到LPW11，包括從Win7升級到Win10和固態硬盤 | ||
R&S?ZZA-KN5 | 19’機柜適配器 | ||
R&S?ZN-Z15 | 外部RFFE GPIO接口(MIP)，包括一個R&S?ZN-Z25接口電纜適配器 | ||
R&S?ZN-Z15 | 外部RFFE GPIO接口(MIP)，包含電壓和電流測量，包括一個R&S?ZN-Z25接口電纜適配器 | ||
R&S?ZNBT-Z14 | 外部處理器I/O接口 | ||
R&S?ZN-Z25 | 適用于R&S?ZN-Z15 RFFE GPIO接口的附加接口電纜(包括適配器) | ||
其它選項 | |||
ZN-ZTW力矩扳手 | |||
產品 | 描述 | ||
R&S?ZN-ZTW | 力矩扳手，0.45Nm，用于1.0mm連接器，6mm開口寬度 | ||
R&S?ZN-ZTW | 力矩扳手，0.23Nm連接力矩，用于1.0mm連接器，6mm開口寬度 | ||
R&S?ZN-ZTW | 力矩扳手，0.34Nm，用于1.0mm連接器，6mm開口寬度 | ||
R&S?ZN-ZTW | 力矩扳手，0.9Nm | ||
R&S?ZN-ZTW | 力矩扳手，1.5Nm，用于N型連接器，20mm開口寬度 | ||
衰減器和限幅器 | |||
產品 | 描述 | ||
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 3dB，2W | ||
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 6dB，2W | ||
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 10dB，1W | ||
R&S?DNF | 衰減器，0Hz～12.4GHz，陰/陽 20dB，1W | ||
R&S?RBU50 | 大功率衰減器 50W，0Hz～2GHz | ||
R&S?RBU100 | 大功率衰減器 100W，0Hz～2GHz | ||
R&S?RDL50 | 大功率衰減器 50W，0Hz～6GHz，20dB | ||
R&S?ZN-B13 | 50Ω寬帶限幅器 | ||
端接及匹配件 | |||
產品 | 描述 | ||
R&S?RNA | 精密終端75Ω，1W，DC～3GHz，N型（陽） | ||
R&S?RNB | 終端50Ω，1W，DC～4GHz，N型（陽） | ||
R&S?RAU | 特高頻終端50Ω，100W，DC～2GHz，N型（陰） | ||
R&S?RAD | 引線終端50Ω，0.5W，DC～1GHz，N型（陽/陰） | ||
R&S?RAD50 | 引線終端50Ω，2W，DC～0.5GHz，BNC（陽/陰） | ||
R&S?RAM | 匹配件75Ω，L型，雙向，0Hz～2.7GHz，N型連接器（陰）/ N型連接器（陽），負載容量2W，L型 | ||
R&S?RAZ | 匹配件75Ω，串聯電阻器25Ω，0Hz～2.7GHz | ||
R&S?RAZ | 匹配件50Ω/75Ω，串聯電阻器25Ω，0Hz～3.3GHz | ||
電橋、分配器、接線盒 | |||
R&S?RVZ | 功分器，2x50Ω，0Hz～2.7GHz | ||
R&S?ZV-Z1227 | 雙向Wilkinson功率分配器，4GHz～27GHz | ||
R&S?ZV-Z1228 | 脈沖星4路功率分配器，5GHz～27GHz | ||
適配器 | |||
產品 | 描述 | ||
R&S?ZV-Z1118 | SMA適配器，陽/陽，角型，0Hz～18GHz | ||
R&S?ZV-Z1218 | SMA適配器，陽/陰，角型，0Hz～18GHz | ||
R&S?WCA70 | 波導同軸適配器，WR15轉1.85mm 陽，50GHz～75GHz | ||
R&S?WCA75 | 波導同軸適配器，WR15轉1mm 陰，50GHz～75GHz | ||
R&S?WCA75 | 波導同軸適配器，WR15轉1mm 陽，50GHz～75GHz | ||
R&S?WCA90 | 波導同軸適配器，WR12轉1mm 陰，60GHz～90GHz | ||
R&S?WCA90 | 波導同軸適配器，WR12轉1mm 陽，60GHz～90GHz | ||
R&S?WCA110 | 波導同軸適配器，WR10轉1mm 陰，75GHz～110GHz | ||
R&S?WCA110 | 波導同軸適配器，WR10轉1mm 陽，75GHz～110GHz | ||
