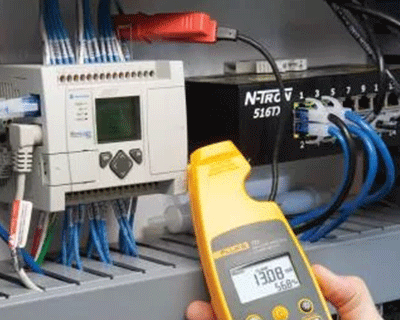

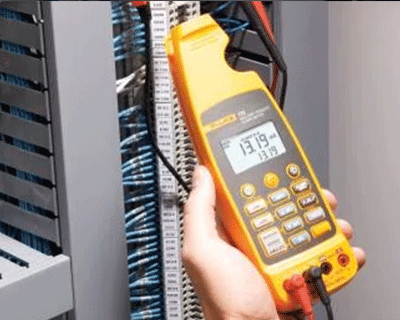

無需斷開回路即可測量PLC和控制系統模擬I/O的mA信號。

測量微弱的直流電

使過程指示與真實物理值相關聯

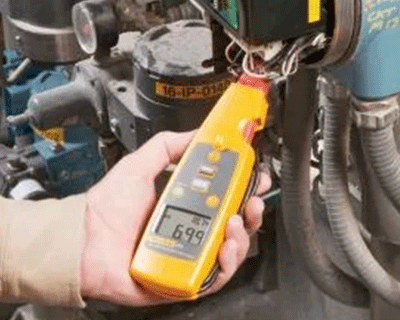

無需斷開回路即可測量傳送裝置的輸出信號

無需斷開回路即可維護和診斷流程及自動化設備

不會中斷流程

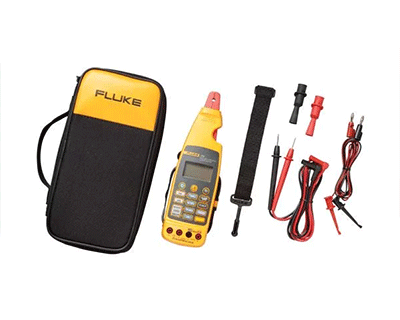

具有延長線的可拆式鉗表

可在狹小的空間中執行測量

允許在各種困難的情況下進行測量

輸出、模擬和測量電路中的mA信號(斷開回路)

確認非接觸式測量。手頭具有用于處理故障的備用工具(信號源模擬)

在通過非接觸測量找到不良信號之后，無需返回車間獲取回路校驗儀即可進行故障處理

輸出并測量VDC信號源

排除電壓輸入和輸出設備的故障。

測量是否存在24V回路電源，測量1-5 或0-10V信號。
測試圖表記錄器

4～20mA 輸入/輸出

用于故障處理的雙通道mA源和測量

將4～20mA信號傳到閥門和mA信號調節器，然后同步測量4～20mA位控輸出信號。

4～20mA 比例輸出

比例mA輸出提供用于表示所測量mA值的mA信號輸出

無需斷開回路即可連接帶記錄/圖示功能數字多用表 (DMM) 和記錄mA信號

提供回路電源

為傳送裝置供電

替代已安裝的24V回路電源的測試。為傳送裝置供電并測量其mA輸出信號以進行故障處理。

可顯示mA測量值和4～20mA 量程百分比的雙背光顯示屏

清晰的測量顯示

允許快速的測量評估

測量聚光燈

在黑暗的機箱中照亮難以發現的線路

測量過程更輕松、更快捷

以非接觸方式最大可測量 99.9mA 的電流

寬廣的量程

在舊控制系統中測量10～50mA信號

自動關閉電源

在15分鐘和2分鐘后自動關閉背光和聚光燈

延長電池壽命

可測量導線的直徑

0.177～4.5mm(最大值)

工作溫度

-10～50oC

存放溫度

-25～60oC

工作濕度

<30oC 時< 90%，30～55oC 時<75%

工作海拔

0～2000m

IP 防護等級

IP 40

尺寸

44 x 70 x 246mm   (2 7/8 x 5 ? x 11 5/8 in)

重量

410g (14.4 oz)

振動

隨機性2克，5～500Hz

撞擊

1 米下落試驗(鉗口除外)

EMI/RFI

符合 EN61326-1

有關帶鉗口夾的電流測量，對 1V/m～3V/m 的 EMC 磁場強度為規格增加 1mA。

溫度系數

0.01%   oC (<18oC 或 > 28oC)

電源以及電池使用壽命

4節AA 1.5 V 堿性電池，IEC LR6，12 小時，mA   輸出驅動 500 歐姆

保修期

三年電子產品，電纜和鉗表配件保修期一年

功能規格

mA 測量 (由鉗表測量)

分辨率/量程

0～20.99mA

精度

0.2% + 5個字

分辨率/量程

21.0mA～100.0mA

精度

1% + 5個字

mA 測量 (與測試插座串聯測量)

分辨率/量程

0～24.00mA

精度

0.2% + 2個字

mA 輸出 (最大mA驅動：24mA驅動1k?)

分辨率/量程

0～24.00mA

精度

0.2% + 2個字

mA 模擬 (最大電壓   50V dc)

分辨率/量程

0～24.00mA

精度

0.2% + 2個字

電壓輸出 (2mA 最大驅動電流)

分辨率/量程

0～10.00V dc

精度

0.2% + 2個字

電壓測量

分辨率/量程

0～30.00 V dc

精度

0.2% + 2個字
