產品名稱: | 手持式參考測溫儀 Fluke 1523/1524 |
---|---|
產品型號: | Fluke 1523/1524 |
產品品牌: | 美國 - 福祿克 |
產品特色: | ? PRT:-200°C~1000°C,±0.011°C ? 熱電偶:-200°C~2315°C,±0.24°C(J,K,L,M 型) ? 精密熱敏電阻:-50°C~150°C,±0.002°C ? 128x64背光液晶圖形顯示屏 ? 實時繪圖和趨勢 ? 同步雙通道讀數 |

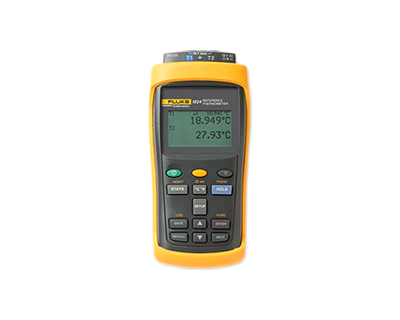

Fluke 1523/1524 手持式參考測溫儀
一臺工具即可測量三種傳感器并具備圖形顯示和記錄功能
Fluke Calibration推出的Fluke 1523和Fluke 1524參考測溫儀可測量PRT、熱電偶及熱敏電阻,并具備圖形顯示和記錄功能。這些測溫儀讀出器具有優異的精度、寬廣的量程、溫度記錄和趨勢繪圖功能,所有這一切均通過一個攜帶方便的手持工具完成。
Fluke 1523和Fluke 1524讓您輕松應對現場應用、實驗室測量和數據記錄任務。另外,Fluke 1524 型號的雙通道測量功能讓用戶事半功倍。
三種傳感器類型 ? PRT:-200°C~1000°C ? 熱電偶:-200°C~2315°C ? 精密熱敏電阻:-50°C~150°C | 精度 ? PRT:可達 ±0.011°C ? 熱電偶:±0.24°C(J、K、L、M 型) ? 精密熱敏電阻:±0.002°C | 快速模式 ? PRT:每次采樣0.45秒 ? 熱電偶:每次采樣0.3秒 ? 精密熱敏電阻:每次采樣0.3秒 |
圖形顯示屏 ? 128x64背光液晶圖形顯示屏 ? 實時繪圖和趨勢 ? 同步雙通道讀數 | 兩種型號 ? Fluke 1523:單通道標準型號;存儲器可記錄25條讀數和統計數據 ? Fluke 1524:雙通道;存儲器可記錄15,000條測量數據; 帶用于生成日期和時間戳的實時時鐘 |
隨時隨地進行準確穩定的測量
為了確保合規、獲得優異的產量、出色的節能效果和穩定一致的結果,您需要準確無誤的測量。Fluke 1523和Fluke 1524采用了只有高檔儀表中才使用的電流反向技術,消除了熱電動勢(EMF),可以精確測量溫度數據。在環境溫度為-10oC至60oC時,規格有保證。特殊的精密電阻和高度穩定的參考電壓源可以使1523/1524幾乎不受外部環境溫度的影響。
如同其它所有Fluke手持工具一樣,1523和1524參考測溫儀在極端溫度和苛刻的振動條件下經過了嚴格的測試,因此用戶可以把它帶到任何需要的地方。

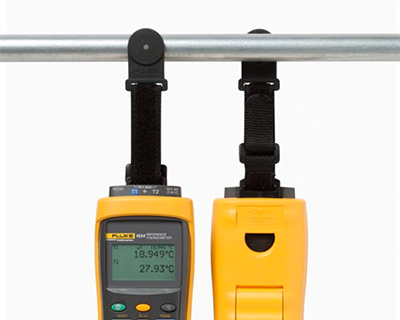

您可使用磁性掛鉤選件將儀表懸掛起來,既方便查看測量數據,又能騰出雙手,專注于工作。
INFO-CON接頭確保正確的溫度換算
INFO-CON接頭中內置的存儲器芯片保存用于校準所接探頭的信息。只需插入探頭,便可將校準信息上載~測溫儀,確保正確的溫度換算,從而實現準確無干擾的測量。
為了安全或系統校準的可追溯性,用戶可以設置密碼以將探頭鎖定~特定的通道和讀出器。用戶可將帶有迷你插頭的熱電偶插入可選的通用熱電偶適配器,方便測量。每個熱電偶適配器或標準接頭通過自身的內部精密熱敏電阻實現電偶冷端補償 (RJC)。

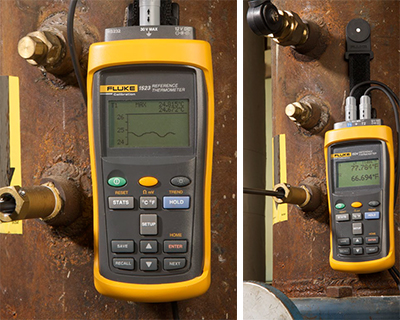

在實驗室或現場監視趨勢
在1523和1524測溫儀的128x64背光液晶顯示屏上查看趨勢圖。只需輕觸一下按鈕,便可更改圖形的分辨率。現在,您可輕松查看溫度何時穩定下來(無需統計數據或長時間延遲),或者長時間監視各種流程,以核實其是否正常運行。
可按需記錄多達25條讀數和相關統計數據,以方便檢索。用戶可通過顯示屏查看數據,也可通過RS-232接口上載到PC并用9940 軟件(免費隨附)進行查看。要在一段時間內監視和記錄更多的數據,請使用PC和選配的LogWare II軟件。
如果您喜歡使用USB接頭,還可為您提供RS-232/USB適配器。使用三節AA電池時,電池電量至少可以持續20小時,也可使用直流電源適配器以實現更長時間的測量。為實現更長的電池壽命或更高的便利性,用戶可以啟用或禁用省電功能。
兩種型號方便用戶選擇
Fluke 1523參考測溫儀是一款多功能單通道測溫儀,讓用戶通過一臺工具便可測量三種傳感器并具備圖形顯示和記錄功能。由于支持 PRT/RTD、熱電偶和熱敏電阻,用戶可以靈活地選擇適合自己工作的正確探頭。
Fluke 1524參考測溫儀可讓用戶事半功倍。兩個通道、三種傳感器類型和高速測量讓用戶可以更高效地工作,使得1524型號成為用戶必不可少的一種參考測溫儀。它擁有1523的全部功能,同時它還是一臺溫度記錄儀。這款儀表帶有實時時鐘,其存儲器可記錄15,000 條帶日期和時間戳的測量結果,這意味著它囊括了用戶所需的各種功能。記錄頻率可以是每秒三次、每小時一次,或兩者之間的其他選項。需要時,還可以將溫度記錄儀數據下載到PC進行分析。
應用

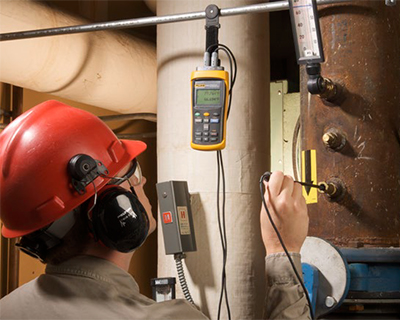

Fluke 1523或1524測溫儀的用途十分廣泛,其中一些應用示例包括校準、環路檢查、車間啟動測試、故障處理、維護、檢修等等。在恒溫槽、干體式溫度校準器、熱電偶套管、無塵室、引擎、熱交換器、熔爐、冷藏室或任何其它需要校準、檢查或維護的地方,使用它作為方便的溫度基準和溫度記錄儀。
技術指標
輸入通道 | Fluke 1523:1個 Fluke 1524:2個 | |||||
記錄 | Fluke 1523:25 條讀數和統計數據 Fluke 1524:15,000 次測量,帶日期和時間戳;25 條讀數和統計數據 | |||||
采樣間隔(標準) | 1秒 | |||||
采樣間隔(快速模式) | 0.3秒(請參見技術手冊了解詳細信息) | |||||
傳感器類型 | PRT、RTD、熱敏電阻和熱電偶 | |||||
熱電偶類型 | C、E、J、K、L、M、N、T、U、B、R、S | |||||
工作溫度 | -10oC~60oC (13oC~33oC時準確度最佳) | |||||
電源要求 | 3節AA 堿性電池 | |||||
尺寸 重量 | 96 x 200 x 47mm (3.75 x 7.9 x 1.86 in) ;0.65kg (1.4 lb) | |||||
最佳準確度的環境條件 | 13°C至33°C | |||||
毫伏量程及準確度 | -10mV~75mV ±(0.005 %+5 μV) | |||||
電阻量程及準確度 | 0Ω~400Ω ±(0.004 %+0.002Ω); 200Ω~50kΩ± (0.01 %+0.5Ω) ; 50kΩ~500kΩ± (0.03 %) | |||||
溫度系數 | 電壓:(-10°C~13°C,+33°C ~60°C) ± (0.001%/°C+1μV/°C) 電阻:(-10°C~13°C,+33°C~60°C) 0.0008%/°C+0.0004Ω (0Ω~400Ω) 0.002%/°C+0.1Ω (0Ω~50kΩ) 0.06% /°C+0.1Ω (50kΩ~500kΩ) | |||||
激勵電流,電阻 | 1mA (0Ω~400Ω) 10μA (0Ω~50kΩ) 2μA (50kΩ~500kΩ) | |||||
熱電偶等效溫度準確度(僅限讀數) | ||||||
類型B | 600oC~800oC為±0.85oC; 800oC~1000oC為 ±0.68oC; 1000oC~1800oC為 ±0.57oC | |||||
類型C | 100oC~550oC為 ±0.32oC; 550oC~2300oC為 ±0.71oC | |||||
類型E | -200oC~0oC為 ±0.52oC; 0oC~950oC為 ±0.22oC | |||||
類型J | -200oC~0oC為 ±0.52oC; 0oC~1200oC為 ±0.23oC | |||||
類型K | -200oC~0oC為 ±0.61oC; 0oC~1370oC為 ±0.24oC | |||||
類型L | -200oC~0oC為 ±0.36oC; 0oC~1370oC為 ±0.23oC | |||||
類型M | -20oC~0oC為 ±0.26oC; 0oC~400oC為 ±0.25oC; 400oC~1400oC為 ±0.22oC | |||||
類型N | -200oC~0oC為 ±0.72oC; 0oC~1300oC為 ±0.28oC | |||||
類型R | -20oC~0oC為 ±1.09oC; 0oC~500oC為 ±0.97oC; 500oC~1750oC為 ±0.49oC | |||||
類型S | -20oC~0oC為 ±1.05oC; 0oC~500oC為 ±0.95oC; 500oC~1750oC為 ±0.56oC | |||||
類型T | -200oC~0oC為 ±0.60oC; 0oC~400oC為 ±0.25oC | |||||
類型U | -200oC~0oC為 ±0.54oC; 0oC~400oC為 ±0.24oC | |||||
注 1:以上是使用內部參比端溫度補償時的準確度。有關使用外部參比端溫度補償時的準確度,請參見技術手冊。 | ||||||
Fluke 1523/1524使用選定探頭時的準確度 (±°C) | ||||||
5616-12 | 5615-6 | 5627A-12 | 5610-9 | |||
-200°C | 0.014 | 0.025 | 0.027 | 不適用 | ||
0°C | 0.021 | 0.021 | 0.049 | 0.009 | ||
100℃ | 0.027 | 0.028 | 0.065 | 0.009 | ||
300℃ | 0.040 | 0.043 | 0.103 | 不適用 | ||
420℃ | 0.050 | 不適用 | 0.130 | 不適用 | ||
注 2:包括讀數準確度、探頭校準和探頭漂移量
| ||||||
PRT 等效溫度準確度(僅限讀數) | 熱敏電阻等效溫度準確度(僅限讀數) | |||||
-100°C | ±0.011 | 0°C | ±0.002 | |||
0°C | ±0.015 | 25°C | ±0.003 | |||
100℃ | ±0.019 | 50°C | ±0.006 | |||
200°C | ±0.023 | 75°C | ±0.014 | |||
400°C | ±0.031 | 100℃ | ±0.030 | |||
600°C | ±0.039 | |||||
型號和配件
型號 | 描述 |
Fluke 1523 | 單通道手持式高精度測溫儀,17025認證的計量校準證書 |
Fluke 1524 | 雙通道手持式帶記錄高精度測溫儀,17025認證的計量校準證書 |
Fluke 1523-P2 | 1523與5628 PRT,通用TC INFO-CON智能連接器,TPAK-懸掛件和便攜箱 |
Fluke 1523-P3 | 1523 與5627A PRT,通用TC INFO-CON智能連接器,TPAK -懸掛件和便攜箱 |
Fluke 1523-P4 | 1523 Bundled with 5615 PRT, Universal TC INFO-CON Connector, TPAK, and Case |
Fluke 1524-P2 | 1524 與 5628 PRT,通用 TC INFO-CON 智能連接器,TPAK-懸掛件和便攜箱 |
Fluke 1524-P3 | 1524 與 5627A PRT,通用 TC INFO-CON 智能連接器,TPAK-懸掛件和便攜箱 |
Fluke 1524-P4 | 1524 Bundled with 5615 PRT, Universal TC INFO-CON Connector, TPAK, and Case |
配件 | 描述 |
1523-CASE | 機套,裝 1523/1524 儀表與探頭 |
TPAK | ToolPak, Meter Hanging Kit |
1929-2 | 系統校準,探頭與測溫儀整體校準,經認證 |
1929-5 | 系統驗證,探頭與測溫儀整體校準,專業認證 |
1930 | 系統校準,探頭與測溫儀整體校準,經認證 |
1935 | 系統校準報告,熱敏電阻 |
5610-9-P | 探頭,精密熱敏電阻,不銹鋼 (1/8" x 9") |
5615-6-P | 探頭,PRT,100歐姆(3/16 x 6英寸) |
5609-9BND-P | 探頭,PRT,25歐姆(1/4 x 12英寸),直角型 |
FLUKE80PK | K型熱電偶,珠狀探頭 |
2370 | Cable, RS-232 (1523, 1524) |
2373-LPRT | 適配器,Lemo 接 Mini Grabbers(4 線) |
2373-LTC | 適配器,Lemo 轉通用型熱偶(TC) |
2384-P | 智能連接器,PRT(灰色頭),備件 |
2384-T | 智能連接器,TC(藍色頭),備件 |
2523-156 | 絕緣體,RS232可選,12VDC(1523/1524),115V |
2523-256 | 絕緣體,RS232可選,12VDC(1523/1524),230V |
