產品名稱: | 熱工產品校準器 Fluke 7526A |
---|---|
產品型號: | Fluke 7526A |
產品品牌: | 美國 - 福祿克 |
產品特色: | ·輸出和測量直流電壓、電流、電阻、熱電阻及熱電偶 ·使用Fluke700系列或P系列壓力模塊測量壓力 ·測量4-20mA環路電流 ·提供24V環路電壓 ·利用自動開關測試功能測試壓力和溫度開關 |

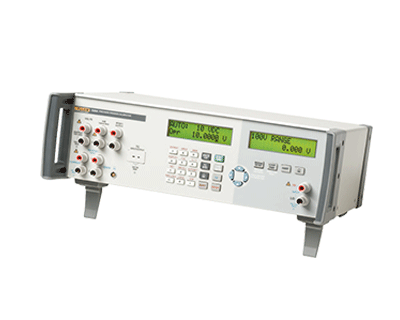

Fluke 7526A 熱工產品校準器
性能穩定的臺式熱工多產品校準器
Fluke 7526A熱工多產品校準器是性能穩定的臺式校準器,用于校準各類壓力和溫度過程儀表。Fluke 7526A的隔離測量通道,可同時輸出并測量電壓、電流或電阻,從而更加簡單方便地校準溫度和壓力變送器、熱電阻及熱電偶測溫儀、壓力表、數字過程仿真器、面板表、數據記錄儀以及其他更多的熱工儀表。
Fluke 7526A熱工多產品校準器性能概覽:
·輸出和測量直流電壓、電流、電阻、熱電阻及熱電偶
·使用Fluke700系列或P系列壓力模塊測量壓力
·測量4-20mA環路電流
·提供24V環路電壓
·利用自動開關測試功能測試壓力和溫度開關
·熱敏電阻測量至4 kΩ
·每個輸入/輸出參數可儲存9個可編程設置點
·符合ITS-90溫標的精密溫度測量
·兼容MET/CAL?Plus計量校準管理軟件
·包括校準證書可溯源至國家標準(可選A2LA可認證的校準根據要求提供)
Fluke 7526A熱工多產品校準器提供了一種準確、經濟、且功能多樣的熱工各類儀表的校準解決方案。
? 符合過程儀表的校準需求
? 集多功能、高精度于一身,滿足熱工實驗室校準所需
? 直觀的用戶界面
? 使用方便、準確度高的溫度傳感器計量校準
? 配置靈活、使用可靠的壓力輸出和計量校準
符合過程儀表的校準需求
當今,每一個過程儀表生產廠家都希望提高校準工作效率。為保證產品質量,降低損耗,提高效率以及滿足相關標準,測量過程控制參數的儀器,例如溫度和壓力儀器必須定期進行校準。然而,選擇一個既經濟準確又可靠的校準器用于校準工作,不是一件容易的事。現在Fluke 7526A熱工多產品校準器就提供了一種既準確、又經濟、且功能多樣的解決方案。
集多功能、高精度于一身,滿足熱工實驗室校準所需
Fluke 7526A集多種功能于一身,可校準各類熱工儀表。其功能包括:
? 模擬和測量9種類型的熱電阻及13種類型的熱電偶
? 配合福祿克700系列或P系列壓力模塊,可測量壓力至70MPa
? 直流電壓輸出和測量準確度為讀數的30ppm/50ppm
? 可輸出和測量直流電阻至4 kΩ
? 直流電流輸出0~100mA
? 測量直流電流0~50mA
? 提供24V直流環路電壓
直觀的用戶界面
用戶界面包括光標鍵、功能鍵和數字鍵,使儀器使用非常簡單。例如,可方便地存儲和取消每個輸入/輸出參數的9個設置點;方便輸入工業熱電阻或標準鉑電阻的系數,更改顯示單位。您可以通過兩個LCD顯示屏同時觀測輸出和測量的結果。

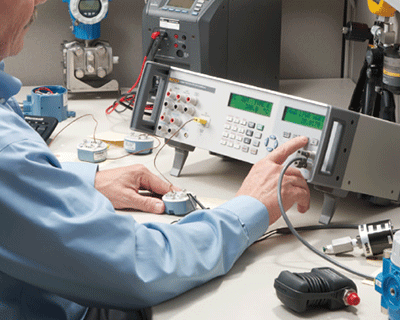

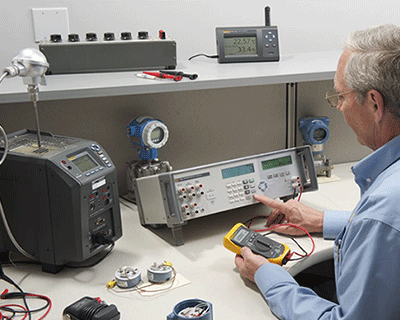

使用方便、準確度高的溫度傳感器的計量校準
校準溫度變送器的電學部分只是校準的一部分。同樣需要校準溫度傳感器本身,無論是熱電阻還是熱電偶。忽視傳感器的校準可能是一個嚴重的錯誤,因為75%的溫度變送器故障都來自于溫度傳感器。溫度傳感器可單獨校準,或將傳感器和變送器作為一個系統,使用計量爐,如Fluke 914x系列或917x系列一齊校準。計量爐的最初設計考慮了以下指標:溫度校準、便攜性、穩定性及準確性。7526A和914x系列/917x系列的配合使用是校準所有溫度傳送器的完美組合。
福祿克提供兩大系列的計量爐,高精度917x系列,多功能914x系列。
他們共有的特點包括:
? 符合國際(EURAMET/cg-13/v.01)和國內(JJF1257-2010)的相關規程
? 升降溫速度快
? 準確度高,穩定性好
? 工作環境溫度寬,適合現場及實驗室各種應用
? 配套軟件完成傳感器自動校準
有關計量爐系列詳細的技術指標和選配件,請參考計量爐的詳細資料。

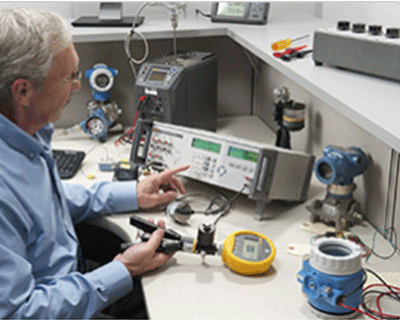

配置靈活、使用可靠的壓力輸出和計量校準
P5500系列比較測試泵可與7526A和福祿克700系列壓力模塊一起使用,產生或控制測試壓力。獨特的測試端口結構可不使用任何工具,輕松連接各種大小和型號的接頭,包括NPT、BSP以及公制接頭。P5510為氣體壓力泵,內置手泵,產生真空或正壓力至2MPa。P5514為簡捷液體壓力泵,可產生壓力至70MPa。P5515為高性能液體壓力泵,內置快速加壓泵以及絲杠加壓泵,可產生壓力至140MPa。P5514和P5515都可使用油或水。
福祿克提供的壓力解決方案包括:
7526A可以配合壓力模塊完成壓力測量或者輸出。其中700系列工業壓力模塊可以滿足一般校準需求。如果希望更高性能的壓力校準,可以選擇P系列的壓力模塊以提高校準的準確性。您也可以選擇我們的數字式壓力表700G系列完成一般壓力表的校準。
技術指標
直流電壓輸出 | |||
量程 [1] | 絕對不確定度± (ppm輸出 +μV),1年指標 | 分辨力 | |
0mV~100mV | 30 | 3 | 1μV |
0V~1V | 30 | 10 | 10μV |
0V~10V | 30 | 100 | 100μV |
0V~100V | 30 | 1mV | 1mV |
TC輸出和輸入 | |||
-10mV~75mV | 30 | 2μV | 1μV |
[1] 除非另有說明,所有輸出均為正值 | |||
直流電壓,隔離輸入 | |||
量程 | 絕對不確定度± (ppm讀數 +mV),1年指標 | 分辨力 | |
0V~10V | 50 | 0.2 | 100μV |
10V~100V | 50 | 2.0 | 1mV |
直流電流,輸出 | |||
量程 [1] | 絕對不確定度± (ppm讀數 +μA),1年指標 | 分辨力 | |
0mA~100mA | 50 | 1 | 1μA |
[1] 市電電壓低于95V,讀數增至±100ppm | |||
直流電流,隔離輸入 | |||
量程 | 絕對不確定度± (ppm讀數 +μA ),1年指標 | 分辨力 | |
0mA~50mA | 100 | 1 | 0.1μA |
0mA~24mA [1] [2](環路電壓) | 100 | 1 | 0.1μA |
[1] 環路電壓24V±10% [2] HART電阻器:250Ω±3% | |||
電阻,輸出 | |||
量程 | 絕對不確定度tcal ± 5°C,± ohms, 1年指標 | 分辨力 | |
5Ω~400Ω | 0.015 | 0.001Ω | 1mA~3mA |
5Ω~4kΩ | 0.3 | 0.01Ω | 100μA~1mA |
電阻輸入 | |||
量程 | 絕對不確定(ppm讀數+Ω)1年指標 | 分辨力 | |
0Ω至400Ω | 20 | 0.004 | 0.001Ω |
0Ω至4kΩ | 20 | 0.04 | 0.01Ω |
典型熱電偶準確度,輸入/輸出(不包括所有適用的TC類型) [1] | |||
TC類型 | 溫度范圍(℃) | 絕對不確定度tcal ±5°C,± (°C), 1年指標[2] | |
最小值 | 最大值 | ||
J | -210 | 1200 | 0.09 |
K | -250 | 1372 | 0.1 |
S | -50 | 1767 | 0.29 |
T | -250 | 400 | 0.11 |
[1] 有關TC類型請參考詳細技術指標(B,C,E,J,K,L,N,R,S,T,U,XK,BP) [2]在TC溫度量程內可達到最大準確度 | |||
典型熱電阻及熱敏電阻輸出(不包括所有適用的熱電阻類型) [1] | |||
熱電阻類型 | 溫度范圍(℃) | 絕對不確定度tcal ±5°C,± (°C), 1年指標 | |
最小值 | 最大值 | ||
Pt100(385) | -200 | 800 | 0.05 |
YSI400 | 15 | 50 | 0.007 |
[1]有關熱電阻類型請參考詳細技術指標Pt-100 (385, 3926, 3916), Pt-200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT. | |||
典型熱電阻及熱敏電阻輸入(不包括所有適用的熱電阻類型) [1] | |||
熱電阻類型 | 溫度范圍(℃) | 絕對不確定度tcal ±5°C,± (°C), 1年指標 | |
最小值 | 最大值 | ||
Pt100(385) | -200 | 800 | 0.05 |
Pt100(385) | -80 | 100 | 0.020 |
100 | 300 | 0.024 | |
300 | 800 | 0.038 | |
YSI400 | 15 | 50 | 0.007 |
[1] 有關熱電阻類型請參考詳細技術指標Pt-100 (385, 3926, 3916), Pt-200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT. | |||
通用技術指標 | |||
標準接口 | RS-232,IEEE-488 (GPIB) | ||
溫度性能 | 工作:0°C~50°C | ||
電磁兼容性 | 校準(tcal):18°C~28°C | ||
溫度系數 | 存儲:-20°C~70°C | ||
相對濕度 | 工作:<80%~30°C;<70%~40°C;<40%~50°C | ||
海拔高度 | 工作:不低于3,000m存儲:不低于12,200m存儲 | ||
安全性 | EN/IEC61010-1:2010 3rd版本, UL 61010-1:2012, CAN/CSA 22.2 No. 61010-1-12 | ||
最低隔離電壓 | 20V | ||
市電 | 120V:100V~120V;240V:220V~240V | ||
市電頻率 | 47Hz~63Hz | ||
市電波動 | ±10% | ||
功耗 | 不低于15W | ||
外形尺寸 | 高: 14.6cm 寬: 44.5cm 深: 29.8cm | ||
重量 | 4.24kg |
型號和配件
型號 | 描述 |
Fluke 7526A | 熱工多產品校準器 包括可溯源校準報告,用戶手冊CD,快速使用指南,電源線,熱電偶短路插頭,USB串口適配器 |
配件 | 描述 |
Y7526A | 機架安裝套件 |
7526A-CASE | 便攜箱 |
700TC1 | TC迷你插頭組,包括J,K,T,E,R/S,B/Cu,L,U,C,N |
700TC2 | TC迷你插頭組,包括 J,K,T,E,R,S |
Fluke750P Series Pressure Modules | Pressure Module Series |
5520A/LEADS | 綜合測試線套件 |
