短支二級參考標準鉑電阻溫度計(PRT)探頭 Fluke 5615

產品名稱： 短支二級參考標準鉑電阻溫度計(PRT)探頭 Fluke 5615
產品型號： Fluke 5615
產品品牌： 美國 - 福祿克
產品特色：

范圍：-200°C～420°C

校準不確定度：0.010°C～0.029°C

標稱電阻：100Ω ±0.10Ω

短期重復性：0.010°C時為 ±0.009°C

漂移：0.010°C時為 ±0.007°C

傳感器長度：28mm (1.1英寸)
產品概述詳細說明附件/軟件相關視頻用戶手冊相關應用

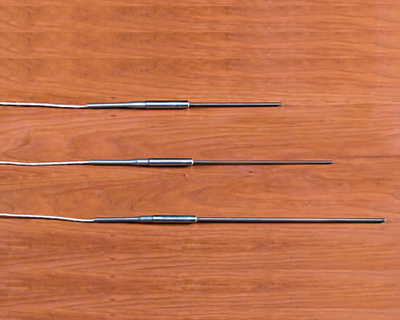

Fluke 5615 短支二級參考標準鉑電阻溫度計(PRT)探頭

用于工廠、現場或實驗室的耐用、準確傳感器

? 經濟實惠、適用范圍廣、準確度高

? 校準后的準確度在 0°C時為 ±0.012°C

? 參考級別的鉑傳感元件

? 含有經NVLAP認可的校準證書，實驗室編碼 200706-0

多年來，您一直在使用我們的 5612、5613 和 5614 二級參考探頭。這些具有現場耐用性、實驗室準確度的 PRT 均已被Fluke 5615代替，Fluke 5615 包含經NVLAP認可的校準證書。

Fluke 5615-12是一款具有Inconel? 600護套的鉑電阻溫度計(PRT)，護套長度為305mm（12英寸），直徑為6.35mm（0.250英寸）。5615-12是二級參考溫度標準儀器，設計用于彌補高級實驗室標準儀器與行業或二級實驗室位置之間的差距。它在0.01°C 時的準確度為 ±0.012°C。

該元件由參考級別的鉑絲(99.999%) 構成，具有卓越的穩定性。將鉑絲纏繞成卷狀，并置于芯軸內，鉑絲在芯軸內得到整體固定，幾乎消除了遲滯性。電氣配置是四線電流電勢連接線路，該線路可消除引線電阻的影響。

這些帶有Inconel?護套的探頭均具有整體固定的傳感元件，使得這些探頭比SPRT更為耐用。用密封玻璃封條將元件保護在超高純度的陶瓷殼中，以便阻擋水分和污染物，從而增強輸出穩定性。

該探頭使用ITS-90系數進行校準，使其可與眾多優良的讀數裝置相兼容，包括Hart的1529 Chub-E4、1560 堆棧式測溫儀以及1502A Tweener。它彌補了100Ω 的工業RTD和SPRT之間的差距。

如果需要更迅速的熱響應，或對直徑和浸沒深度要求較高，請訂購5615-9或5615-6。這些探頭非常適于用作 Hart 干式爐內的比較法校準的參考探頭。5615-6和5615-9 的護套直徑為4.76mm（0.188英寸）。

提供了每個探頭的傳感器電阻打印輸出，以1°C為增量。5615-9和5615-12的校準溫度范圍為-196°C到420°C。5615-6校準到300°C。

我們已對市面上的眾多探頭進行了測試。我們已將其用于我們的制造設施中，并在實驗室內對其進行了測試，它確實是優良的二級標準儀器 PRT。市面上其他儀器的價格遠比我們高，但穩定性卻較低，或質量較差。

請記住，它們是可靠的儀器，且每一個探頭都隨附有自身單獨的經NVLAP認可的校準證書，實驗室編碼 200706-0。



技術指標

規格參數

溫度范圍

Fluke 5615-12 和 Fluke 5615-9：-200°C～420°C； Fluke 5615-6：-200°C～300°C

0°C 時的標稱電阻

100Ω ±0.10Ω

溫度系數

0.0039250 W/W/°C

準確度 [1]

-200°C時為 ±0.024°C； 0°C時為 ±0.012°C； 420°C時為 ±0.035°C

短期重復性 [2]

0.010°C時為 ±0.009°C

漂移 [3]

0.010°C時為 ±0.007°C

傳感器長度

28mm  (1.1英寸)

傳感器位置

從尖端處起為 6.9mm ±3.3mm (0.27英寸 ± 0.13英寸)

護套直徑公差

±0.127mm (±0.005英寸)

外殼材料

英寸conel? 600

最小絕緣電阻

23°C時為1000 MΩ

過渡連接處溫度范圍 [4]

-50°C～200°C

過渡連接處尺寸

71mm x 13mm 直徑 (2.8英寸 x 0.5英寸)

最大浸沒長度

5615-6：102mm (4英寸)   5615-9：178mm (7英寸)   5615-12：254mm (10英寸)

響應時間 [5]

9秒（典型值）

自熱(在0°C的浸浴環境下)

50mW/°C

引線電纜類型

帶有 Teflon? 護套的絕緣 Teflon?，22 AWG

引線長度

183cm   (72英寸)

引線溫度范圍

-50°C～200°C

校準

包含經NVLAP認可的校準證書，實驗室編碼 200706-0。請參見校準不確定度表以及對可更改的不確定度的解釋。

[1] 包括校準和100小時漂移(k=2)

[2] 從最低溫度到最高溫度的三輪熱循環，包括磁滯，95%置信度(k=2)

[3] 保持最高溫度100小時后，95%置信度(k=2)

[4] 超出此溫度會造成無法彌補的損壞。為實現最佳性能，過渡連接處不應過熱以至于無法觸摸。

[5] 根據ASTM E 644


NVLAP ? 校準不確定度

溫度

擴展的不確定度(k = 2)

備注：

校準不確定度取決于執行校準的實驗室的不確定度。使用不同的流程、在不同的設施上或采用有所更改的不確定度陳述執行的此探頭的后續校準均可能呈現不同的不確定度。?實驗室編碼 200706-0 ?不包括 5615-6

-196°C

0.024°C

-38°C

0.011°C

0°C

0.010°C

200°C

0.018°C

420°C?

0.029°C



型號和配件

型號

描述

Fluke 5615-6-X

二級標準 PRT，4.76mm x 152mm (0.188 x 6.0 in)，-200～300°C

Fluke 5615-9-X

二級標準 PRT，4.76mm x 229mm (0.188 x 9.0 in)，-200～420°C

Fluke 5615-12-X

二級標準 PRT，6.35mm x 305mm (0.250 x12.0 in)，-200～420°C


X = 終止指定

“A”（適用于914X的INFO-CON）；

“B”（裸線）；

“D”（適用于Tweener溫度計的5針DIN）；

“G”（金針）；

“I”（適用于1521或1522的INFO-CON）；



“J”（香蕉插頭）；

“L”（微型平接線片）；

“M”（微型香蕉插頭）；

“P”（適用于1523或1524的INFO-CON）；

“S”（平接線片）。


型號

描述

2601

小探頭提行箱
