| 產品名稱： | 導軌安裝式電源 SP800KSM / PS800SM |
|---|---|
| 產品型號： | SP800KSM、PS800SM |
| 產品品牌： | 德國 EA |
| 產品特色： | ·輸出電壓：12V, 24V 和 48V |
SP800KSM / PS800SM 導軌安裝式電源
固定輸出，保護等級為I與II的塑膠或金屬外殼，電壓有12,24,48VDC,，電流從420mA至27A，功率從10W至480W

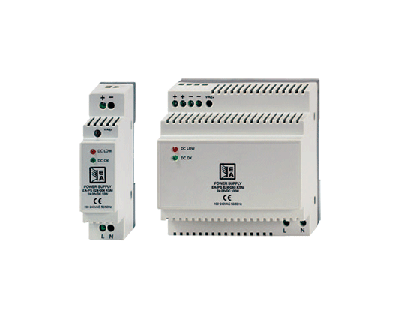

EA-PS 800 KSM系列 10W-100W 軌道安裝式直流電源
·輸入電壓AC：90-264V DC: 120-370V ·輸出功率額定值：10W、30W、60W、78W、100W ·輸出電壓：12V和24V ·輸出電流：0.42A至6.5A ·防過載和短路 ·過溫保護 | ·過電壓保護 ·自然冷卻 ·保護等級IP20 ·隔離二級 ·安恩60950 ·EMC EN 61204(EN 55022B類) |
型號系列
型號 | 輸出電壓 電流 功率 | 型號 | 輸出電壓 電流 功率 |
EA-PS 812-010 KSM | 12-15V / 0,83A / 10W | EA-PS 824-004 KSM | 24-28V / 0,42A / 10W |
EA-PS 812-022 KSM | 12-15V / 2,5A / 30W | EA-PS 824-012 KSM | 24-28V / 1,25A / 30W |
EA-PS 812-045 KSM | 12-15V / 5A / 60W | EA-PS 824-025 KSM | 24-28V / 2,5A / 60W |
EA-PS 812-070 KSM | 12-15V / 6,5A / 78W | EA-PS 824-040 KSM | 24-28V / 4,2A / 100W |

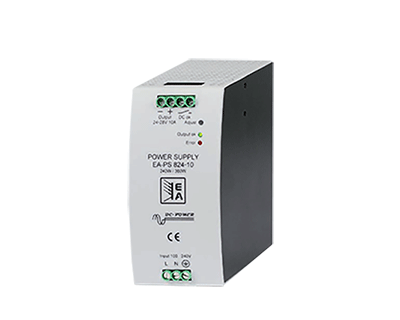

EA-PS 800 SM系列 120W-480W 軌道安裝式直流電源
·寬范圍輸入電壓90-264V，帶主動式PFC ·效率：高達93% ·輸出功率：120W 至 480W ·輸出電壓：12V, 24V 和 48V ·輸出電流：10A 至 20A ·可持續8秒過載50% ·導軌式安裝 | ·有過壓保護(OVP) ·有過溫保護(OT) ·狀態LED指示燈 ·自由電位信號接點表示"輸出OK" ·自然風冷式冷卻方式 ·符合EN 60950安規標準 ·符合EMI EN 61000-6-1, EN 61000-6-3標準 |
型號系列
型號 | 輸出電壓 電流 功率 | 型號 | 輸出電壓 電流 功率 |
EA-PS 812-10 SM | 12-15V / 10A / 120W | EA-PS 824-20 SM | 24-28V / 20A / 480W |
EA-PS 812-16 SM | 12-15V / 16A / 240W | EA-PS 848-10 SM | 48-56V / 10A / 480W |
EA-PS 824-10 SM | 24-28V / 10A / 240W |
EA-PS 800 SM系列 80W-480W 軌道安裝式直流電源
輸入電壓：100-240V/AC 150-370V/DC
型號 | 輸出電壓 電流 | 型號 | 輸出電壓 電流 |
EA-PS 812-07 SM | 12-15V / 6.6A / 80W | EA-PS 824-20 SM | 24-28V / 20A / 480W |
EA-PS 812-10 SM | 12-15V / 10A / 120W | EA-PS 848-02 SM | 48-56V / 1.6A / 80W |
EA-PS 812-16 SM | 12-15V / 16A / 240W | EA-PS 848-03 SM | 48-56V / 2.5A / 120W |
EA-PS 812-27 SM | 12-15V / 26.5A / 480W | EA-PS 848-05 SM | 48-56V / 5A / 240W |
EA-PS 824-04 SM | 24-28V / 3.3A / 80W | EA-PS 848-10 SM | 48-56V / 10A / 480W |
EA-PS 824-05 SM | 24-28V / 5A / 120W | EA-PS 848-27 SM S01 | 14.1V / 20A / 480W |
EA-PS 824-10 SM | 24-28V / 10A / 240W |
概要
EA-PS 800 SM 這一代DIN導軌安裝式電源系列，已經發展成重工業領域應用之產品。其效率高達93%，體積小巧，全因使用了創新的開關技術。本產品功率因數值(PFC) >99%。
本產品在8秒鐘內可輸出超過額定功率50%的峰值功率。
電源斷電時能持續供電時間 >20 ms。
前板上的電位器可調節輸出電壓。
所有型號都有一干式繼電器接點（直流電源失效） ，可用來監控輸出電壓，還有兩個狀態LED燈指示輸出和錯誤
本產品還有過載和短路保護功能，以及浪涌電流限制。過壓和過溫保護電路還可保護連接負載以及電源。
以自然對流為冷卻方式，工作溫度為0-70°C，60°C 以上則以2%的功率降額。（480W則從50°C開始）
安裝于DIN導軌上時，僅需彈簧夾即可，無需其它。
輸入
本產品采用主動式PFC校正線路，從而產品能應用于世界范圍內，輸入電壓為90V至264VAC，還可當150V DC至370V DC的隔離DC/DC轉換器用。
直流輸出
本系列有多款不同型號，可選擇12V、24V和48V 輸出電壓，10A 至20A輸出電流，120W至480W輸出功率的類型。輸出電壓可調。輸出端為螺絲端。
保護功能
為保護連接負載，可將過壓保護極限值(OVP)設定為輸出電壓的110%。超過該值，則關斷輸出。
為保護產品和連接設備，本產品內部配有過溫(OT)保護功能。一旦達到關鍵溫度，如：在高溫環境下或在有限空氣環流條件下工作，輸出被關斷，當溫度下降后又自動重啟。
