| 產品名稱： | 定制大功率電源系統、電子負載系統、電源與電子負載組合機柜系統 |
|---|---|
| 產品型號： | |
| 產品品牌： | 德國 EA |
| 產品特色： | 德國EA機柜系統系列 PS、PSE、PSI 9000 3U、EL 9000B、ELR 9000 3U、24、33 與42U(最多47U)的直接使用系統機柜(交鑰匙系統機柜)可以裝供電源，也可以裝電子負載(吸收源）或者供電源與電子負載(吸收源)兩者的混合。 |

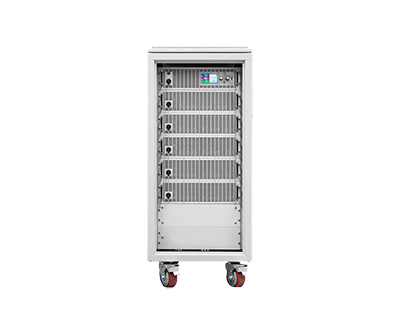

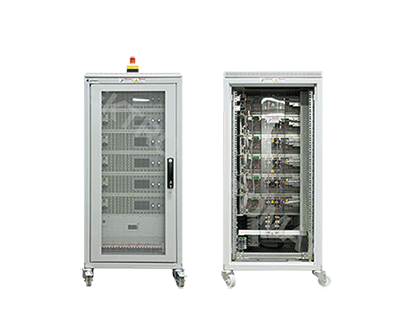

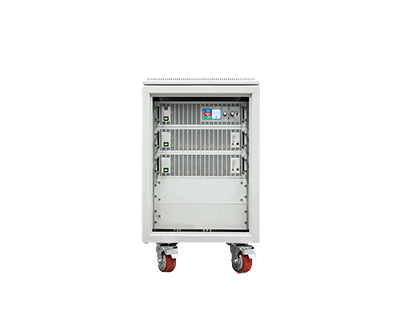

定制大功率機箱系統
電源機柜系統、電子負載機柜系統、電源與電子負載組合機柜系統
德國EA機柜系統系列 PS、PSE、PSI 9000 3U、EL 9000B、ELR 9000 3U、24、33 與42U(最多47U)的直接使用系統機柜(交鑰匙系統機柜)可以裝供電源，也可以裝電子負載(吸收源）或者供電源與電子負載(吸收源)兩者的混合
還供交流總線 (配有短路保護器的交流輔配電器)，直流總線(經銅條的中性直流插座），用接觸器制成的緊急開關(交流），用輸出繼電器做成的直流開/關，空冷與水冷系統 (含排水管）
安規配置如單機型號一樣，符合DIN EN 60950 (信息科技設備的安規要求)或可做成符合DIN EN 60204-1的安規配置(機械安規要求)
電壓級別有0-80V至0-1500V，電流高達3500A(每個機柜），功率高達150KW(每個機柜)
手動控制，與經模擬與數字接口的遠程控制，專業的控制軟件，
帶多個應用的軟件“EA-Power-Control”
概要
按客戶規格，可組建總功率高達90kW至480kW的機柜系統，且符合EN/IEC 60204-1:2006，供有兩種標準的機柜尺寸24U至42U，適合以下19“外殼的電源和電子負載系列：
EA- PSI 9000 3U / EA- PSI 9000 WR 3U
EA- PS 9000 3U
EA- PSE 9000 3U
EA- EL 9000 B
EA- ELR 9000 / EA- ELR 9000 HP
EA- PSB 9000
還可按客戶需求，可以安裝到其它尺寸（高度/深度）的機柜內，或者混合組合的機柜系統。
配置
此類機柜通常按客戶規格預先配置好。根據機柜類型與設置，每個機柜最多可裝10臺產品。一般是直流端并聯在一起，但是也可以基于直流輸出端或直流輸入端將系統配置成可以單獨使用每一臺機器的形式（多通道供電源或吸收源）。還可將并聯組或混合產品型號，組裝在一個機柜內，形成供電-吸收系統。
一個系統基本由機柜，交流端與直流總線（一般為銅條）組成。
優勢
·24U, 33U 或 42U 直接使用機柜系統(交鑰匙系統），能適合客戶對供電源或電子負載(吸收）或者電源加負載(吸收）的需求
·所供配置具有高可靠度的重要功能：
- 交流總線(帶內置短路保護器的交流輔配電器)
- 直流總線(用銅條制成的中性直流插座)
- 用接觸片做成的緊急開關(交流)
- 用輸出繼電器制成的直流開/關
- 空冷與水冷系統(含排水管)
·安規配置如單機型號一樣，符合 DIN EN 60950 (信息科技設備的安規要求)，按需還可提供 TUV 南方現場檢測服務
·供電源：靈活調整輸出；與普通輸出特性的供電系統相比，這個自動調整輸出特性， 可以給更多數量且不同額定電壓的設備(被測設備）供電。
·高度隔離結構，因此產品操作時對外部干擾的敏感度變得更小(對工業環境標準具有較高的電磁免疫力，高可靠度)
·根據產品型號的不同，直流負極(-）對地(PE，保護地）的隔離耐壓最高1000V
·電源：輸出電容可以快速放電到符合IEC1010的標準(高度的用戶安全，即使在空載條件下，輸出電壓會在<10秒時間內降低至60VDC）
·本機配0-5V/0-10V模擬接口，USB接口(所有接口都電隔離），以及智能插槽，用戶可隨時自行安裝多種數字接口卡(如：CAN, CANopen, Ethernet, Devicenet, Modbus, Profibus/net, EtherCAT 等等)
·供電源(PSI)與負載.吸收源(EL_B/ELR)：帶 64.000 種顏色的 TFT 觸摸屏，內置舒適的函數 發生器(默認紋波有：正弦，三角形，正方形，梯形，DIN40838/汽車系列應用，任意，階躍形，IU/IU），以及報警管理器
·供電源(PSI)：內置R模式(電池內阻模擬）；可以模擬電池(鉛酸，鎳鎘，鋰電，鎳金 屬氫化物等），還內置PV供電源與燃料電池模擬器
·負載/吸收源(ELR）：市電能量轉換；被測設備釋放的能量不會完全轉為熱損耗，而是以高達95%的效率轉化送入本地電網
·遇產品故障時維護簡易：由于標準模塊的使用，用戶現場輕松地將不良模塊更換即可(系統高可用性=簡短的生產停頓周期)
·高分辨率，達16位(非常精細的編程與回讀步驟)
·電壓精確度高達額定值的0.1%
·可控制多達20臺機器的專業控制軟件“EA Power Control”(需申請?jiān)S可證費用）
部分型號系列
EA-EL 機架 42HE適合2xELR9080-340, ：19" 機柜 42HE (Rittal TS IT)
EA-EL 機架 42HE適合4xEL9750-75 HP：19" 機柜 42HE (Rittal TS 8)
EA-EL 機架 34HE適合2xEL9080-600 WC：19" 機柜 34HE (Rittal TS 8)
EA-EL 機架 34HE適合3xEL9750-75 HP：19" 機柜 34HE (Rittal TS 8)
EA-EL 機架 34HE適合4xEL9080-600 WC：19" 機柜 34HE (Rittal TS 8)
EA-EL 機架 15HE適合1xEL9080-400 HP：19" 機柜 15HE 800mm tief
EA-PSI 機架 42U 適合最多8x：19" 機架 42HE 600x2000x800mm
EA-ELR 機架 42HE適合8xELR9500-90 3U：19" 機柜 42HE (Rittal TS IT)
EA-ELR 機架 42HE適合7xELR9500-90 3U：19" 機柜 42HE (Rittal TS IT)
EA-ELR 機架 42HE適合10xELR9750-66 3U：19" 機柜 42HE (Rittal TS IT)
EA-ELR 機架 42HE適合8xELR9750-66 3U：19" 機柜 42HE (Rittal TS 8)
EA-PSI 機架 36HE適合1x：19" 機柜 36HE SIBO SZB RAL7035
EA-PSI 機架 42HE適合15xPSI8720-15：19" 機柜 42HE 600x2000x800mm
EA-PS 機架 42HE 適合12x EA-PS：19" 機柜 42HE Rittal TS IT RAL7035
EA-PSI 機架 36HE für je 1x：19" 機柜 36HE SIBO SZB RAL7035
EA-PS 機架 24HE 適合2x：19" 機柜 24HE SIBO RAL7035
EA-PSI 機架 24HE適合5xPSI 9200-210：19" 機柜 24HE 1000mm RAL 7035
EA-PSI 機架 42HE für 8xPSI81500-30 3U：19" 機柜 42HE
EA-PS 機架 42HE適合10x EA-PS：19" 機柜 42HE Rittal TS IT RAL7035
EA-PS 機架 42HE適合PSI 81500-30, ：19" 機柜 42HE
EA-PS 機架 47HE適合3xPS8500-90 WC：19" 機柜 47HE 600x2350x800mm
EA-PSI 機架 34U 適合 4x PSI81500-30 3U：19" 機柜 34U 600x1600x800mm
EA-PSI 機架 15HE 適合：19" 機架 15HE SIBO
EA-PSI 機架 34U 適合3x PSI8080-510：19" 機柜 34U PSI 8080-1530
EA-PSI 機架 42U 適合 9x PSI8600-70：19" 機柜 42U 600x2000x800mm
EA-PSI 機架 42U 適合最多 8x：19" 機架 42HE 600x2000x800mm
EA-PSI 機架 34U，適合1x PSI81500-30：19" 機柜 34U 600x1600x800mm
EA-PS 機架 47HE適合2xPS8200-210 WC：19" 機柜 47HE 600x2350x800mm
EA-PSI 機架 34U 適合4x PSI81500-30 3U：19" 機柜 34U 600x1600x800mm
EA-PSI 機架 42U，適合 9x PSI8600-70：19" 機柜 42U 600x2000x800mm
