R&S?ENV4200   四線制 V形網絡 干擾電壓測量

大電流下的射頻干擾電壓測量

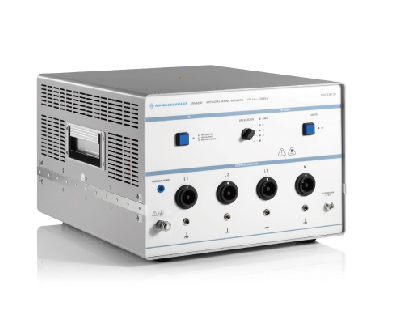

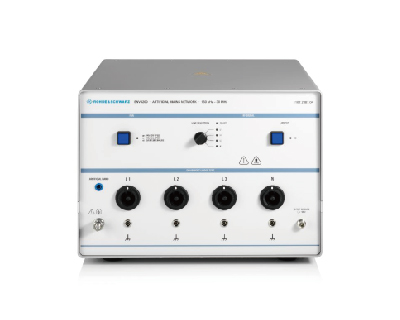

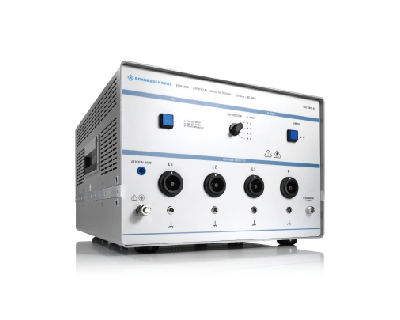

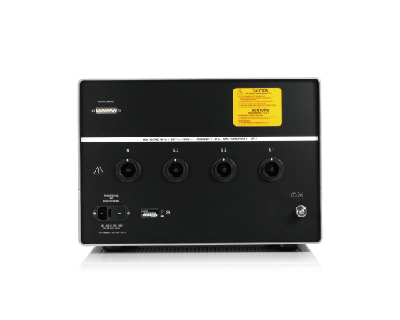

R&S?ENV4200 200A 四線制 V形網絡滿足CISPR 16?1?2、EN 55016-1-2、ANSI C63.4和FCC第15部分中有關 V形網絡的要求，在150kHz至30MHz 的頻率范圍內阻抗為50μH || 50Ω。R&S?ENV4200 V形網絡可為傳導強大電流的被測設備測量交流和直流電源連接上的射頻干擾電壓。網絡基于空心電感，并含有模擬手和脈沖限幅器。

 主要特點

?頻率范圍介于150kHz 至30MHz

?最高200A功率處理容量，恒定電流

?模擬阻抗 50μH || 50Ω，符合 CISPR 16-1-2

?射頻干擾電壓測量符合CISPR、EN、VDE、ANSI和FCC第15部分

?已根據CISPR 16-1-2進行校準

 特性與優點

空心電感和模擬手 —— 空心設計和模擬手

R&S?ENV4200 200A 四線制 V形網絡基于空心電感并含有模擬手，可在測量干擾電壓時模擬用戶雙手的影響

衰減器 —— 內置10dB衰減器

為確保標準阻抗（不考慮測量接收機的輸入衰減），R&S?ENV4200 200A 四線制 V形網絡配有一個10dB衰減器

脈沖限幅器 —— 內置脈沖限幅器（可關閉）

內置脈沖限幅器（可停用）保護測量接收機輸入免受高能量射頻干擾脈沖的影響

溫度監控 —— 自動溫度監控

機殼內部溫度達到約 +50°C時，R&S?ENV4200的風扇自動開啟。這能夠在高恒定電流負荷的情況下保護 V形網絡

遠程控制 —— TTL電平遠程控制（兼容羅德與施瓦茨測量接收機）

TTL 控制輸入通過控制器或羅德與施瓦茨測量接收機驅動，可用于在自動測試系統中遠程控制相位選擇
