R&S?ENY81-CA6  耦合網絡 干擾電壓測量

適用于測量非對稱（共模）干擾電壓

R&S?ENY81-CA6耦合網絡針對CAT 6電纜的非屏蔽、對稱通信端口測量干擾電壓。網絡符合CISPR 16-1-2要求，可在150kHz至30MHz 頻率范圍內根據 CISPR 22:2008和CISPR 32進行測試。有用的對稱信號通過網絡，高達250MHz的帶寬幾乎沒有衰減。同時，耦合網絡將測試電路從相關設備 (AE) 端口的干擾效應中解耦出來。

主要特點

?八線制網絡

?符合CISPR 22:2008和CISPR 32

?符合CISPR 16-1-2

?75dB 縱向轉換損耗 (LCL)

?針對有用信號的高傳輸帶寬 (250MHz)

特性與優點

LCL —— 適用于 CAT 6 電纜的內部 LCL

R&S?ENY81-CA6耦合網絡包括高度對稱的基礎網絡，CAT 6電纜的縱向轉換損耗為 75 dB。被測設備終端內部實施LCL。對于CAT 3 和 CAT 5電纜，使用 R&S?ENY81 八線制耦合網絡。

測試符合多種電纜標準 —— 2線、4線和 8線非屏蔽雙絞線電纜測試

根據CISPR 22 和 EN 55022 或 CISPR 32 和 EN 55032標準，八線制 ISN（R&S?ENY81 或 R&S?ENY81-CA6）可測量四組非屏蔽對稱線對的干擾電壓。R&S?ENY81-CA6 還可用于測量兩組或四組線對。

專業設計 —— 機械設計

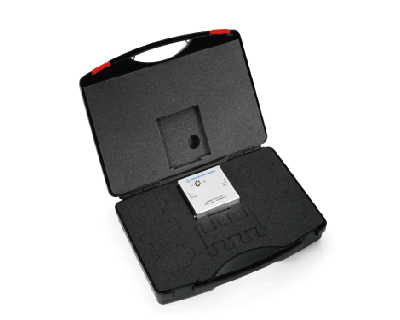

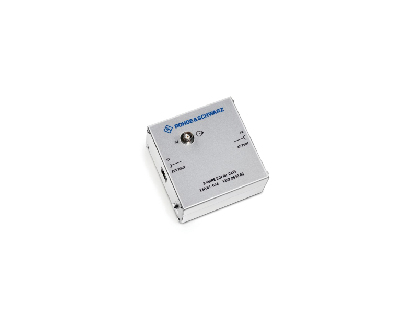

R&S?ENY81-CA6耦合網絡的螺紋插座裸露在外，可連接到水平或垂直布置的參考接地面。耦合網絡隨附RJ-45端口以連接被測設備和相關設備 (AE)。引腳分配符合 EIA/TIA T568B標準。

功能性測試 ——

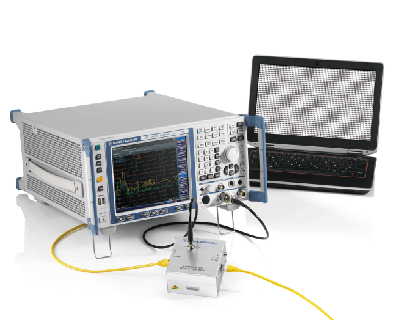

R&S?ENY-FTS 選件和網絡分析儀結合用于阻抗穩定網絡 (ISN) 的功能性測試，包括驗證非對稱阻抗和相位、電壓分壓系數、縱向轉換損耗和解耦衰減。
