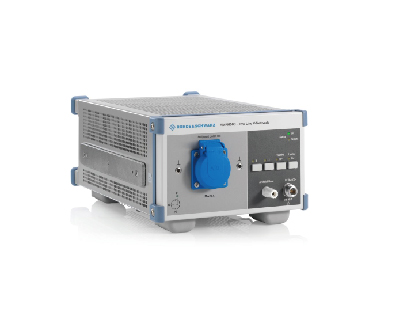

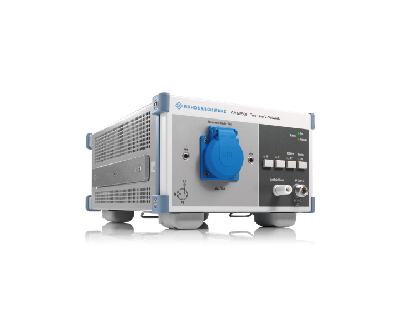

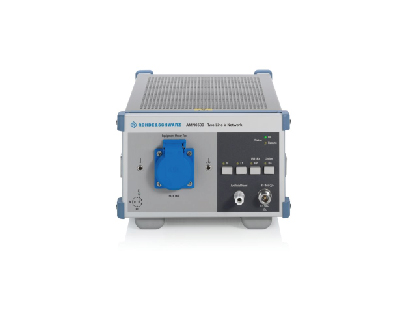

R&S?AMN6500 二線制 V形人工電源網絡 —— 干擾電壓測量

       適用于單相被測設備的騷擾電壓測量

R&S?AMN6500 雙線制 V形人工電源網絡在 9kHz 至 30MHz 頻率范圍內的模擬阻抗為 ( 50μH+5Ω) || 50Ω。設備提供具有接地保護的插座以連接被測設備 (EUT) 。 羅德與施瓦茨提供多款包含特定國家/地區連接器的 R&S?AMN6500 型號。

主要特點

    ?頻率范圍：9kHz 至 30MHz

    ?最大連續電流16 A（因國家/地區而異）

    ?模擬阻抗：(50μH + 5Ω) || 50Ω

    ?測量符合 CISPR、EN、VDE、ANSI、FCC Part 15 和 MIL-STD-461 標準

    ?電壓分壓系數10dB（已校準），符合 CISPR 16-1-2

性能與優點

空心設計和模擬手 ——

R&S?AMN6500 兩線制V形人工電源網絡使用空心型電感， 并包含一個模擬手

150 kHz 高通濾波器（通過開關選擇） ——

為避免測量接收機因具有高電平的低頻頻譜而出現過載的情況，可以激活150kHz高通濾波器

內置 10 dB 衰減器 ——

為保障阻抗在不考慮接收機輸入衰減時符合標準，R&S?AMN6500 配有一個10dB衰減器

內置脈沖限幅器（可關閉） ——

內置脈沖限幅器（可關閉）可保護測量接收機輸入

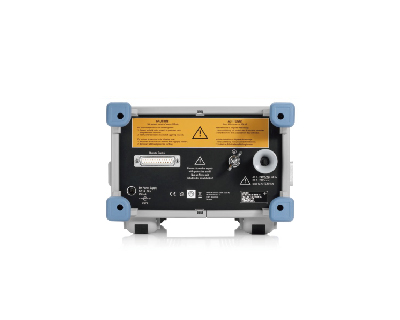

TTL 電平遠程控制（兼容羅德與施瓦茨測量接收機） ——

R&S?AMN6500 具備TTL控制輸入，可用于在自動測試系統中遠程控制相線選擇和激活高通濾波器。可通過控制器或羅德與施瓦茨測量接收機來驅動。光耦合器可以避免受外部干擾的耦合
